双四点正负极集成接线终端结构

　　在低压直流供配电、储能电池组集成、工业设备电源分线场景里，多回路正负极的规整接线一直是现场布线的痛点——零散的接线柱不仅占用安装空间，还容易出现正负极误碰、接线松动、防护缺失的问题，这类双四点集成式终端母线正是为解决这类布线痛点设计的集成接电部件。从实际使用场景来看，这类部件常应用在通信基站后备电池组、小型储能电源柜、工业设备直流配电单元、改装车辆供电分线模块中，用来实现单路总输入到多路分路输出的正负极并行接线，替代传统零散排布的独立接线柱，让柜内布线更规整，也能减少接线点的接触电阻偏差。

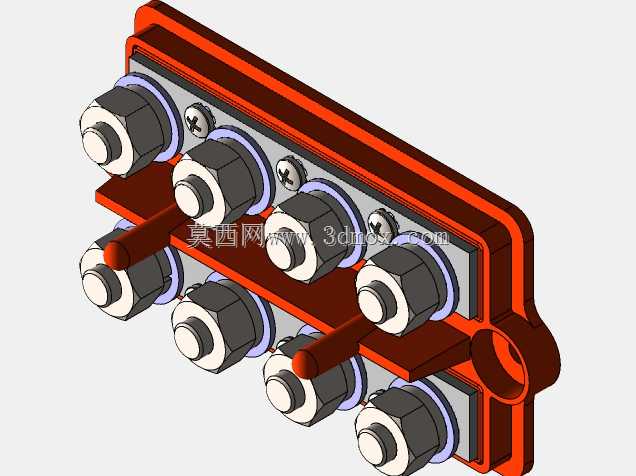

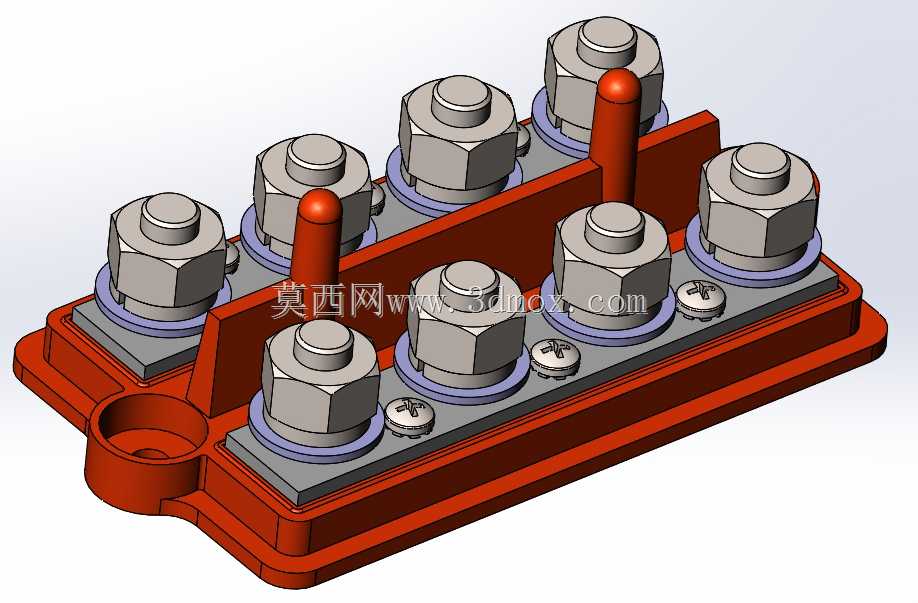

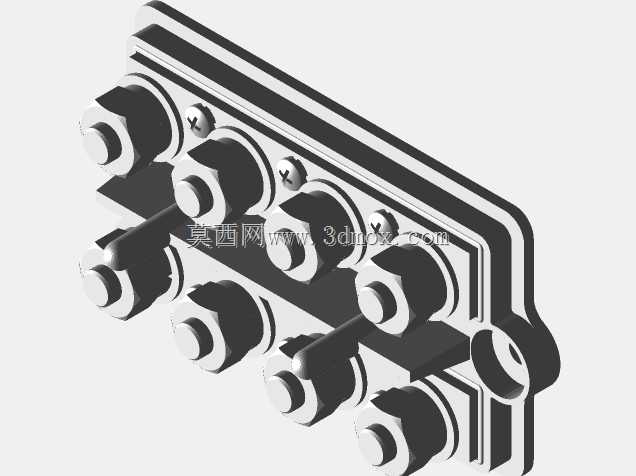

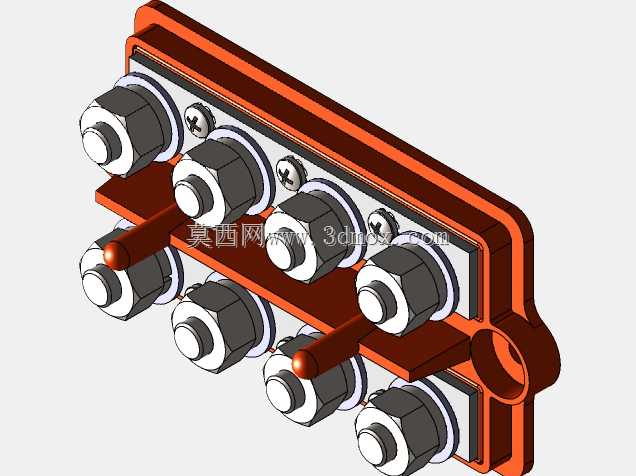

　　从功能特性上看，该终端将正、负两极的接线位集成在同一个绝缘基座上，每极设置四个接线工位，单组终端可同时接入四路正极、四路负极的出线回路，所有接线位采用六角螺母压接结构，配合紫铜材质的导电基座，能保证大电流通过时的载流稳定性，避免局部过热。两个凸起的红色绝缘护柱对应正负极的总输入接线位，和下方的分路接线位形成物理隔离，防止接线时工具误触造成极间短路；每个接线位下方都设置了紫色绝缘垫圈，既可以填充螺母与基座之间的间隙，防止螺母压接时损伤基座表面，也能起到防松定位的作用，避免设备运行过程中受振动影响导致螺母退丝。基座侧边设置的小螺丝是等电位辅助固定位，可用来外接屏蔽线或者接地跨接线，满足特殊场景的接地防护需求。

　　设计思路上，这款终端采用了模块化集成的布局逻辑，没有将正负极接线位分散布置，而是通过中间的绝缘分隔筋将基座划分为两个独立的接电区域，分别对应正、负极，两个区域的接线位对称排布，既方便现场施工人员快速识别极性，也能让出线线缆的走向更规整，减少线缆交叉弯折。基座采用红色绝缘阻燃材质一体成型，边缘做了圆角过渡处理，避免安装时划伤操作人员或者线缆绝缘层；基座左下角设置了带沉孔的安装耳，沉孔设计可以让安装螺丝的头部完全沉入基座内部，不会突出表面干涉后续接线操作，安装耳的位置经过重心校核，安装后整个终端不会出现偏斜翘边的问题。

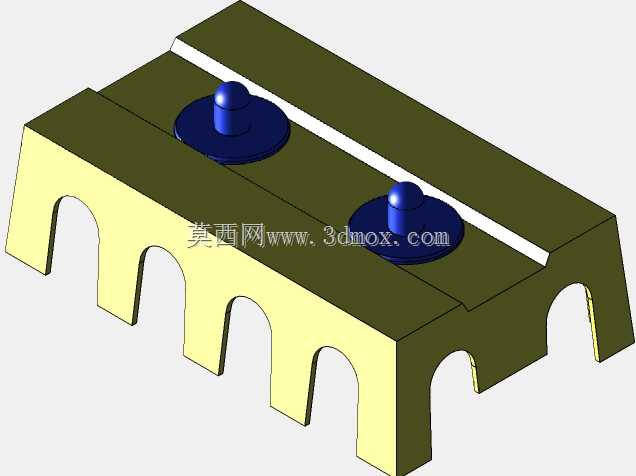

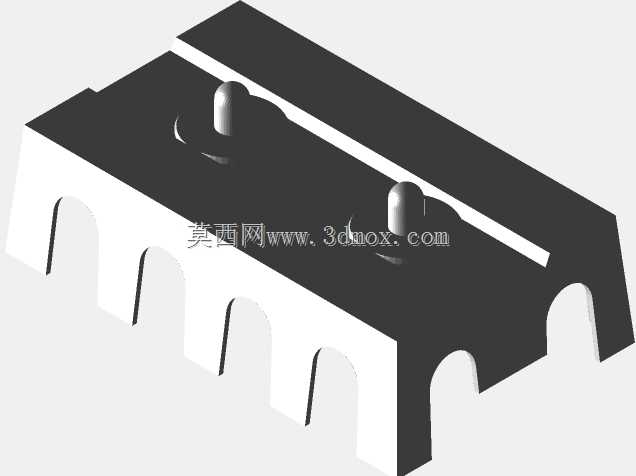

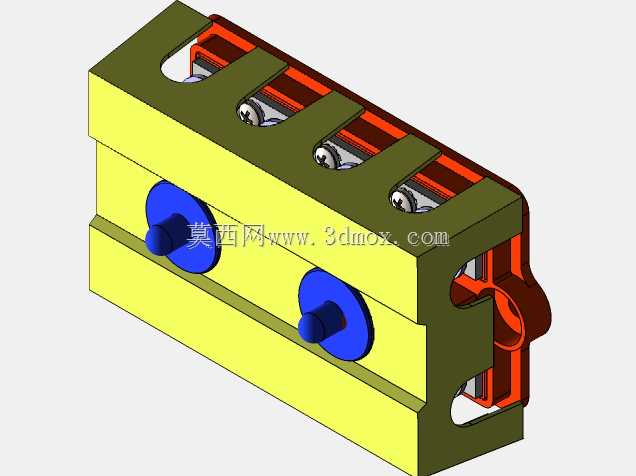

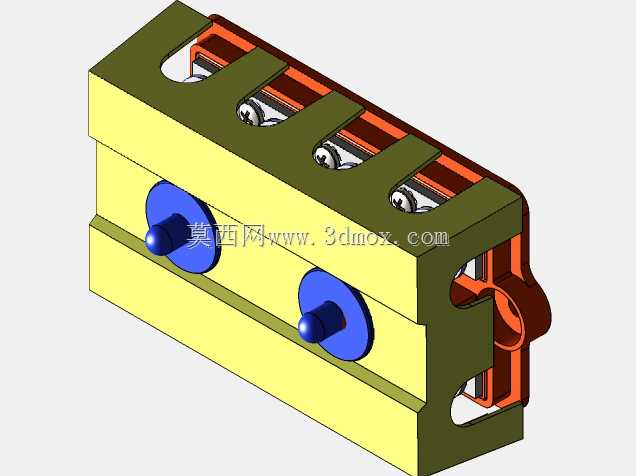

　　从安装边界来看，该终端采用8个3/8英寸规格的螺纹接线位，适配对应线径的铜接线端子，压接时螺母的拧紧扭矩需要控制在合理区间，既要保证端子与导电面的充分接触，也要避免扭矩过大导致螺纹滑牙或者基座开裂。安装时需要预留足够的接线操作空间，终端上方需要留出不小于接线端子高度两倍的空间，方便扳手操作拧紧螺母，左右两侧需要留出线缆弯折的余量，避免线缆过度弯折导致线芯断裂。基座底部的安装孔位间距符合常规配电板的安装模数，可以直接固定在标准安装梁或者绝缘安装板上，不需要额外制作转接支架。黄色防护盖（图中未展示装配状态）可以在接线完成后扣合在接线位上方，完全覆盖裸露的金属带电部分，防止运维过程中工具、金属杂物掉落造成意外短路或者接地故障，同时也能阻挡灰尘、水汽落在接线位上，降低接线点氧化锈蚀的概率，延长部件的使用寿命。在实际选型应用时，需要根据回路的额定电流匹配对应的导电排厚度，确保满负荷运行时接线位的温升在标准允许范围内，集成式的结构也让后期的运维排查更便捷，不需要在零散的接线柱之间逐一核对极性，大幅提升现场施工和运维的效率。
