厨房圆形塑料搁勺架结构设计

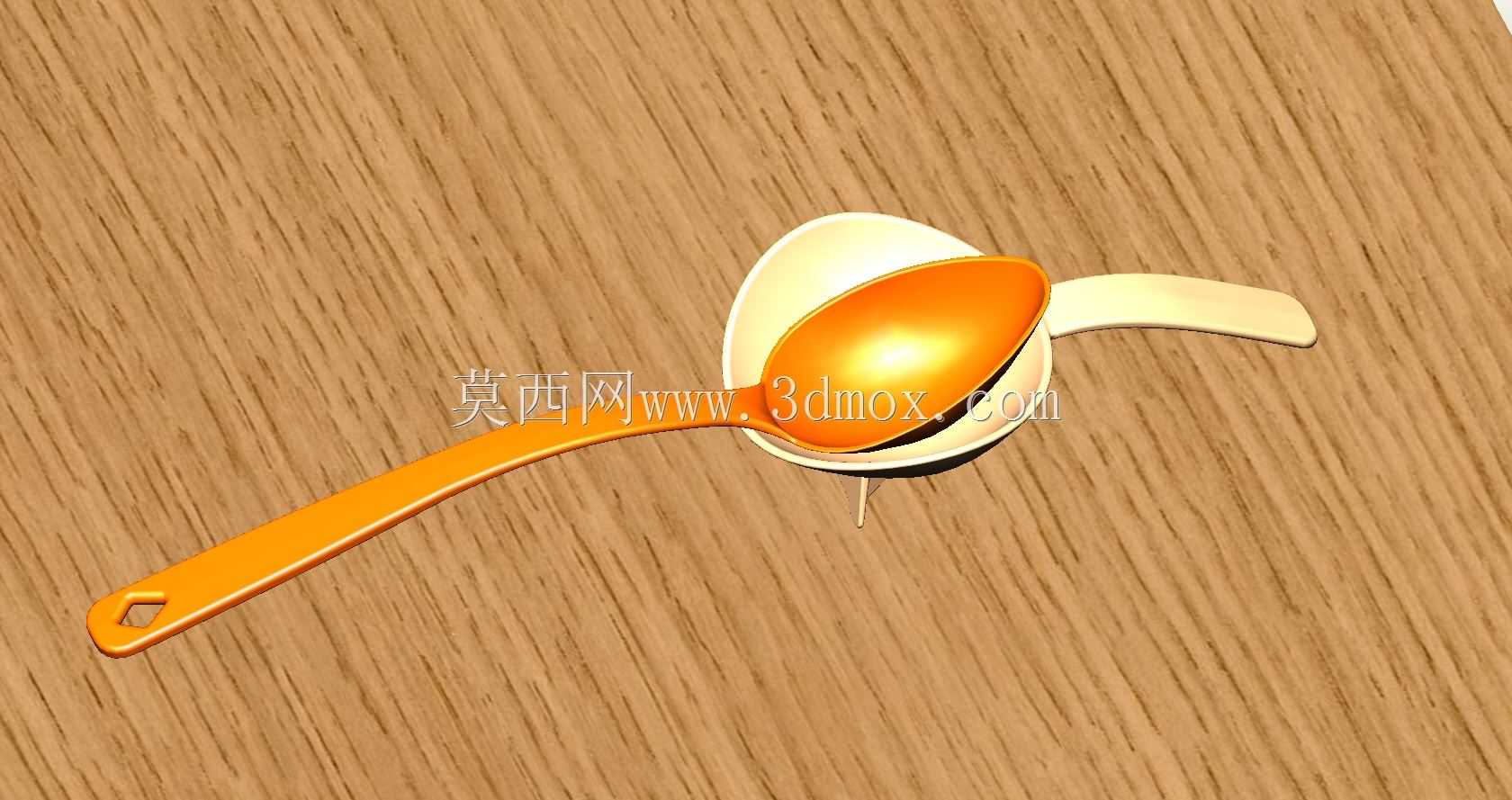

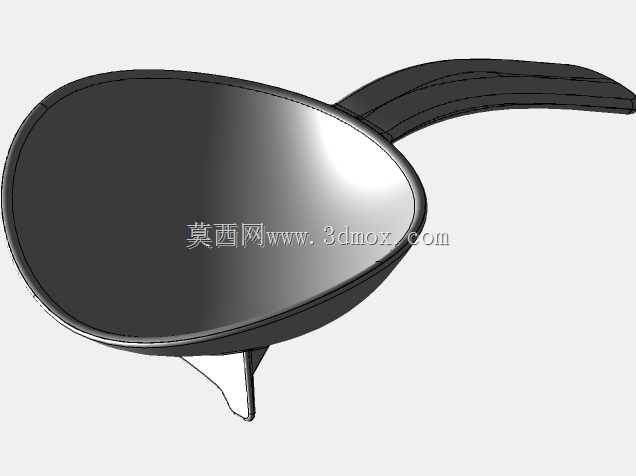

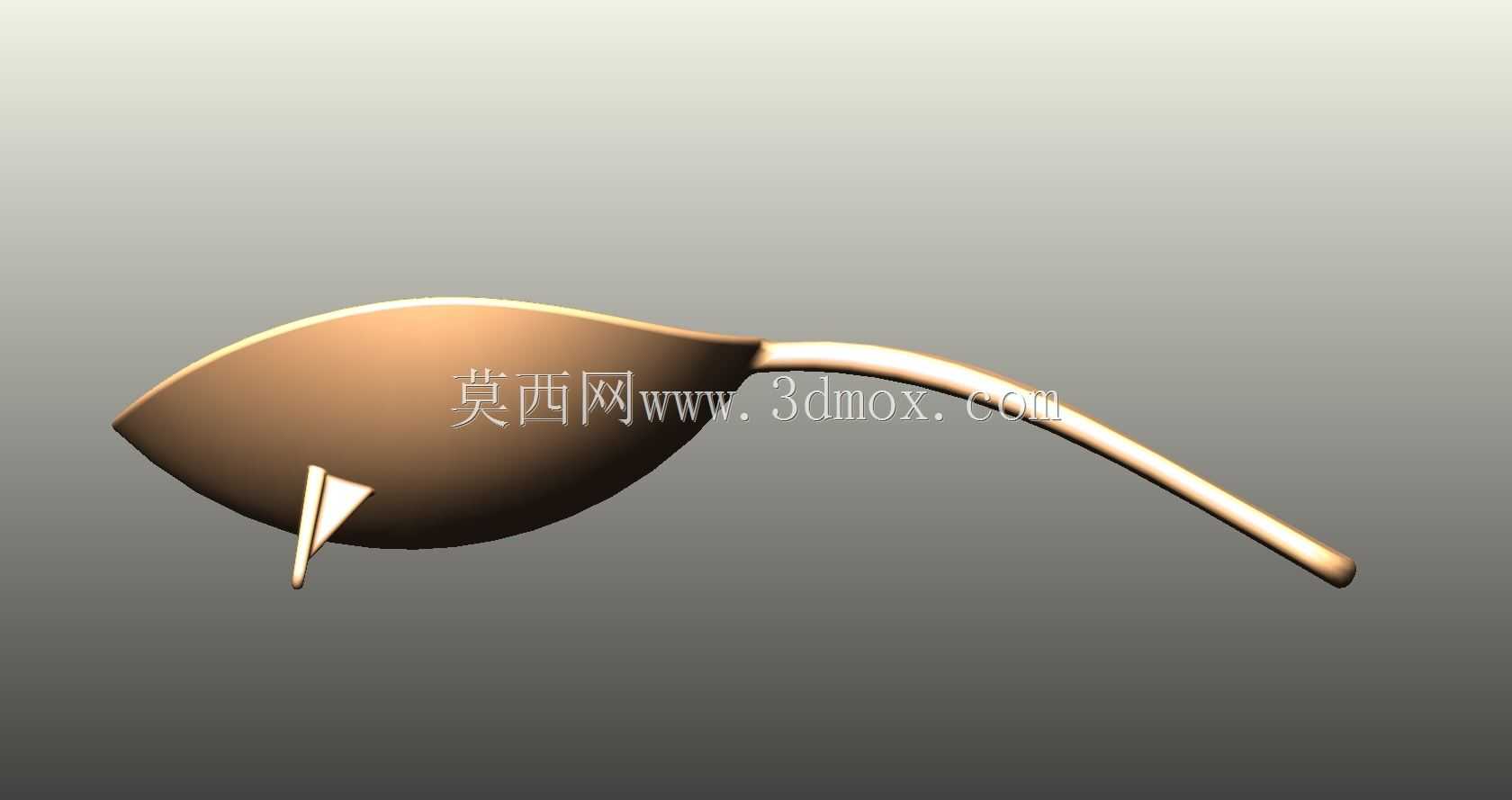

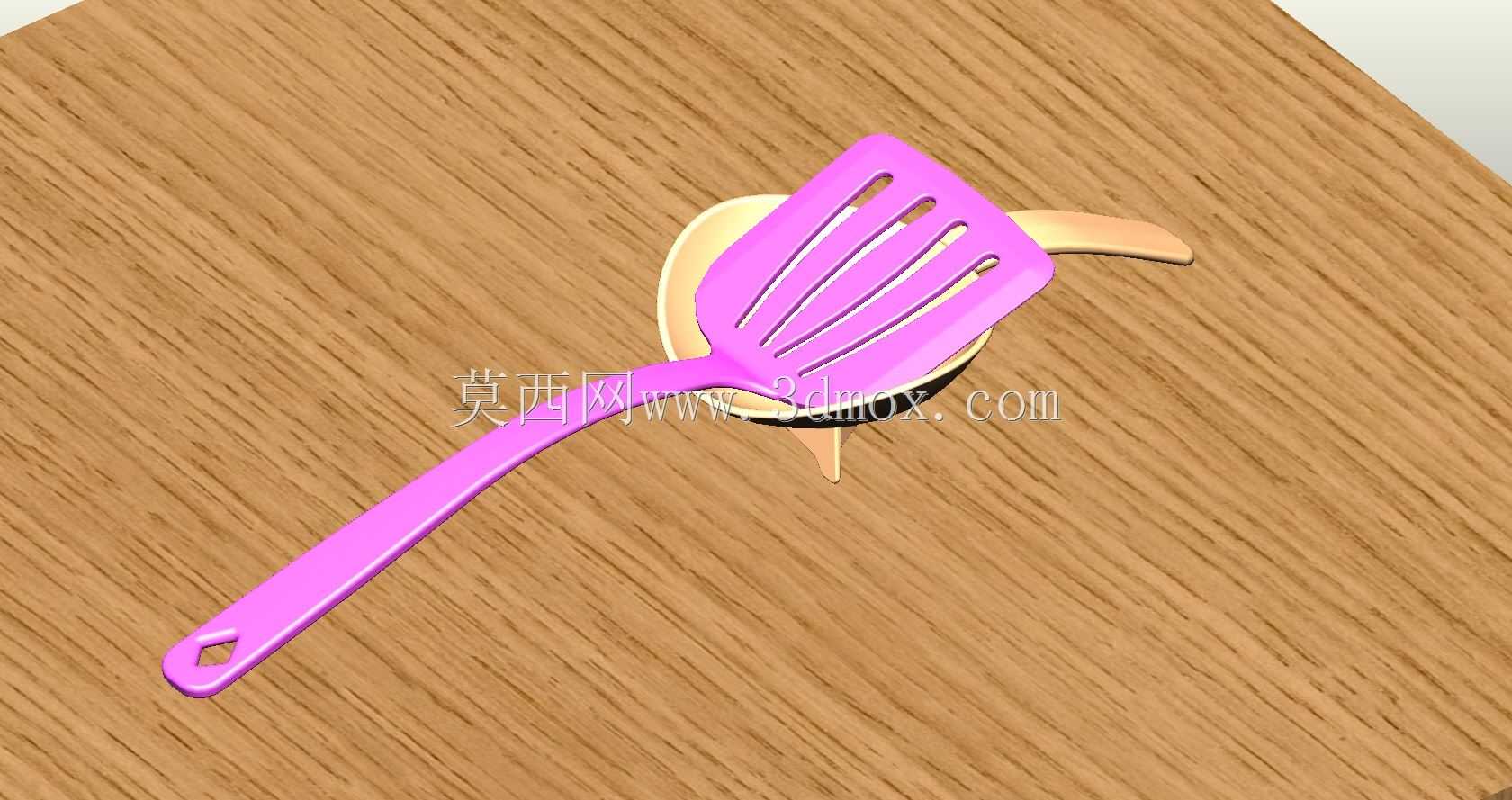

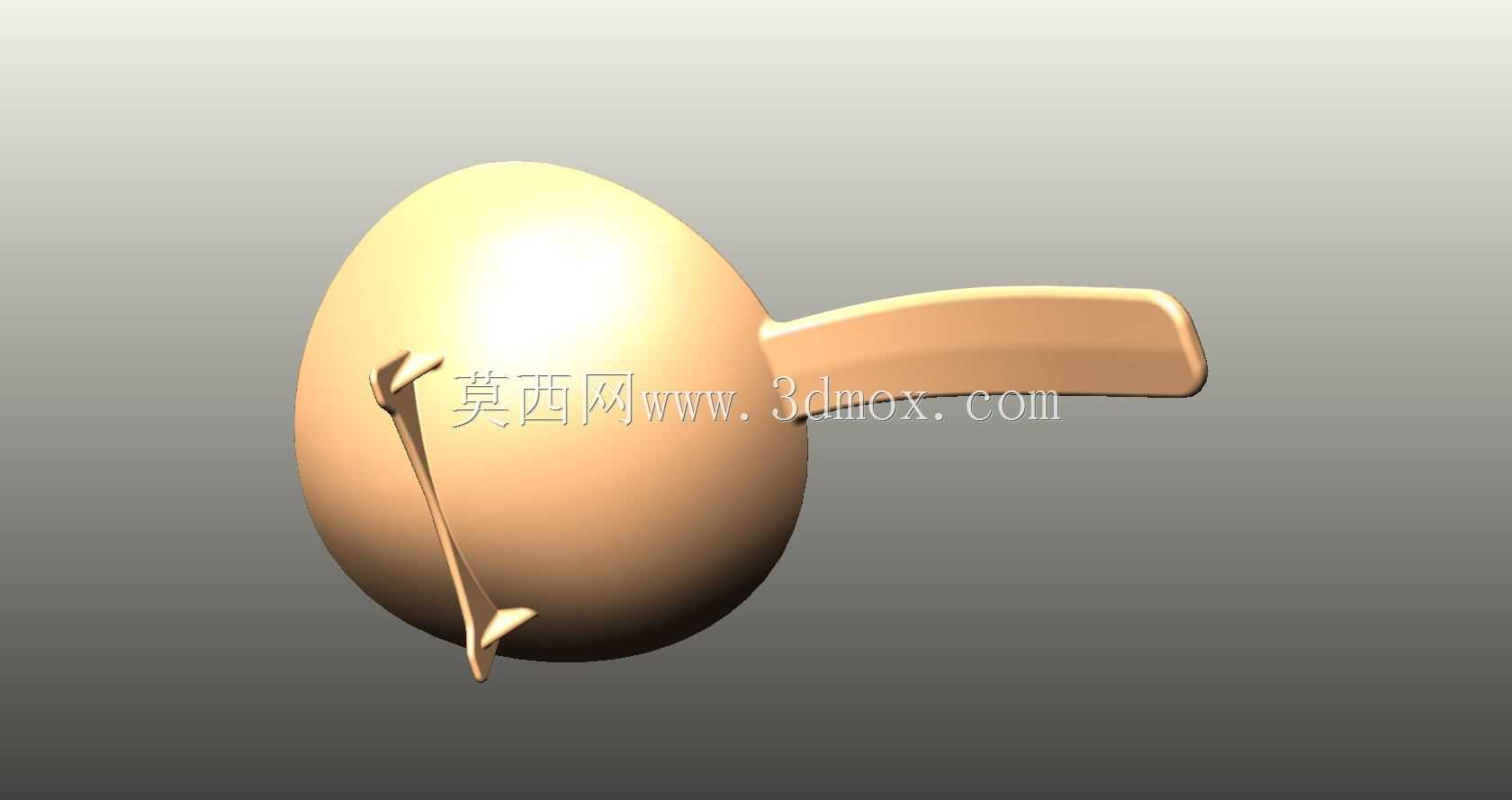

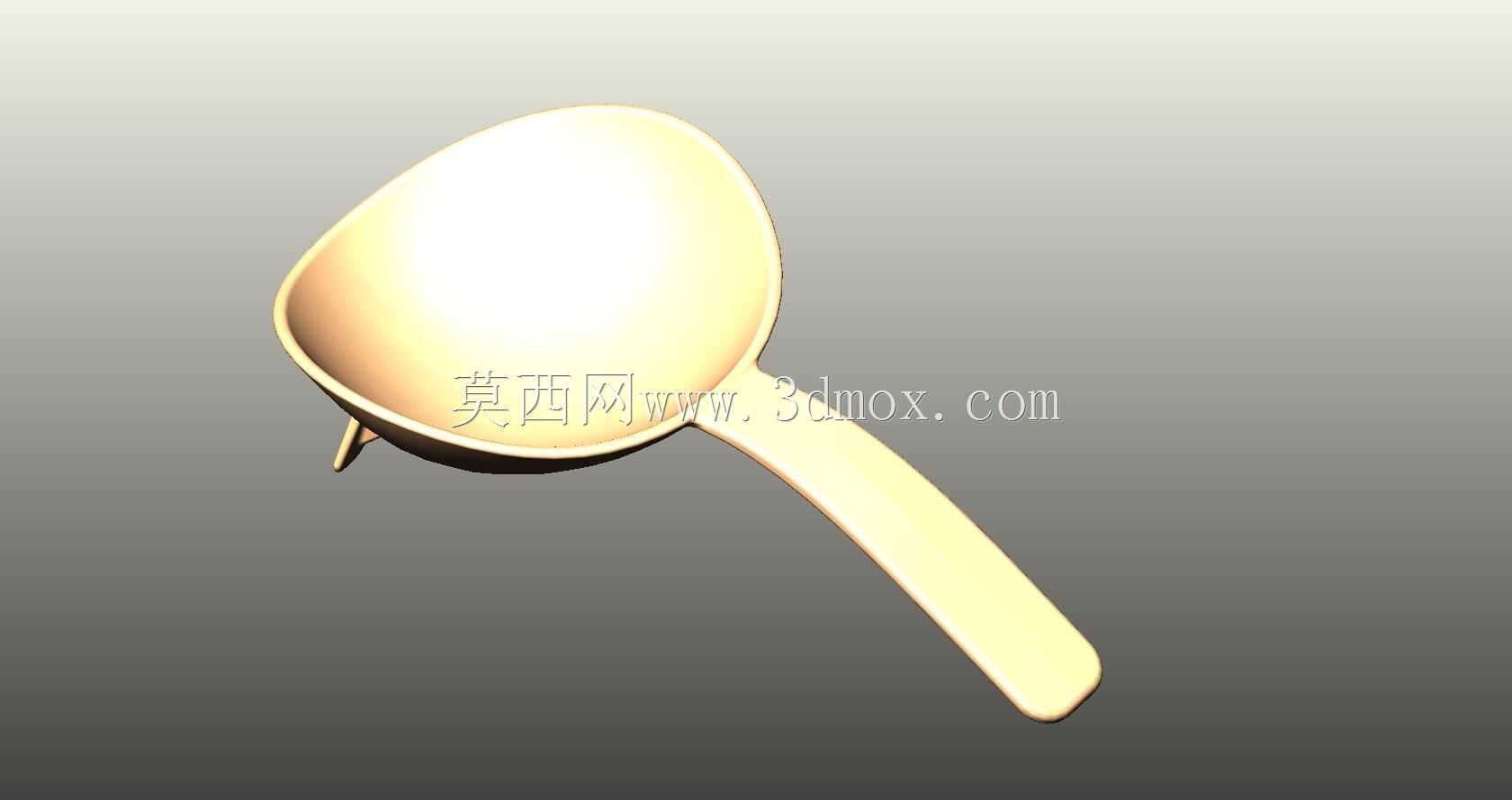

这款搁勺架主要适配直径约4英寸的圆形汤勺使用，日常应用场景覆盖家庭厨房操作台、商用餐饮后厨备餐区、食堂打餐工位等需要临时放置盛汤勺具的位置，解决汤勺直接接触台面带来的卫生问题，同时避免勺内残留汤汁滴漏污染操作台面，减少后厨清洁频次。从功能设计来看，产品采用一体化承托结构，主体勺托区域做了内凹弧面设计，弧面曲率与常规圆形汤勺的勺底轮廓完全贴合，放置时勺体不会出现侧翻、滑落的情况，托面边缘做了微抬的挡边结构，能够承接勺体滴落的少量汤汁，避免汤汁流到台面上；延伸出的手柄搁置位做了与勺柄弧度匹配的内凹卡槽，勺柄搭放时不会出现滚动移位，拿取时无需调整对位，单手即可完成取放操作，适配后厨高峰时段的快节奏操作需求。设计过程中优先考虑了塑料注塑成型的工艺可行性，整体结构无倒扣、无特殊抽芯结构，壁厚控制在均匀的2mm区间，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有棱边都做了R1.5的圆角过渡，既避免使用过程中划伤操作人员，也能减少注塑件的应力集中问题，提升产品的抗摔耐用性。产品底部设置了三个均匀分布的支脚，支脚底面做了微磨砂防滑处理，放置在光滑的不锈钢操作台、瓷砖台面上时不会出现滑移，支脚高度设置为8mm，既能够让托面与台面留出足够间隙，避免台面积水直接接触托面污染勺体，也不会因为整体高度过高导致放置勺具后重心偏高失稳。从安装与摆放边界来看，产品整体横向最大尺寸为140mm，纵向最大尺寸为220mm，占用操作台面积不足0.04㎡，即使在狭小的备餐台面上也能灵活摆放，无需额外的固定安装结构，直接放置即可使用，适配不同高度的操作台面，也可以嵌入到厨具置物架的预留层位中使用。托面的内凹深度设置为12mm，既能够稳定承托勺体，也不会因为深度过深导致勺体嵌入后难以拿取，日常清洁时可以直接放入洗碗机清洗，无清洁死角，表面光滑的弧面结构不会残留食物残渣，符合餐饮行业的卫生要求。在结构强度校核阶段，针对托面中心位置做了1kg载荷的静力学仿真，最大变形量控制在0.3mm以内，完全能够承载盛满汤汁的金属汤勺、塑料汤勺的重量，长期使用不会出现托面塌陷变形的问题；手柄搁置位的卡槽宽度设置为30mm，能够适配市面上绝大多数常规尺寸的汤勺勺柄，不管是一体式塑料勺柄还是带防滑套的金属勺柄都能稳定搭放，通用性较强。产品整体无多余的装饰结构，所有曲面设计都服务于功能需求，外轮廓的流线型设计既能够减少磕碰风险，也能在批量生产时降低模具的加工难度，控制生产成本，适合大规模量产应用，在餐饮配套、家居厨具配件领域都有较高的适配性。
