多规格食品级塑料烧烤夹结构设计

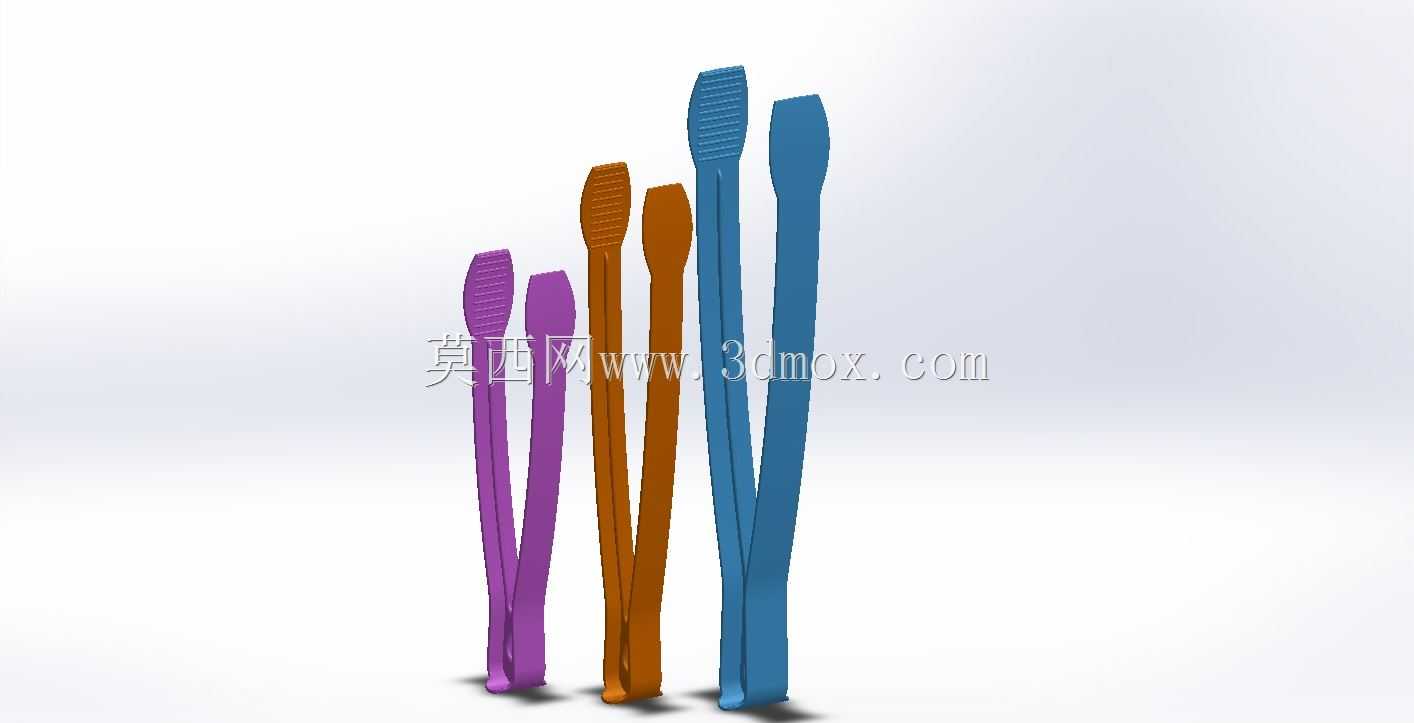

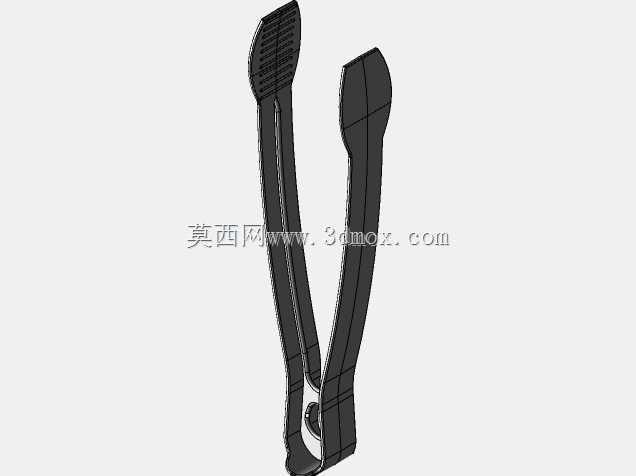

日常餐饮场景里，这类塑料钳的应用覆盖了从家庭厨房备餐、户外烧烤分餐到自助餐厅取餐的多个环节，区别于传统金属夹容易导热烫手、易残留异味的问题，全塑料结构的钳体在接触高温食材时不会快速传递热量，长时间夹取烤制食物也不会让握持端出现烫手感，适配烧烤场景下频繁翻动食材、转移熟食的操作需求。从功能设计上看，钳头内侧做了密集的凹凸防滑齿纹，齿纹的深度控制在0.8mm左右，既不会因为齿纹过深卡入食材造成破损，也能保证夹取表面光滑的烤肠、馒头片、蔬菜块时不会滑落，夹取力度经过结构校核，单手握持时施加15N的握力就能产生足够的夹持力，夹取1kg以内的食材不会出现松脱，同时不会因为夹持力过大夹碎软质的烘焙食品、焯水处理的叶菜。整体结构采用一体式转轴设计，没有额外的金属销轴配件，两个钳臂通过根部的薄壁塑料铰链实现开合，铰链处做了圆弧过渡的壁厚加强，反复开合上万次也不会出现应力发白、断裂的问题，这种无额外配件的结构也让产品整体可以通过注塑工艺一次成型，不需要后续的组装工序，大幅降低量产的装配成本。产品一共设置了三种尺寸规格，小型款总长度18cm，适合夹取小块食材、分餐使用，操作灵活不占空间；中型款总长度25cm，是家庭厨房、户外烧烤的通用尺寸，握持时手部距离热源有足够的安全距离，适配大多数日常烹饪场景；大型款总长度32cm，适合商用餐饮场景下夹取大块烤肉、烤盘深处的食材，避免手部过于靠近高温烤炉造成烫伤。钳身的外形做了贴合手部握持的弧度设计，握持区域的截面是椭圆形，边缘做了R2的圆角处理，长时间握持不会硌手，钳臂的厚度从握持端到钳头端逐渐变薄，既保证了握持区域的结构强度，也让钳头端有合适的弹性，开合时的阻尼感适中，不会出现过松夹不住食材、过紧单手难以操作的问题。材质选用符合食品接触标准的耐高温塑料，可以承受120℃的持续接触温度，短时间接触200℃的烤制食材也不会出现变形、析出有害物质的问题，整体表面做了哑光磨砂处理，不容易残留指纹和油污，清洗时可以直接放入洗碗机，不会因为油污附着难以清洁。设计过程中针对注塑成型的工艺做了多处优化，整体壁厚控制在2.5mm左右，没有出现壁厚突变的结构，避免注塑时出现缩痕、气泡等缺陷，钳身的脱模斜度设置为1.5°，不需要复杂的抽芯结构就能完成脱模，量产时的模具结构简单，生产良率更高。转轴处的铰链壁厚做了差异化设计，弯折区域的壁厚控制在1.2mm，保证开合时的弹性，铰链两侧做了限位凸台，最大开合角度控制在45°，避免开合角度过大造成铰链处塑料断裂，同时限位结构也能保证两个钳臂对合时钳头完全对齐，不会出现错位夹取不稳的问题。钳头的边缘做了钝化处理，没有尖锐的棱角，使用过程中不会划伤手部或者刮伤不粘烤盘的涂层，适配现在主流的不粘烘焙、烧烤器具使用场景。
