轨道式镀锌输送传送车结构设计

在汽车零部件镀锌生产线、重型装配车间的长距离物料转运场景里，这类轨道式传送车是衔接不同工序段的核心移载单元，区别于无轨转运设备，它完全依托固定铺设的轨道杆运行，不会出现走偏、对位偏差的问题，尤其适合重载、定点往复的物料输送需求，很多重型工件的表面处理、部装线工位间移载，都会选用这类结构的传送车来替代人工搬运或者叉车转运，能大幅降低车间内的物流交叉风险，也能精准控制工件的输送节拍，匹配整条产线的运行节奏。

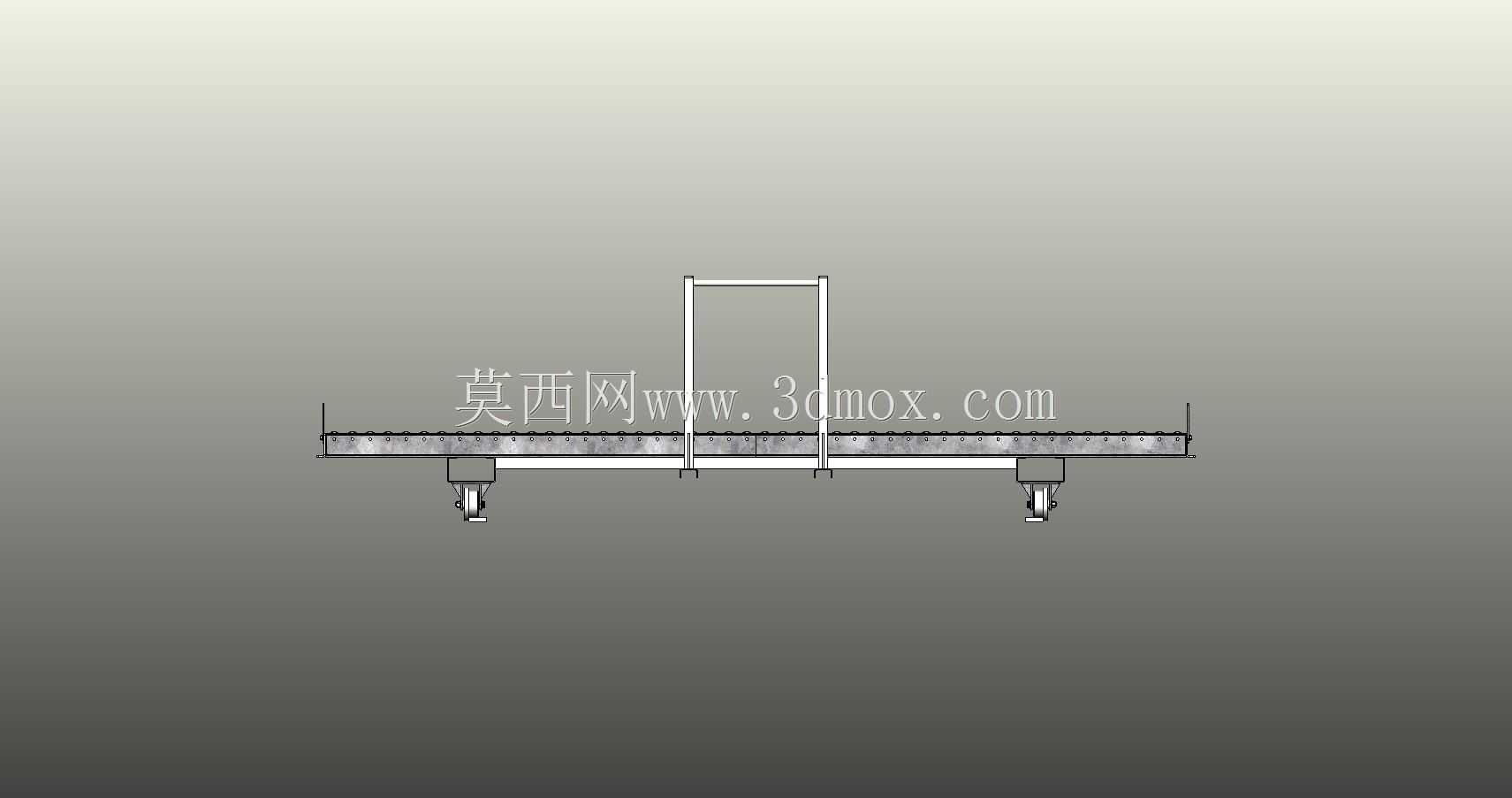

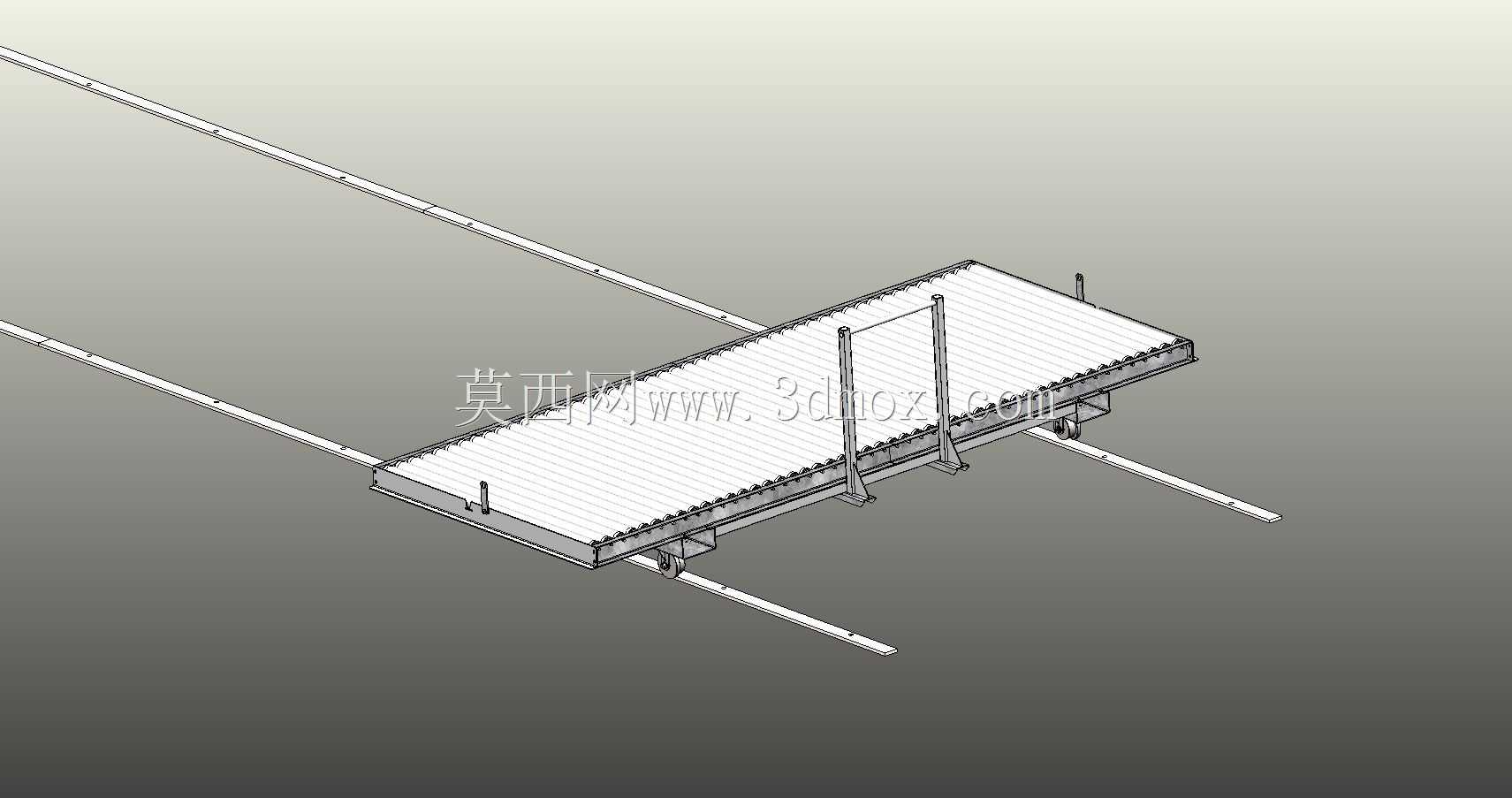

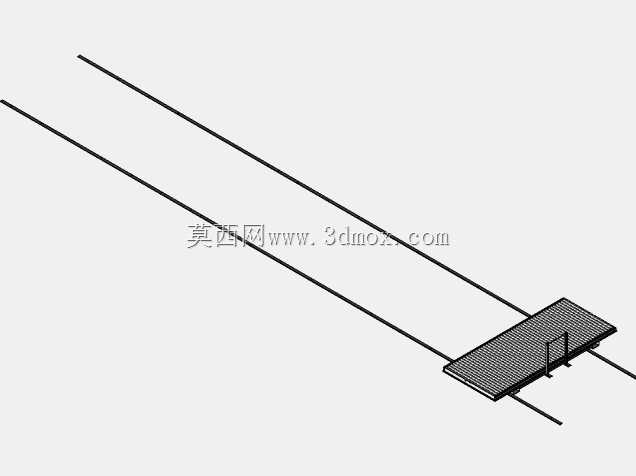

这款传送车的走行轮采用法兰钢轮结构，适配的是96英寸边缘规格的轨道杆，轨道杆采用3"x5/8"厚度的型钢制作，法兰轮的轮缘刚好卡在轨道杆的侧边，运行过程中不会出现脱轨的情况，哪怕承载偏重的工件，轮体和轨道的接触应力也能控制在钢材许用应力范围内，长期运行不会出现轨道压溃或者轮体过度磨损的问题。承载台面上安装的是中心距为3英寸的2.5英寸直径滚柱，滚柱排布在4英寸成型槽钢制作的车架台面上，滚柱顶面距离车架安装基准的高度为15英寸，这个尺寸刚好匹配上下游工位的接驳台面高度，工件从上游工位滑到传送车上的时候，不需要额外的升降调整，依靠滚柱的滚动就能轻松完成工件的上下料操作，不需要额外配置助力设备，工人只需要施加很小的推力就能移动几百公斤重的工件。

从结构设计的角度看，这款传送车的车架采用成型槽钢作为主体承载梁，没有采用复杂的焊接箱型结构，一方面是槽钢本身的截面模量足够承受额定载荷下的弯曲应力，另一方面槽钢的安装面平整，滚柱的安装座可以直接通过螺栓固定在槽钢的翼缘上，后期维护更换滚柱的时候不需要拆动整个车架结构，维护成本很低。走行轮的安装座直接焊接在车架主梁的下方，轮轴采用调质处理的圆钢制作，和法兰轮之间配置了免维护的滑动轴承，不需要频繁加注润滑脂，适合镀锌车间这类有腐蚀介质的工况，不会因为润滑脂失效导致轮体卡滞。

实际应用的时候，这类传送车可以单台使用，也可以多台串联在长距离轨道上，不同的传送车可以分别承载不同工序的工件，依靠重力或者轻微的人工推力就能沿着轨道移动，在有坡度的轨道段，还可以配套简单的阻尼结构控制传送车的下滑速度，避免工件因为惯性滑落。车架表面做了镀锌处理，和它经常应用的镀锌生产线工况匹配，不会因为车间内的酸碱雾气导致车架过早锈蚀，使用寿命比普通喷漆的转运车长3倍以上。

安装边界方面，这款传送车的轮体内侧间距和轨道杆的宽度是严格匹配的，铺设轨道的时候只需要保证两根轨道杆的平行度误差控制在每米2毫米以内，轨道面的高度差控制在1毫米以内，传送车就能顺畅运行，不需要额外做导向结构。滚柱的安装高度统一，相邻滚柱的高度差不超过0.5毫米，避免工件在台面上滑动的时候出现卡顿或者颠簸，对于表面质量要求高的镀锌工件，也不会因为台面不平整导致工件表面出现磕碰划伤。

很多设计人员在做这类轨道传送车的时候，容易忽略法兰轮和轨道的间隙匹配，间隙太小容易出现卡滞，尤其是轨道受热膨胀或者有轻微变形的时候，轮体容易被轨道卡住；间隙太大又会导致传送车运行的时候晃动量大，工件放置不稳。这款结构里法兰轮和轨道侧面的间隙控制在1.5毫米到2毫米之间，既给轨道的安装误差、热胀冷缩留出了足够的余量，又不会让车体的晃动量超出允许范围，运行过程平稳性很好。另外滚柱的排布间距也经过了计算，保证最小尺寸的工件放在台面上的时候，至少有三根滚柱同时接触工件底面，不会出现工件倾斜或者卡进滚柱间隙的问题，不管是箱体类工件还是长条形的结构件，都能稳定放置在台面上转运。
