110mm带防滑格栅滤网垂直排水构件

在商用卫浴、洁净实验室、公共淋浴间这类需要快速排走地面积水的场景里，垂直式排水构件的选型直接影响地面排水效率与后期运维成本，这款110mm规格的垂直排水件，正是针对同层排水、降板高度有限的安装场景设计的。从实际使用需求出发，这类排水件首先要解决的是快速导排地面积水的问题，同时要拦截毛发、碎屑等易造成管道堵塞的杂物，还要避免人员踩踏时出现打滑、盖板移位的隐患，设计过程中需要平衡排水过流面积、拦截精度、结构强度与安装适配性多方面的要求。

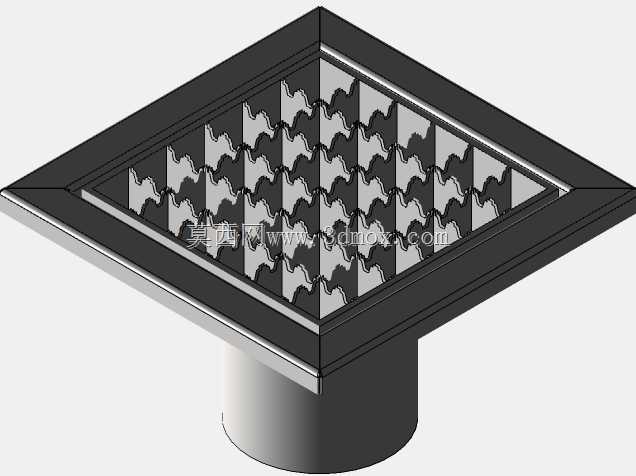

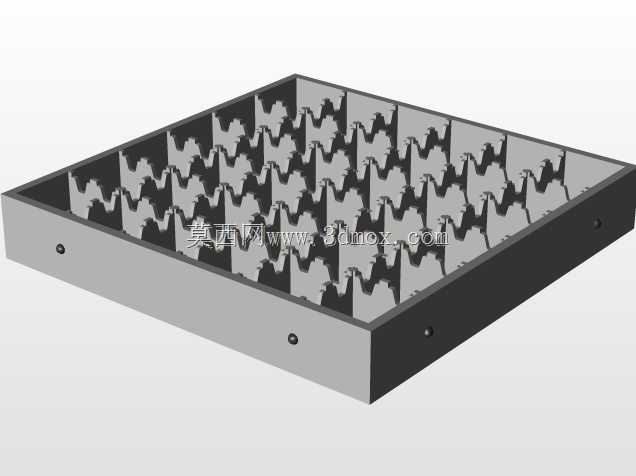

这款排水件采用垂直下排的结构形式，落水口直接对接下方110mm口径的排水立管，相较于侧排式地漏，垂直排水的流道更顺畅，水流转向损耗小，相同口径下的排水流量更大，适合瞬时排水量较大的公共区域，比如学校公共浴室、工厂员工淋浴间、医院洁净卫生间这类场所，地面冲洗频率高、瞬时来水量大，垂直流道能避免积水在构件内部滞留，减少异味返溢的概率。上部的防滑格栅采用方形外框设计，边框做了窄边处理，安装完成后外露边框宽度小，能更好地和地砖、石材地面完成拼接，减少卫生死角；格栅表面做了密集的凸起防滑结构，即便地面有积水、沐浴露残留的情况下，人员光脚踩踏也能提供足够的摩擦力，避免滑倒风险，格栅的过水缝隙经过测算，既保证足够的过流面积，又能拦截较大体积的杂物，比如纸屑、塑料块等，避免其直接进入排水立管。

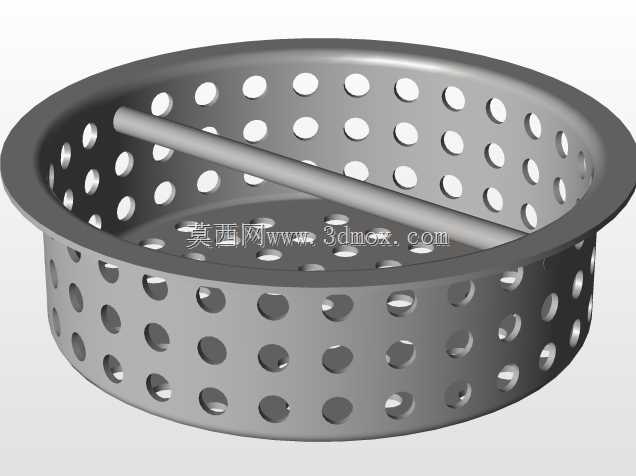

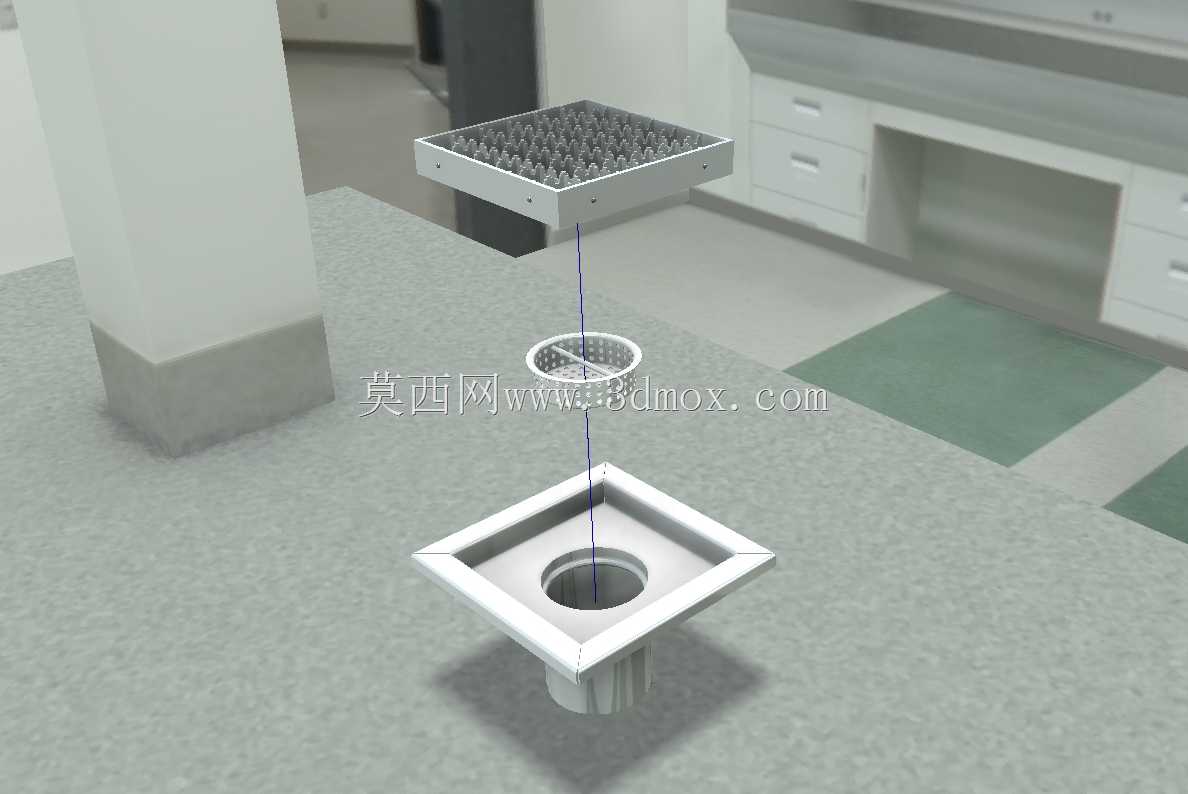

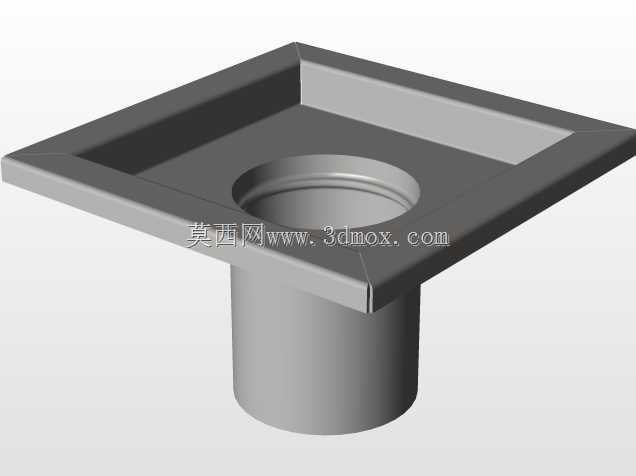

格栅下方设置了独立的提篮式滤网，滤网的网孔尺寸更小，能够拦截毛发、细小泥沙这类容易在管道弯头处堆积造成堵塞的杂物，滤网采用提手设计，日常运维时只需要掀开上部格栅，就能直接提出滤网清理杂物，不需要拆解整个排水构件，大幅降低后期清洁维护的工作量。滤网和下部排水主体的配合处做了限位结构，安装后不会因为水流冲击出现移位、偏斜，保证拦截效果的稳定性。下部的排水主体采用方接圆的过渡结构，上部方形法兰边用于和地面找平层、防水层做固定密封，法兰边的宽度足够提供粘接、抹灰的附着面，安装时可以直接将法兰边压在防水层上方，用防水砂浆填实周边缝隙，能有效避免地面积水从排水构件和地面的衔接处渗漏到下层，圆形下接口直接和标准110mmPVC排水立管承插连接，接口处预留了密封胶圈的安装槽，安装时套上配套胶圈就能实现可靠密封，不需要额外做复杂的密封处理。

从安装边界来看，这款排水件的整体高度适配常规50mm的降板厚度，不需要额外抬高地面或者加深降板，对于旧卫浴空间改造、同层排水系统新建的场景适配性很强，方形外框的尺寸和常规300*300mm规格的地砖模数匹配，安装时可以直接嵌入一块地砖的位置，不需要对地砖做复杂的裁切，能提升地面铺装的美观度，也减少裁切地砖带来的施工工作量。结构设计上，所有和水流接触的边角都做了圆弧过渡处理，没有直角死区，水流经过时不会形成涡流滞留，脏污也不容易在构件内部附着堆积，日常清洁时只需要冲水就能带走表面附着的污渍，减少细菌滋生的可能。格栅和主体的配合处做了暗藏式卡扣，安装后格栅和主体表面齐平，不会出现凸起绊脚的问题，同时卡扣能避免格栅被水流冲起或者被轻易踢动移位，提升使用的安全性。

在实际工程选型中，这类垂直排水构件需要根据地面的设计排水量核算过流能力，110mm口径的垂直排水件，在常规20mm水封高度下，排水流量能够满足0.8L/㎡·s的地面排水要求，覆盖单平米3-4个淋浴喷头的排水需求，适合公共淋浴区、实验室清洗区、商用厨房操作区这类需要频繁排水的区域。相较于普通圆形地漏，方形外框的设计和地砖的适配性更好，尤其是在采用大尺寸地砖铺装的空间里，方形边框能和地砖缝隙完美对齐，视觉整体性更强。防滑格栅的凸起结构高度控制在1.5mm，既能够提供足够的防滑摩擦力，又不会因为凸起过高造成清洁不便，日常用拖把、地刷就能轻松清理格栅表面的脏污，不会出现污垢卡在凸起缝隙里难以清理的问题。提篮滤网的深度设计为60mm，能够储存一定量的拦截杂物，不需要每次使用后都清理，一般公共场景下3-5天清理一次即可，降低运维的频次。

设计过程中还考虑了不同地面装饰层的厚度适配性，法兰边上方的格栅安装高度可以根据装饰层的厚度做微调，适配20-50mm厚度的地砖、石材铺装，不管是普通瓷砖、水磨石还是大理石地面，都能保证格栅最终安装完成后和地面完成面齐平，不会出现凹陷积水或者凸起绊脚的问题。排水主体的材质采用工程塑料一体注塑成型，结构强度能够满足公共区域高频踩踏的荷载要求，即便有小型推车、清洁设备从上方经过，也不会出现变形、破裂的问题，材质本身耐洗发水、沐浴露、清洁剂等日化产品的腐蚀，长期使用不会出现生锈、腐蚀表层脱落的问题，适合潮湿、多清洁药剂的使用环境。
