反平行连杆支撑机构三维结构设计

在轻工自动化输送、教学演示教具、小型特种执行机构的设计场景中，反平行连杆机构的死点规避一直是结构设计的常见痛点，这类机构在运行到共线位置时极易切换为平行四边形连杆运动状态，导致预设的8字形输出轨迹偏移，无法满足工位切换、轨迹演示类工况的要求，这套带支撑结构的反平行连杆撑杆，就是针对该类工况痛点完成的结构设计。

从实际功能逻辑来看，这套机构的核心作用是通过对称布置的支撑构件，在机构运动全行程中约束连杆的运动自由度，确保两个等长曲柄在整周回转过程中，始终保持反平行四边形的运动关系，不会在共线临界点发生运动模式跳变。支撑构件分为两组，分别采用差异化的长度设计，内侧支撑长度为18mm，外侧支撑长度约为52.73mm，两组支撑的公共铰接端始终落在两个曲柄中点连线的垂直平分线上，从几何约束层面锁死了机构切换为平行四边形运动的自由度，无需额外添加弹簧挡块、定位销等辅助限位零件，就能保证机构运动轨迹的一致性。

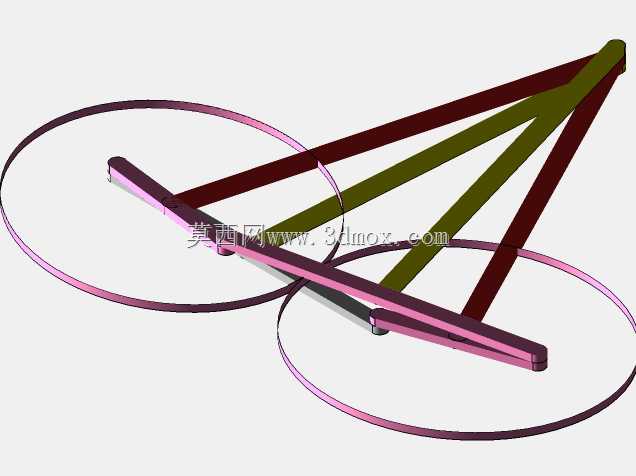

设计过程中首先从几何轨迹推导入手，先确定两个曲柄的回转中心距，匹配38mm长度的曲柄参数，先绘制无约束状态下反平行连杆的理论运动轨迹，再标记出机构运动过程中所有可能出现死点、运动模式切换的临界位置，通过逐点求解临界位置下的约束点坐标，最终确定支撑构件的铰接点位置与长度参数，确保支撑在全行程中不会与曲柄、连杆发生运动干涉。从结构外形来看，两组支撑采用对称三角布置形式，一端共同铰接在固定机架的预设点位，另一端分别与两个曲柄的对应位置铰接，连杆采用长直杆结构，两端分别与两个曲柄的活动端铰接，整体结构没有冗余构件，所有铰接点均采用同轴转动副设计，装配时仅需保证各铰接点的同轴度误差控制在0.02mm以内，就能保证机构运行顺畅无卡滞。

从安装边界来看，这套机构的固定安装点位共三处，分别是两个曲柄的回转中心、以及支撑构件的公共铰接端，三个点位在安装基准面上的相对位置完全固定，安装时需要保证三个铰接轴的轴线平行度误差不超过0.03mm，避免因安装偏斜导致运动过程中出现别劲、磨损加剧的问题。机构运行过程中，连杆末端的输出轨迹为连续对称的双纽线，也就是常说的8字形轨迹，轨迹的两个环形轮廓直径与曲柄长度直接相关，这套参数下的轨迹环直径约为76mm，完全匹配小型工位转位、平面轨迹描画类设备的行程需求。

在实际应用中，这类带支撑的反平行连杆机构可以直接集成到小型涂布设备的轨迹往复机构、教学用机械原理演示台、特种工艺品的描画驱动机构中，相比普通的无约束反平行连杆，它不需要额外添加电控限位或者辅助弹性定位元件，纯机械结构的约束方式可靠性更高，在高速往复运行场景下也不会出现轨迹漂移的问题。设计时还特意做了构件的等强度优化，支撑构件的截面尺寸根据运动过程中的最大受力做了匹配，在保证支撑刚度足够的前提下，尽可能降低了构件自身重量，减少曲柄回转过程中的惯性负载，整套机构的运动副均采用间隙配合设计，预留了合理的润滑脂存储间隙，长期运行下的磨损量更低，维护周期更长。
