M10规格推入式锁紧推螺母结构设计

　　在轻工装配、小型传动机构、民用机电产品的轴系连接场景里，这类推螺母常被用在不需要反复拆卸的轴端定位环节，比如小型输送辊的端侧限位、小家电内部传动轴的轴向固定、简易工装的轴件锁止位置，相比传统螺纹旋合的螺母，它不需要在轴端加工外螺纹，也不需要配套垫圈来防松，能大幅降低轴类零件的机加工序成本，适合大批量快装的生产流水线使用。从实际使用的工况来看，这类紧固件适配的是光轴安装场景，轴件推入对应安装位后，将推螺母从轴端压入到位，其内侧分布的带斜度扣环会卡入轴表面的预设浅槽或者直接抱紧光轴外壁，形成轴向的锁止力，避免轴件在运行过程中从安装座内脱出，尤其是在存在小幅轴向振动的工况下，扣环的弹性张紧结构能持续提供抱紧力，

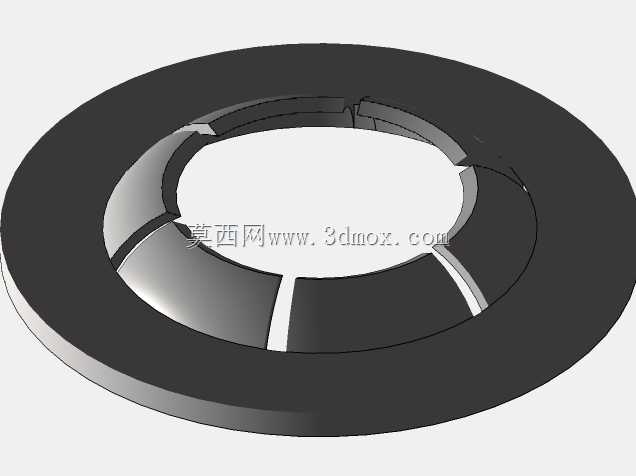

　　不会出现普通螺纹螺母受振松脱的问题。从结构设计的逻辑来看，这款推螺母采用环形分体式扣爪结构，外侧是整圈的刚性支撑环，内侧均匀分布多片带内倾角度的弹性扣爪，扣爪的顶端做了圆弧导角处理，推入安装时导角先接触轴端，随着压入力施加，扣爪会沿径向向外弹性张开，待到达预设锁止位置后，扣爪回弹卡入轴的对应卡位，圆顶端面朝外侧设置，既可以在压装时承接压装工具的施力面，避免压装过程中扣爪受力变形，也能在安装完成后形成平整的轴端端面，不会出现突出的棱角剐蹭周边布线或者操作人员。设计时需要重点把控几个尺寸边界：首先是适配轴径为10mm，内孔的初始尺寸要略小于轴径0.2-0.3mm，保证扣爪抱紧时的过盈量足够提供锁止力，过盈量太大会导致压装力过大，

　　甚至压弯扣爪，过盈量太小则锁止力不足，受轴向拉力时容易滑脱；其次是扣爪的开槽宽度要控制在合理范围，槽宽过大会降低扣爪的结构强度，反复拆装时容易出现断裂，槽宽过小则扣爪的弹性变形量不足，无法顺利张开完成压装；外侧支撑环的厚度需要匹配安装座的沉孔深度，保证安装完成后螺母端面与安装座表面齐平，不会突出影响其他部件的装配，支撑环的外径要比安装座的沉孔直径小0.1mm左右，形成间隙配合，方便压装时快速定位，不会出现卡滞。实际选型时需要注意，这类推螺母的维护属性偏弱，一旦压装到位后，扣爪已经处于弹性变形的卡紧状态，如果强行拆卸很容易导致扣爪断裂失效，所以只适合一次性装配、后期不需要拆解维护的轴系位置，在设计对应的轴件时，不需要加工通长的外螺纹，

　　只需要在轴的对应锁止位置加工一圈深度0.15mm左右的浅卡槽，就能让扣爪卡入卡槽后获得更大的轴向抗拉脱力，相比传统的圆螺母加止动垫圈的固定方式，这种推螺母的安装效率能提升60%以上，不需要对准螺纹逐圈旋拧，只需要用简易压套或者手锤加垫块就能快速压装到位，零件本身的体积更小，轴向占用的安装空间比螺纹螺母加垫圈的组合减少近一半，适合安装空间局促的小型机电产品内部。建模过程中需要重点还原扣爪的斜度角度与圆弧过渡细节，扣爪与外侧支撑环的连接位置要做R角过渡，避免应力集中导致压装时连接位置断裂，扣爪的内侧面要做粗糙处理的结构示意，模拟实际产品的防滑咬轴纹理，保证抱紧时的摩擦力足够，整个环形结构的同轴度公差要控制在0.05mm以内，避免压装后出现偏斜，导致轴件转动时出现偏心晃动。
