导轨式旋转转直线运动转换机构

在自动化装配线的间歇送料工位、小型冲压设备的进给单元以及轻工包装机械的推料执行端，经常需要将连续旋转输入转化为特定规律的直线往复输出，这类转换机构的运动特性直接决定了整条产线的节拍稳定性与执行端动作精度。这套带导轨的旋转到线性转换结构，正是针对这类需要差异化直线运动规律的场景设计，区别于常规偏心轮、曲柄滑块结构只能输出固定正弦规律的直线位移，它通过调整导轨的弯曲形态，就能改变输出端的回拉与前推动作时序，适配不同工序对执行件动作速度的要求。

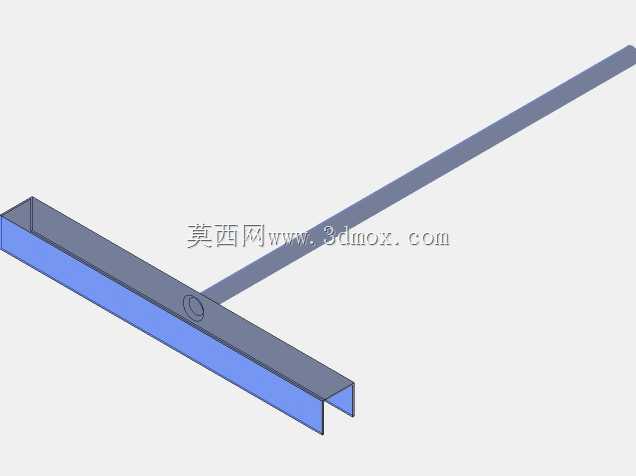

从实际安装适配的角度看，整套机构的核心安装基准为底部的旋转盘安装面，两个旋转盘的同轴度公差需要控制在0.02mm以内，避免旋转过程中出现卡滞或运动轨迹偏移；导轨组件通过两个定位销与旋转盘端面固定，安装时需要保证导轨槽与滑块的配合间隙在0.01-0.03mm之间，既保证滑块滑动顺畅无卡顿，又不会因间隙过大出现运动窜动。输出端的直线导杆与设备执行件连接时，需要保证导杆轴线与旋转盘端面的平行度公差不超过0.04mm，防止侧向力作用下导杆出现弯曲变形，缩短机构使用寿命。

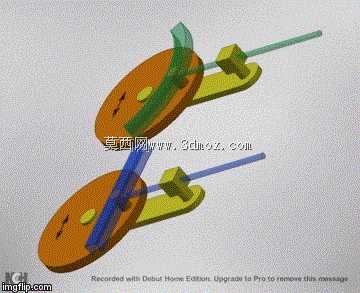

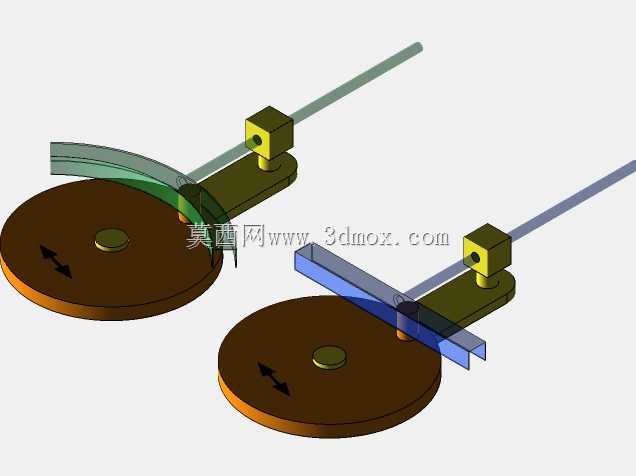

设计过程中，首先围绕核心需求展开：常规垂直于推力方向的直导轨结构，在旋转盘带动滑块运动时，输出端的前推与回拉速度呈对称分布，无法满足部分工位需要“快速前推、延迟回拉”或者“慢速进给、快速退回”的差异化动作要求。因此在导轨型线设计阶段，通过将导轨从向前位置做定向弯曲，改变滑块在旋转盘转动不同角度时的位移分量：当旋转盘转动到前推行程区间时，弯曲导轨会让滑块沿直线导杆方向的位移速度更快，缩短前推动作的耗时；而在回拉行程区间，导轨的弯曲形态会让滑块的直线方向位移速率降低，实现延迟回拉的效果，不需要额外增加凸轮、变速齿轮等附加结构，仅通过导轨型线的调整就能实现运动规律的定制化，大幅简化了机构的整体结构，降低了装配与维护的难度。

在功能特性上，这套机构的运动件全部采用面接触配合，相比点接触的凸轮传动结构，接触应力更小，在中低速连续运转工况下的磨损量更低，不需要频繁更换易损件；同时导轨与滑块的配合面可以开设储油槽，加注润滑脂后能实现长时间免维护运转，适合在无尘车间、食品包装线等不方便频繁停机维护的场景使用。对比齿轮齿条式的旋转直线转换结构，这套机构不需要严格保证齿轮齿条的啮合中心距，安装容错率更高，对安装基座的加工精度要求更低，能有效降低设备整体的制造成本。

实际选型应用时，需要根据执行端的负载大小调整旋转盘的直径与导轨的截面尺寸：如果是轻载的标签送进、小件推料场景，旋转盘直径可以控制在80-120mm，导轨采用矩形截面、厚度5mm的结构即可满足强度要求；如果是重载的冲压送料、工件移位场景，需要将旋转盘直径加大到150-200mm，导轨截面厚度增加到8-10mm，同时滑块与导轨的配合面需要加装耐磨衬套，提升机构的负载能力。安装边界上，整套机构的横向占用尺寸由旋转盘直径与导杆行程决定，导杆的最大伸出长度不超过旋转盘直径的1.2倍，安装时需要在旋转盘的径向预留至少10mm的安全间隙，避免运转过程中与周边设备部件发生干涉；轴向方向上，导轨与滑块的堆叠高度不超过35mm，对安装空间的轴向尺寸要求较低，能适配结构紧凑的小型自动化设备内部安装需求。

在不同的应用场景下，还可以通过更换不同弯曲曲率的导轨组件，快速切换输出端的运动规律，不需要拆卸整套旋转动力部分，大幅缩短产线换型的调整时间。比如在小件分拣工位，需要执行端快速前推抓取工件后延迟回拉等待检测信号，只需要更换对应曲率的前弯导轨即可实现；而在印刷设备的进纸工位，需要慢速前推保证纸张对位精度、快速回拉缩短空行程，只需要调整导轨的弯曲方向与曲率参数，就能匹配对应的动作要求，机构的通用化程度较高，能覆盖多类轻工自动化设备的直线动作输出需求。
