带中心圆孔的有限元分析用空心板

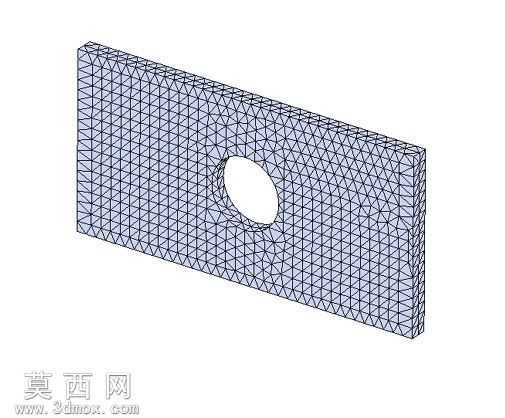

该空心板三维模型采用SolidWorks软件完成参数化建模，建模过程以长方体为基础基体，通过拉伸凸台命令生成基础板件实体，再于板件几何中心位置执行拉伸切除操作，加工出贯穿板厚的圆形通孔，最终形成带中心圆孔的矩形空心板结构。模型完成基础几何建模后，对实体进行了网格划分处理，采用三角形自由网格对整个板件进行离散化处理，网格覆盖板件全部外表面与内部结构，圆孔周边区域网格进行了适当加密处理，以保证后续力学分析的计算精度，网格划分结果清晰呈现于模型展示视图中，可直观看到单元分布状态。材质设定阶段，模型默认采用通用结构钢材质参数，预设了弹性模量、泊松比、密度等基础力学属性，可直接用于静力学、动力学等各类有限元分析场景，无需重复进行材质参数配置。结构设计上，该空心板采用等厚度矩形截面设计，中心圆孔的设置可用于穿装连接件、管线或是作为减重孔使用，板件边缘均做了直角规整处理，无额外倒角、圆角等工艺特征，整体结构简洁规整，符合力学分析用标准试样的设计思路，可用于模拟带孔板件在拉伸、弯曲、剪切等不同载荷工况下的应力分布、变形情况，也可作为有限元教学培训中的基础教学案例，帮助学习者掌握实体建模、网格划分、边界条件施加、结果后处理等完整的有限元分析流程。模型几何特征完整，无多余冗余特征，建模过程保留了完整的特征树，可根据实际使用需求对板件的长宽高尺寸、中心圆孔的直径、板件厚度等参数进行灵活修改，快速生成不同规格的带孔空心板模型，适配不同的分析场景与使用需求。
