多自由度陀螺球运动教学演示结构

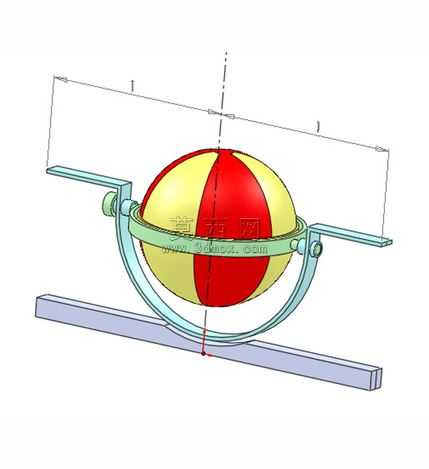

本作品为面向运动学与动力学研究教学场景打造的陀螺球演示结构，整体建模过程严格遵循机械结构运动逻辑，以多自由度转动支撑体系为核心搭建框架。建模阶段首先完成核心球体的参数化构建，将球体划分为多块对称曲面区域，通过曲面缝合、实体化操作生成完整球坯，后续为不同分区赋予差异化的哑光材质，红黄相间的配色既清晰区分球面区域，也便于后续运动过程中观察转动姿态变化。支撑结构部分采用分层设计，最下方为平直矩形安装底座，作为整个结构的承载基准，建模时通过拉伸特征快速生成底座实体，对棱边做微小倒角处理避免应力集中，同时赋予浅灰色金属哑光材质还原金属基座的质感。中层为环形万向支撑环，通过两侧同轴销轴与底座两侧的立式支座连接，该支撑环可绕水平销轴做定轴转动，建模时通过扫描特征生成环形主体，对销轴配合位置做公差适配的结构设计，保证转动副的装配合理性。内层为环抱球体的卡箍结构，通过垂直于中层支撑环转轴的销轴与支撑环连接，可实现另一维度的定轴转动，球体则嵌套于内层卡箍内部，可绕自身球心做全向转动，三层转动结构相互配合，实现单球体多自由度的运动模拟，完整复现陀螺仪的差岁运动、单自由度离散振动的运动特性。材质渲染阶段，对所有转动销轴部位赋予亮面金属材质，模拟销轴的光滑耐磨特性，支撑环与卡箍结构采用淡青色半哑光工程塑料材质，既区分不同结构层级，也能清晰展现结构的轮廓边界。设计过程中充分考虑运动动画的制作需求，所有转动副的转轴位置都做了基准轴标注，各部件之间预留了合理的运动间隙，避免后续动画模拟时出现结构干涉问题，整体结构简洁直观，能够清晰展示多自由度转动系统的运动原理，可直接用于运动学课程的原理演示、动力学仿真分析的基础模型使用，帮助学习者直观理解离散振动系统、陀螺仪运动的相关力学特性。
