非线性分析用弹性夹紧结构设计

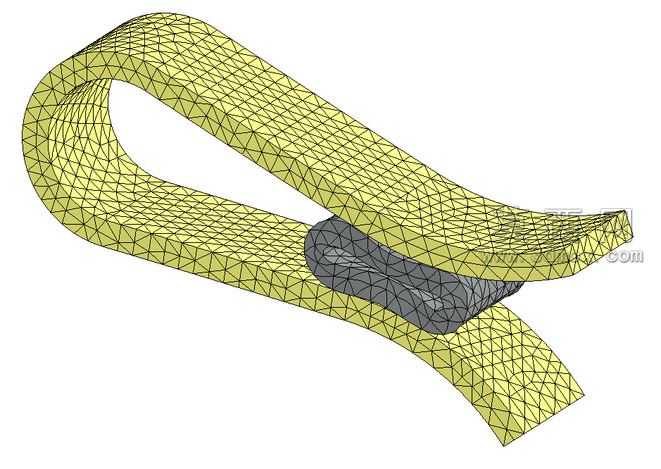

本作品为面向非线性工程分析打造的弹性夹紧结构三维模型，建模阶段严格遵循实际弹性夹的成型逻辑，先通过草图绘制出夹体的连续弯曲轮廓，精准把控夹身的弧形过渡曲率与开口端的张角参数，确保整体形态符合弹性夹持部件的力学构型基础。建模过程中对夹体的薄壁带状结构做了精细化处理，通过曲面放样、加厚等操作还原夹身的均匀壁厚特征，同时对中部的接触压合区域做了局部结构细化，还原两个夹臂叠合接触的贴合面形态，保证后续网格划分时接触区域的单元质量能够满足非线性计算要求。模型采用网格预览形式呈现结构离散效果，黄色网格区域为弹性夹主体，采用高密度三角形网格划分，网格尺寸沿夹身曲率变化做自适应调整，在弧形弯折区域适当加密网格，避免大变形计算时出现单元畸变问题；中部灰色接触区域单独做网格细化处理，保证接触对的计算精度，能够精准模拟夹持过程中两个接触面的压合、滑移等非线性接触行为。材质设定上，夹体主体采用典型弹簧钢材料参数，赋予其高弹性极限、良好抗疲劳性能的材料属性，接触区域保留与主体一致的材质特性，同时在接触设置中定义合理的摩擦系数与接触刚度，匹配实际金属夹片接触的物理特性。结构设计层面充分考虑大位移、大应变的非线性分析需求，夹身的弯曲弧度经过反复调整，既保证夹持状态下能够产生足够的弹性变形提供夹紧力，又避免变形量超过材料屈服极限出现塑性失效，开口端的平直段设计预留了足够的施力与装夹空间，能够适配不同厚度工件的夹持仿真场景。整个模型的建模逻辑完全服务于工程仿真分析需求，所有结构细节都围绕非线性计算的收敛性与结果准确性打造，既还原了弹性夹紧件的真实结构形态，又通过合理的几何简化与网格预处理，为后续的静力学非线性分析、夹持力测算、变形量验证等工程计算提供可靠的模型基础，可直接用于SolidWorks仿真模块的非线性分析教学与工程验证场景。
