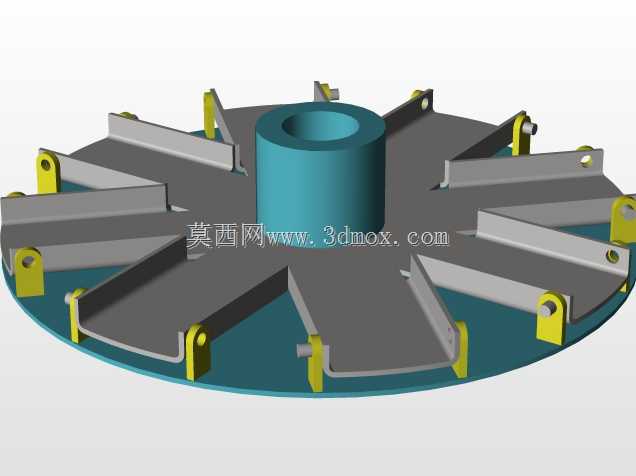

可调角度径向滑槽阵列调节机构

项目分类:3D模型 发布时间:2021-10-16 ID:325056
  • 可调角度径向滑槽阵列调节机构
  • 可调角度径向滑槽阵列调节机构

在轻工分拣、多工位同步送料、圆周定位工装的设计场景中,经常会遇到需要在同一圆周面上同步调整多个工位径向角度、统一改变工位导向槽倾斜角度的需求,这类需求如果采用每个滑槽单独调节的结构,不仅装配调试效率低,还容易出现各滑槽角度不一致、同步性差的问题,长时间运行后单个调节点的松动还会导致工位偏移,影响整条产线的运行精度。这套径向滑槽阵列调节结构,正是针对这类圆周多工位同步调角的场景设计的核心调节单元,区别于传统的单滑槽独立锁紧结构,它采用中央集成调节的思路,把所有滑槽的角度调节动作集中到中央的螺母部件上,通过改变中央螺母的轴向位置,就能同步带动所有周向排布的滑槽绕自身铰接点转动,一次性完成所有滑槽的角度统一调整,不需要逐个校准每个滑槽的角度,调试效率相比独立调节结构提升数倍,也从结构根源上避免了各滑槽角度不一致的问题。

从实际功能特性来看,这套结构的核心优势在于调节的同步性与自锁稳定性,所有滑槽沿圆周方向均匀排布,每个滑槽的内端都与中央调节螺母的外缘通过铰接副连接,当中央螺母沿着中心轴做轴向移动时,会通过铰接点带动每个滑槽同步偏转,滑槽的偏转角度与螺母的轴向位移呈线性对应关系,操作人员只需要转动中央的调节螺杆带动螺母移动,就能精准控制所有滑槽的倾斜角度,调节到位后依靠螺纹副的自锁特性就能保持角度固定,不需要额外增加锁紧销、紧定螺钉这类辅助锁紧零件,简化了整体结构的零件数量,也降低了后期维护的复杂度。滑槽本身采用平直导向面设计,槽宽可以根据实际输送的工件尺寸、导向件的直径做适配调整,槽体的边缘做了小圆角过渡,避免工件或者导向滑块在槽内滑动时出现卡滞、刮擦的问题,适合作为小型工件的圆周分拣导向、多工位加工的径向进给导向、可变径圆周定位工装的基础调节单元使用。

在设计思路上,这套结构没有采用复杂的齿轮同步、连杆差动这类成本较高的同步方案,而是充分利用了螺纹调节的高精度、易自锁的特性,把周向均匀分布的滑槽的转动自由度,通过铰接连杆转化为中央螺母的直线移动自由度,整个传动链没有多余的中间传动零件,传动间隙小,调节精度可以控制在较小的角度误差范围内。设计时需要重点关注几个核心尺寸的匹配:首先是中心轴的直径与中央螺母的行程匹配,螺母的最大轴向行程要对应滑槽从最小倾斜角度到最大倾斜角度的完整偏转范围,避免出现螺母走到行程极限还没达到目标调节角度,或者螺母行程冗余过大导致整体结构轴向尺寸浪费的问题;其次是每个滑槽的铰接点位置,滑槽与底座的铰接点要设置在滑槽靠近内端的位置,保证螺母移动时滑槽的偏转角度线性度好,不会出现角度突变、调节死点的问题;最后是整体的安装边界,整个结构的径向最大尺寸由滑槽处于最大外摆角度时的外端直径决定,轴向尺寸由中心轴的长度、螺母的厚度以及调节端的操作空间决定,安装时只需要固定底部的安装法兰,将中心轴与驱动部件连接即可,不需要复杂的找正步骤,适配性较强。

从实际使用的场景延伸来看,这套结构可以直接集成在小型旋转工作台的台面上,作为可变角度的工件导向滑槽使用,当需要调整工件沿径向滑动的速度或者出料位置时,只需要调节中央螺母就能改变所有滑槽的倾斜角度,适配不同尺寸、不同重量的工件分拣需求;也可以用在圆周排布的多工位钻孔、压装工装中,通过调整滑槽的角度改变加工工位的径向位置,实现不同直径圆周上的工位快速切换,不需要重新制作工装板,缩短产线换型的调试时间。结构整体没有易损的精密零件,所有铰接点都可以采用自润滑衬套,长时间运行也不需要频繁加注润滑脂,维护成本较低,适合在中小型自动化设备的工位调节环节推广使用。
