直列五缸活塞曲柄连杆机构装配模型

这套直列五缸活塞机构的三维装配，完整还原了往复式动力核心的运动传递逻辑，在动力设备的正向开发、教学演示以及结构验证场景中都有很高的参考价值。从实际工程应用来看，这类直列多缸活塞结构广泛应用于大排量乘用车、特种工程车辆以及固定动力机组的动力核心部分，相比四缸机型，五缸结构的点火间隔角更小，动力输出的平顺性有天然优势，同时相比六缸机型又能缩短整机轴向长度，在紧凑机舱布局的场景下有独特的适配性。

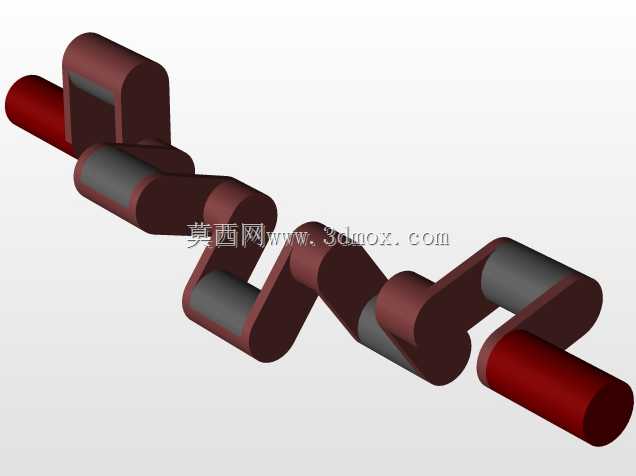

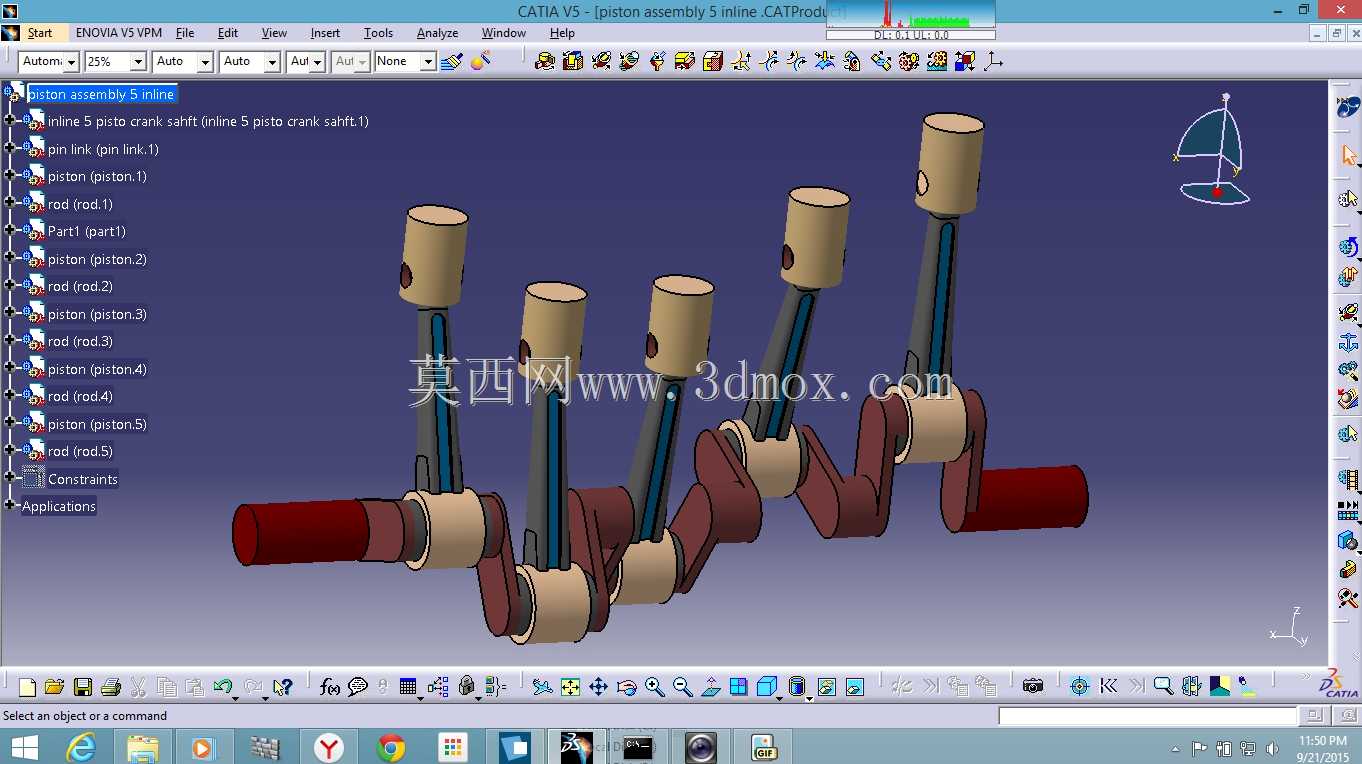

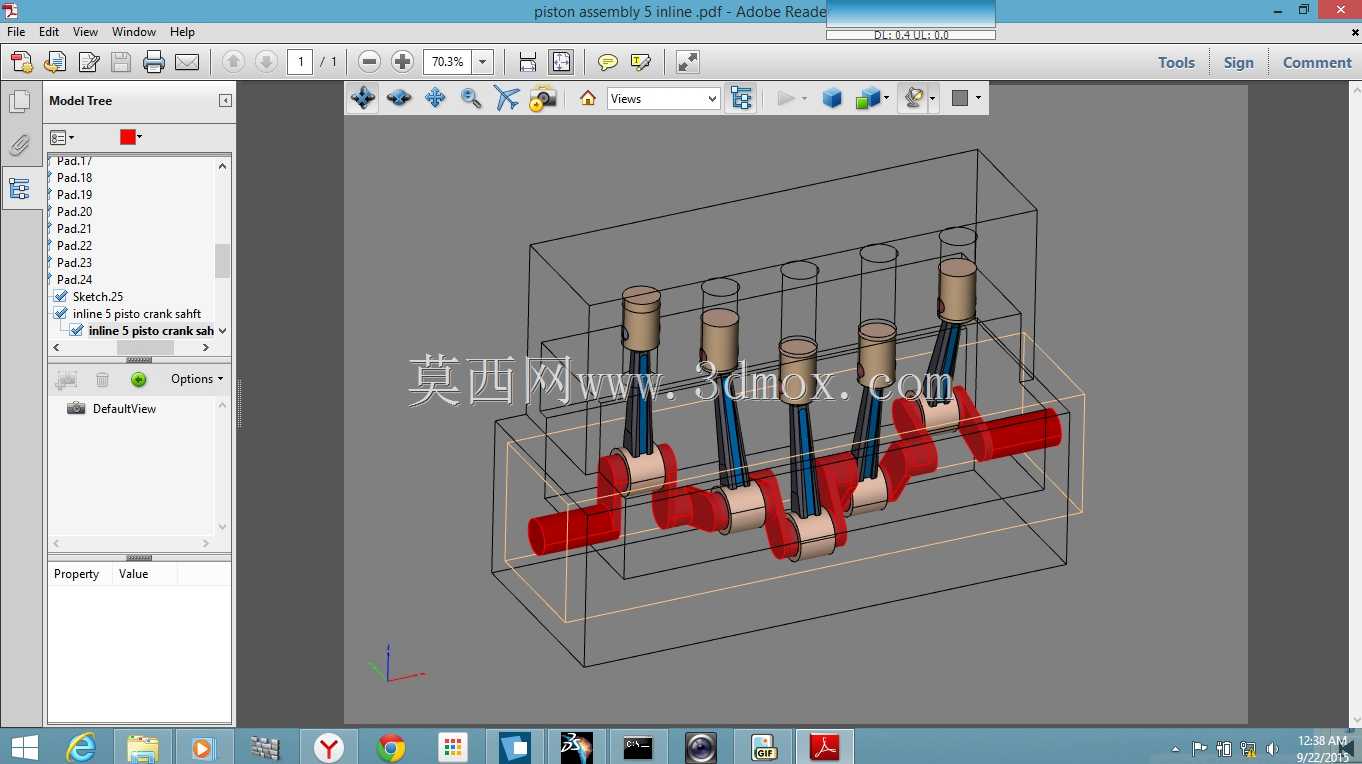

模型完整呈现了活塞组、连杆组、曲轴组以及缸体支撑结构的装配关系，每个活塞通过活塞销与连杆小头铰接，连杆大头通过轴瓦结构与曲轴的连杆轴颈配合，曲轴两端通过主轴颈支撑在缸体的主轴承座上，整套结构的运动逻辑完全符合实际内燃机的工作循环：活塞在缸套内做上下往复直线运动，通过连杆将直线运动转化为曲轴的旋转运动，进而向外输出扭矩。设计过程中，首先要确定的是缸心距参数，这是决定整机横向尺寸的核心边界，直列五缸的缸心距需要兼顾缸套壁厚、冷却水腔空间以及缸体结构强度，避免相邻缸之间出现壁厚不足导致的密封失效或者强度不足问题；其次是曲轴的曲柄销布置角度，五缸机型的曲柄夹角需要匹配点火顺序，保证各缸往复运动的惯性力尽可能平衡，降低整机运转时的振动水平，模型里的曲轴曲柄相位完全按照实际量产机型的平衡逻辑设置，能够完整演示各缸活塞的运动相位差。

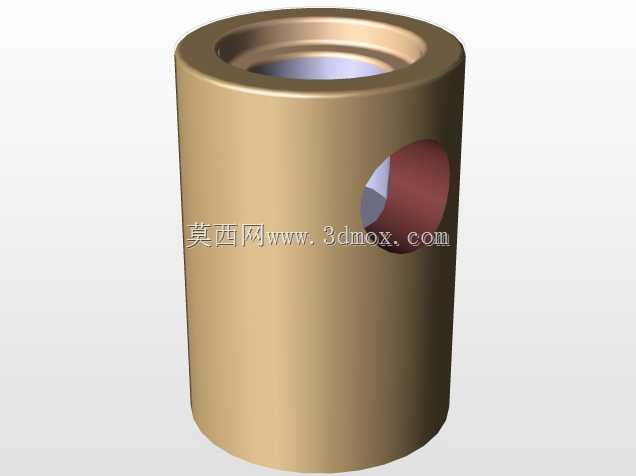

从安装边界来看，整套机构的轴向尺寸由曲轴总长度、前端轮系安装位以及后端飞轮连接位共同决定，径向尺寸则需要考虑活塞行程、连杆摆动角度以及缸体的外壁厚度，模型中预留了曲轴前后端的支撑安装位，缸体部分也保留了与缸盖、油底壳连接的贴合面，能够直接用于上层装配的搭建。活塞部分的结构还原了活塞环槽、活塞销座的细节，连杆部分区分了杆身、大头盖、螺栓连接位的结构，能够清晰展示连杆的拆分装配逻辑，对于理解发动机大修时的活塞连杆组拆装流程也有直观的帮助。

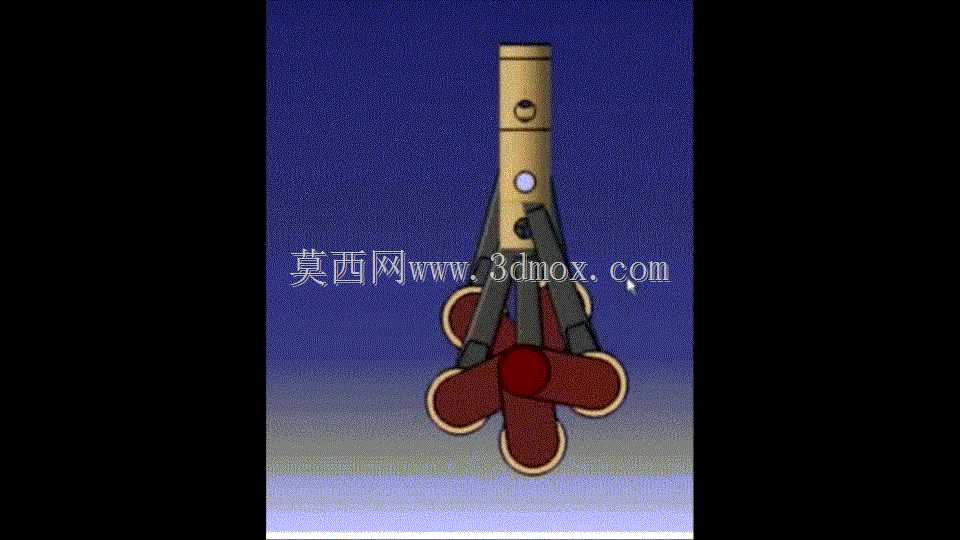

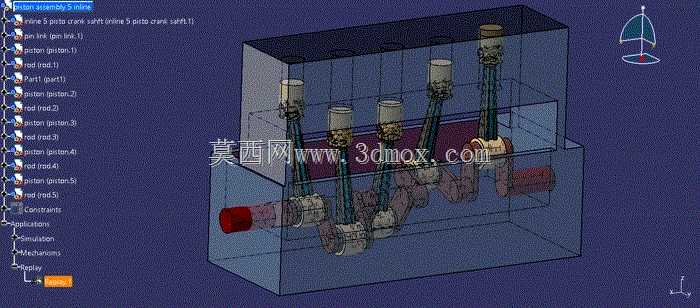

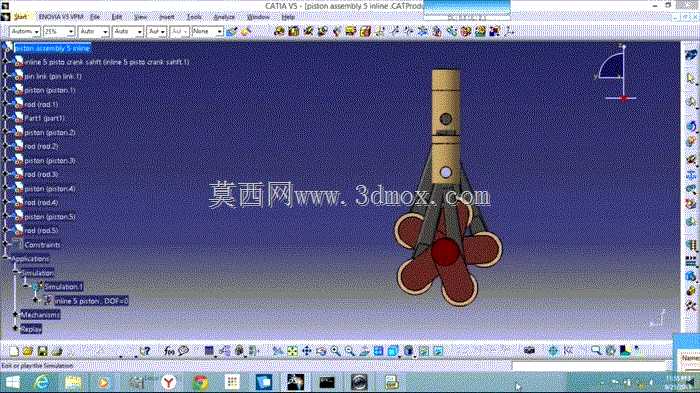

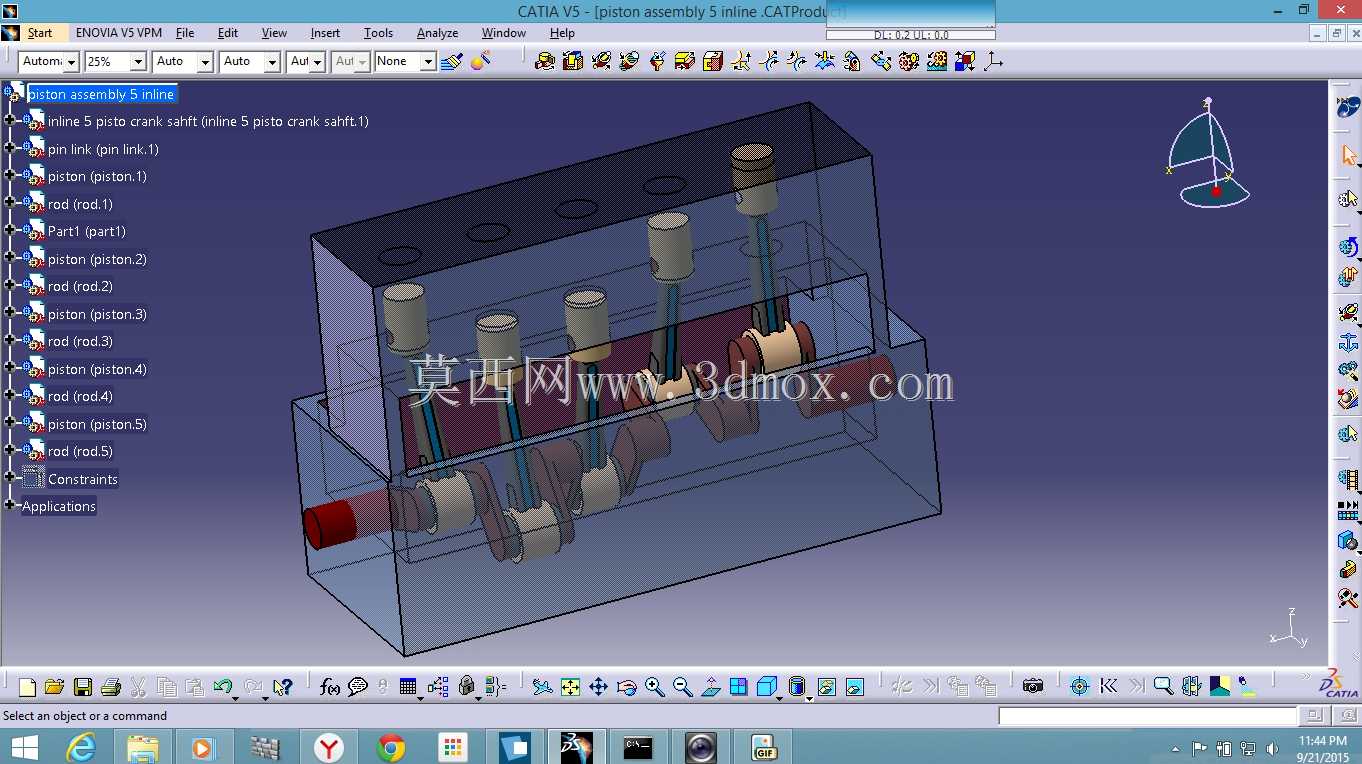

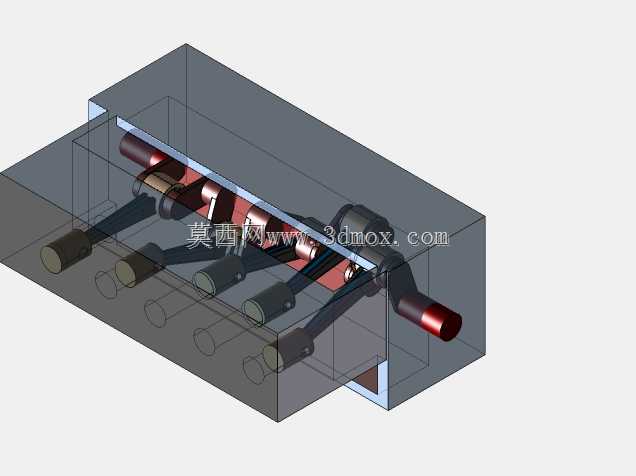

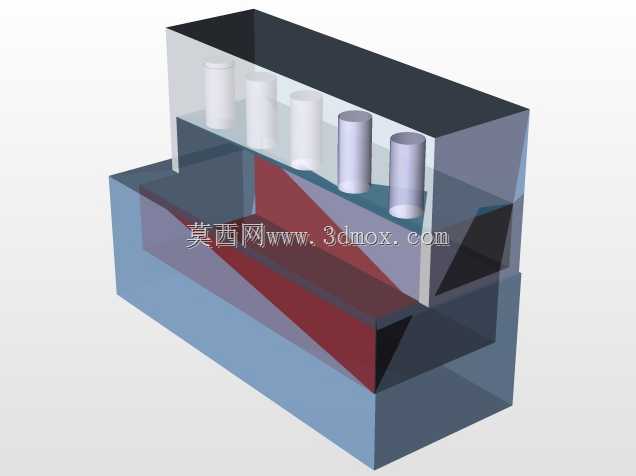

在功能特性上，这套模型带完整的运动副约束，可以直接进行运动仿真，能够演示曲轴旋转一周过程中五个活塞分别处于进气、压缩、做功、排气冲程的不同位置，直观展示多缸机连续做功的动力输出过程。相比单缸或者双缸的机构模型，五缸结构的惯性力平衡逻辑更复杂，模型中曲轴的平衡块布置也完全按照实际工程设计设置，能够在仿真中直观看到平衡块对旋转惯性力的抵消作用，对于理解发动机的振动抑制设计有很强的参考意义。缸体部分采用半透明的展示方式，能够在不拆解装配的情况下直接观察内部活塞、连杆、曲轴的运动状态，非常适合用于结构教学、方案展示场景，不需要额外做剖面处理就能清晰展示内部传动关系。

从设计思路的角度，这类直列多缸机构的建模首先要确定核心的运动参数：包括缸径、活塞行程、连杆长度、曲柄半径，这些参数直接决定了整机的排量、压缩比以及动力学特性，建模时需要先搭建运动骨架，确定各部件的运动轨迹和干涉边界，再逐步细化每个零件的结构。比如连杆长度的选择需要兼顾摆动角度和整机高度，连杆太短会导致活塞侧压力过大，加剧缸套磨损，太长则会提升整机高度，增加布置难度；活塞销的偏移量设计也需要考虑做功冲程时活塞敲缸的问题，这些细节在模型的装配关系中都有对应的体现，各部件之间的配合间隙也按照实际工程公差的逻辑预留，能够在仿真中检查运动过程中的干涉情况。

在实际的工程开发中，这类活塞曲柄连杆机构的三维模型是整个动力总成开发的基础，后续的配气机构、冷却系统、润滑系统、燃油供给系统的布置都要围绕这个核心机构的边界来开展，模型中预留的曲轴前端输出位可以连接正时齿轮、水泵、发电机等附件驱动结构，后端则可以连接飞轮、离合器总成，缸体上的预留空间也能够布置冷却水套、润滑油道，完全符合实际开发中的装配逻辑。对于三维建模从业者来说，这套模型的装配层级设置、运动副约束方式、零件细节的简化逻辑都有很高的参考价值，既保留了核心的结构特征和运动关系，又对非核心的倒角、小尺寸螺纹等细节做了合理简化，能够在保证仿真运行流畅度的前提下，完整展示机构的工作原理和结构特点。
