费斯托LFR系列调压过滤器三维结构模型

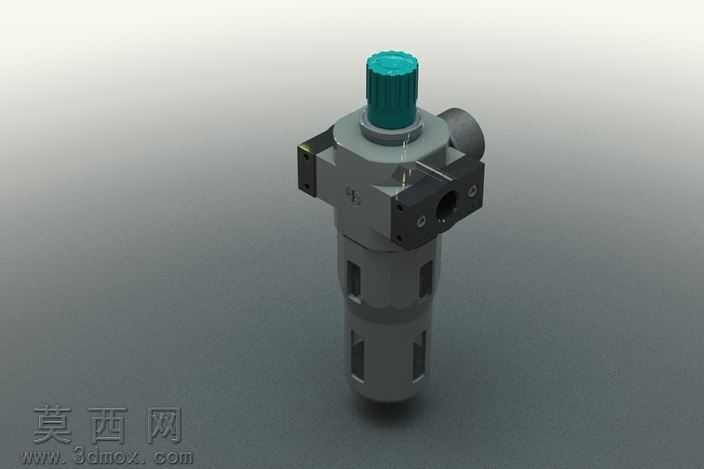

本模型为气源处理类调压过滤元件的三维数字化建模成果，建模过程以实物测绘参数为核心依据，严格遵循气动元件的工业设计规范完成全结构还原。建模阶段优先采用参数化特征构建逻辑，对阀体主体、调压旋钮、压力表接口、过滤腔、排水组件等核心结构进行独立特征拆分，通过拉伸、旋转、扫掠等基础建模命令完成主体轮廓搭建，针对阀体上的安装孔位、密封槽、气流通道等细节结构，采用布尔运算与倒角命令做精细化处理，确保所有装配尺寸符合气动元件的通用安装标准，可直接用于虚拟装配验证与气动回路仿真场景。材质渲染阶段结合实物的材质属性做分层材质赋予：顶部调压旋钮采用哑光工程塑料材质，调整粗糙度参数模拟防滑纹理的磨砂质感；阀体主体采用浅灰色压铸铝合金材质，添加细微的金属颗粒纹理还原压铸壳体的表面质感；嵌入式压力表的表盘采用高透明PC材质搭配白色刻度盘与黑色指针，还原仪表的通透视觉效果；过滤腔的观察视窗采用半透明工程塑料材质，调整透光率参数模拟可观察内部滤芯状态的视觉特性；底部排水旋钮采用与顶部调压旋钮一致的青绿色工程塑料材质，形成视觉上的色彩呼应；密封件、接口螺纹等细节部位分别赋予丁腈橡胶、镀锌金属等对应材质，提升模型的真实感。结构设计上完整还原了该类元件的功能逻辑：顶部旋钮对应调压弹簧的预紧力调节结构，侧装压力表对应输出气压的检测通道，中部过滤腔内置滤芯与导流结构，底部自动排水组件对应冷凝水排出结构，两侧的安装固定块预留了标准安装孔位，可适配通用的气源处理件安装支架。建模过程中对所有配合面做了干涉检查，确保各部件的装配关系准确，既还原了产品的外观形态，也完整呈现了内部的功能结构逻辑，可用于气动系统的教学演示、产品选型展示以及虚拟样机的装配调试场景，为气动回路的数字化设计提供精准的元件模型支撑。
