FRC赛事换档杆传动底盘结构设计

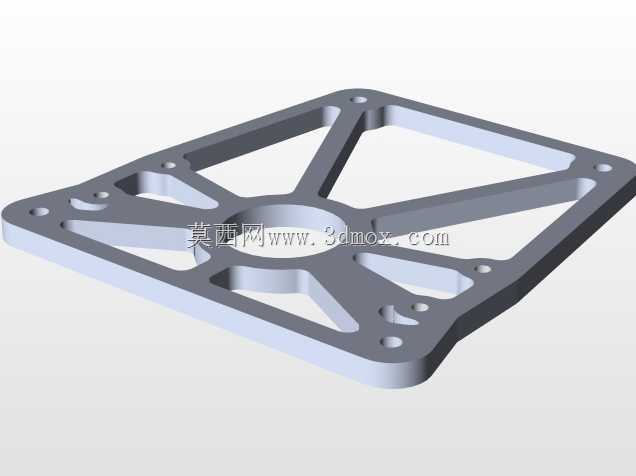

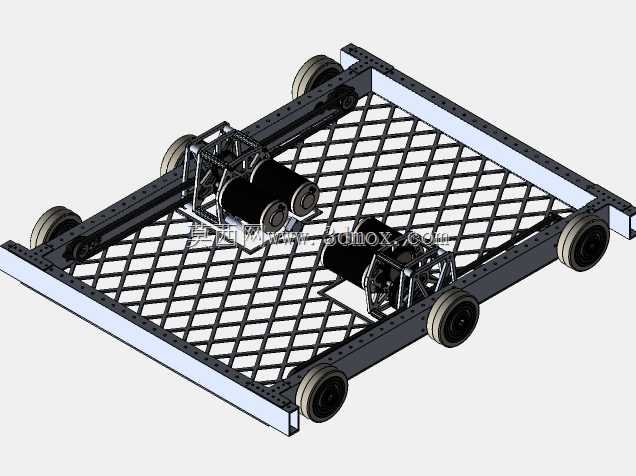

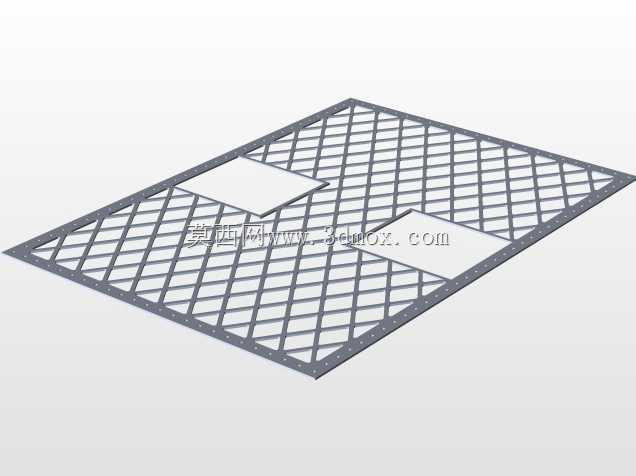

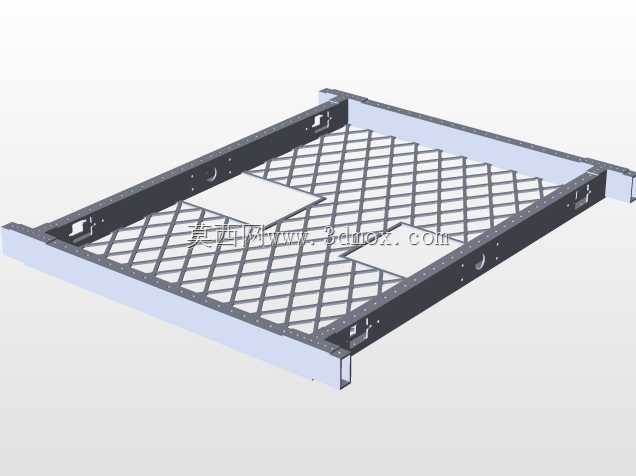

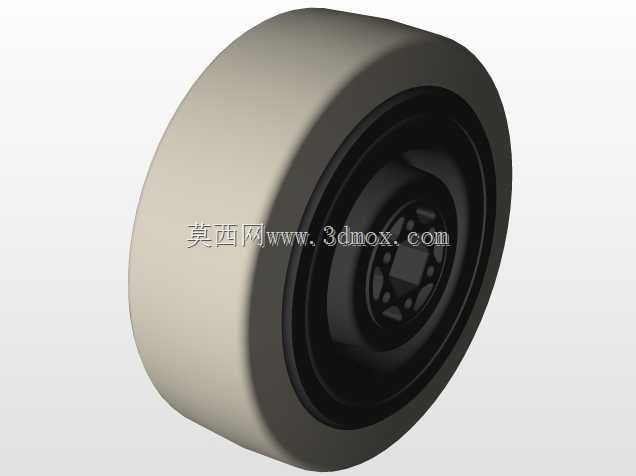

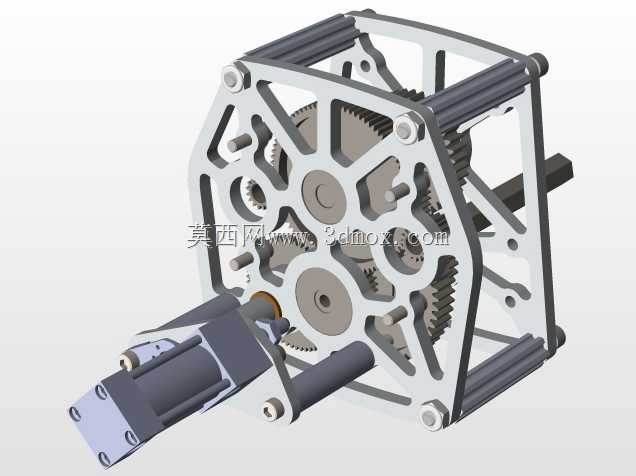

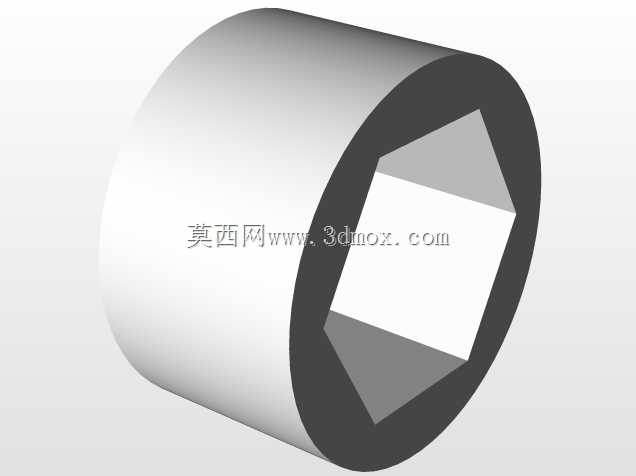

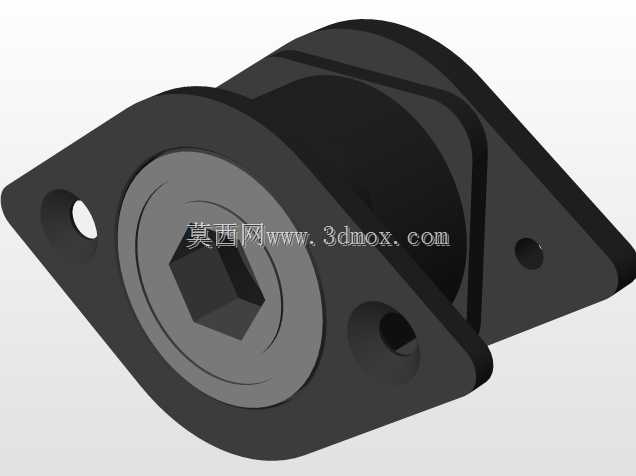

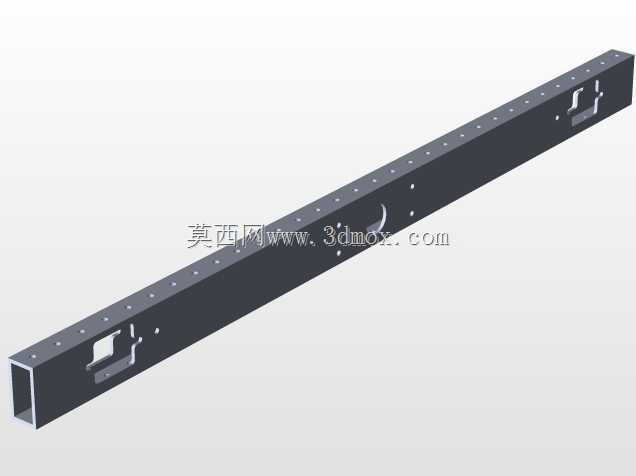

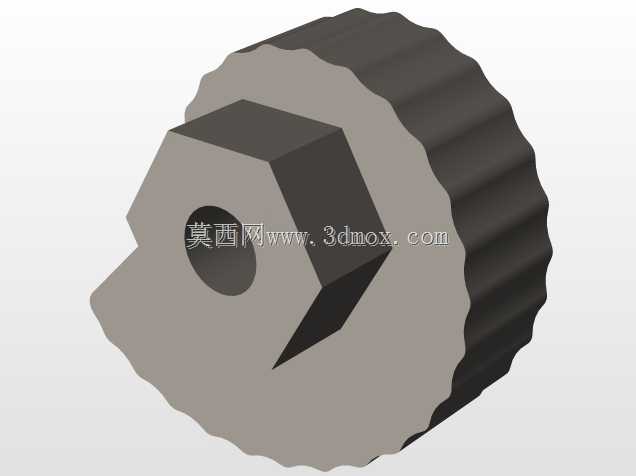

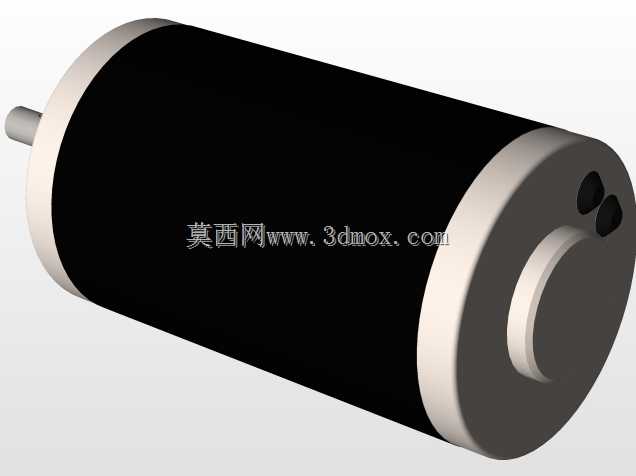

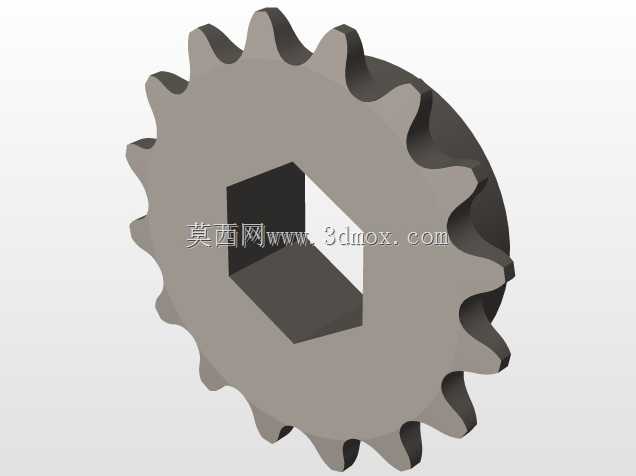

这套结构面向青少年机器人竞赛的移动作业场景设计，核心解决竞赛过程中动力输出切换、行进姿态稳定、多轮组同步驱动的实际工程问题，整体采用镂空栅格承载框架作为安装基体，框架四周通过等距分布的安装孔位预留各类功能组件的拓展接口，可根据不同竞赛任务的载荷需求快速加装执行末端、传感模块或是配重组件。底盘的轮组采用八轮对称布局，沿框架长边两侧各布置四个行走轮，轮组安装座与框架主梁之间预留了3-5mm的高度调节余量，可根据竞赛场地的地面平整度、摩擦系数调整轮组接地压力，避免行进过程中出现单侧打滑、轮组悬空的问题，每个轮组的安装座都设计了同轴度定位止口，装配时无需反复调整轮轴平行度即可保证行走直线精度，降低现场调试的时间成本。换档传动组件集中布置在框架中部靠前的位置，采用双动力单元并行布置的结构，两套动力输出路径通过换档拨叉机构实现动力通断与转速区间切换，拨叉的滑动导轨直接集成在传动单元的安装支架上，省去了额外的导向支撑零件，既压缩了传动组件的整体占用空间，也减少了装配累计误差对换档顺畅度的影响。传动单元的安装支架与主框架之间采用可拆卸的螺栓连接，支架与框架贴合面设计了两个定位销孔，日常维护时可整体拆下传动组件进行检修、润滑或是参数调整，复位时通过定位销即可快速回到初始安装位置，不会出现传动同轴度偏差。框架主体采用镂空栅格结构，并非单纯为了减重，栅格的每根筋条都沿载荷传递方向布置，行进过程中地面传来的冲击载荷会通过轮组安装座沿筋条分散到整个框架平面，避免局部应力集中导致框架变形，同时栅格的镂空间隙可直接作为线束、气动管路的走线通道，无需额外设计走线槽，线束可通过扎带直接固定在栅格筋条上，既规整了内部走线，也避免竞赛过程中线束被运动部件剐蹭拉扯。换档机构的拨叉行程经过反复校核，拨叉滑动到两个极限位置时都有硬限位结构，不会出现换档过位导致齿轮打齿的问题，拨叉的操作端延伸到框架侧面的操作窗口位置，现场调试时无需拆开框架外罩即可手动操作换档机构，测试不同档位下的动力输出特性。整套结构的安装边界控制十分紧凑，框架整体长宽比接近2:1，可适配多数竞赛项目的场地通行宽度要求，框架顶面的所有安装孔位都采用统一的孔距标准，可兼容市面上主流的竞赛机器人标准配件，不需要额外加工转接件即可完成拓展组件的安装。轮组的轮面采用高摩擦系数的包覆材质，在场地常见的PVC、木质地面上都能提供足够的抓地力，轮轴处采用自带密封的轴承单元，可阻挡场地灰尘、碎屑进入轴承内部，延长连续作业时的使用寿命，不需要频繁拆洗维护。传动单元的齿轮啮合间隙设计了微调结构，通过调整动力单元的安装位置即可改变齿轮中心距，补偿零件加工误差带来的间隙偏差，保证动力传递的平稳性，避免高速行进时齿轮传动产生过大噪音或是振动。整个底盘的重心控制在框架几何中心偏下的位置，即使在急加速、急转向或是碰撞接触的情况下，也能保持足够的稳定性，不会出现侧翻风险，框架四周的主梁都预留了防撞件的安装位置，可根据赛事规则加装缓冲防撞结构，吸收碰撞产生的冲击能量，保护内部传动组件不受损坏。
