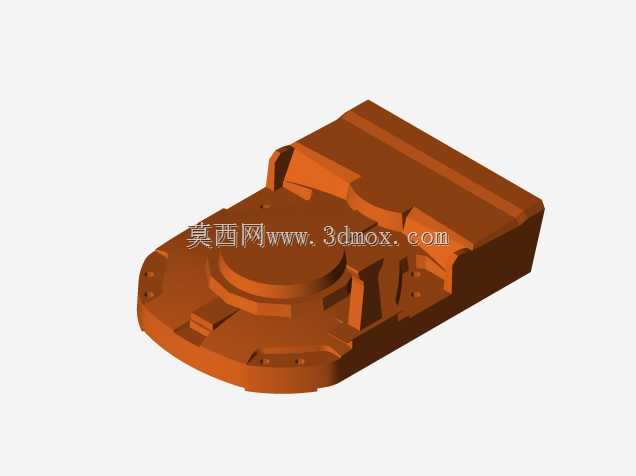

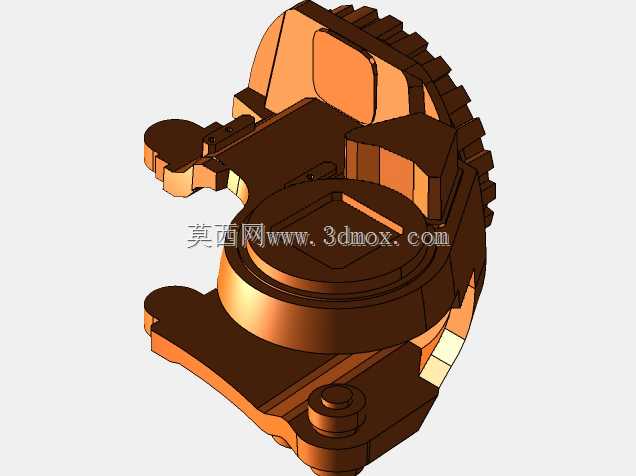

这款六轴铰接式机械臂的结构设计,核心围绕多自由度作业场景的覆盖需求展开,从关节布局到底座安装逻辑,都贴合车间实际产线的工位排布特点。先从安装边界说起,底座采用方形铸铁安装座设计,四个安装孔位的孔距匹配行业通用的工业机器人安装基座标准,安装面平面度要求控制在0.05mm以内,避免底座固定后出现应力变形影响末端重复定位精度;底座回转关节采用交叉滚子轴承承载,可承受径向、轴向与倾覆力矩的复合载荷,适配大臂伸展时的重心偏移工况,底座整体高度控制在合理区间,不会额外占用产线垂直方向的冗余空间,也能避免与周边输送线、工装夹具产生运动干涉。

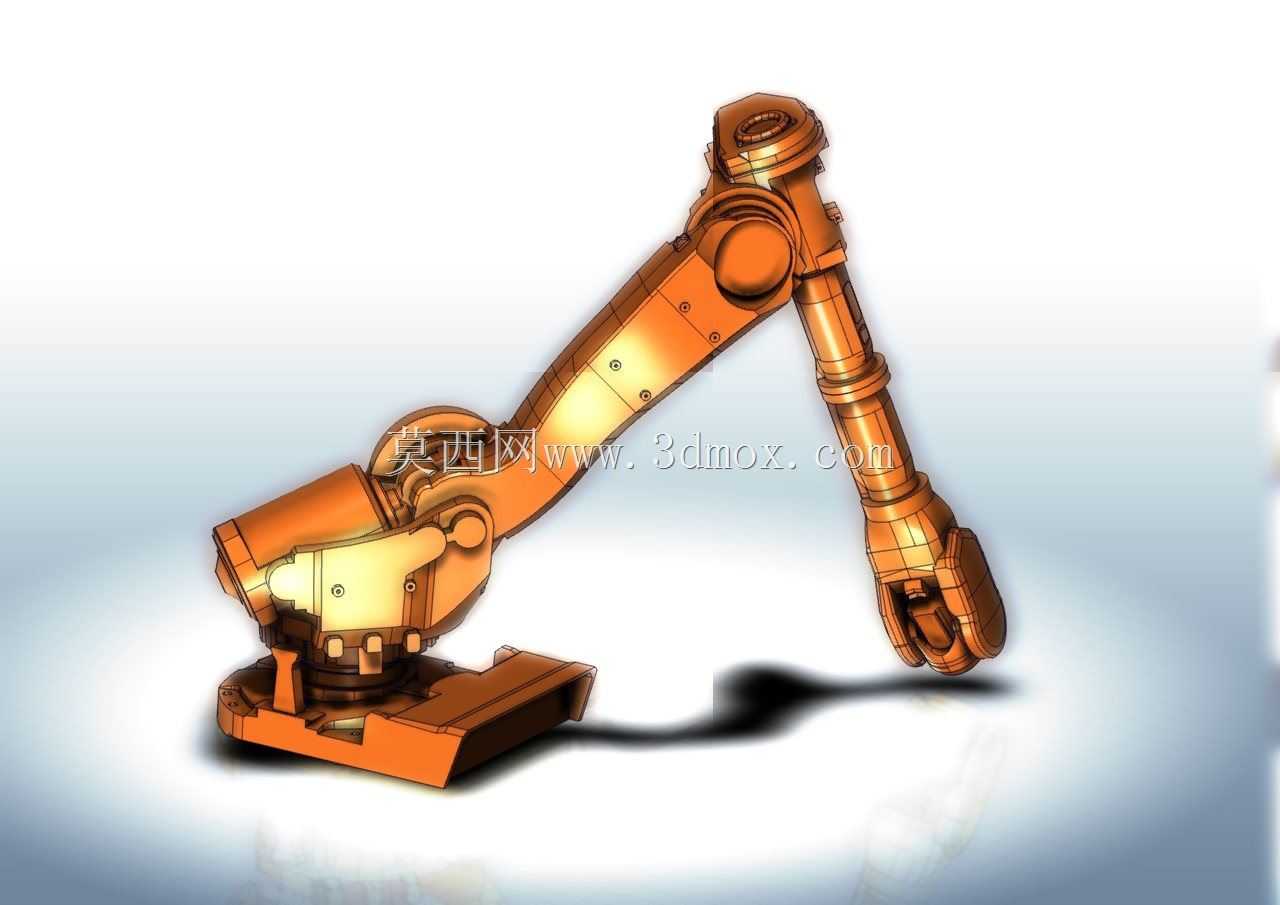

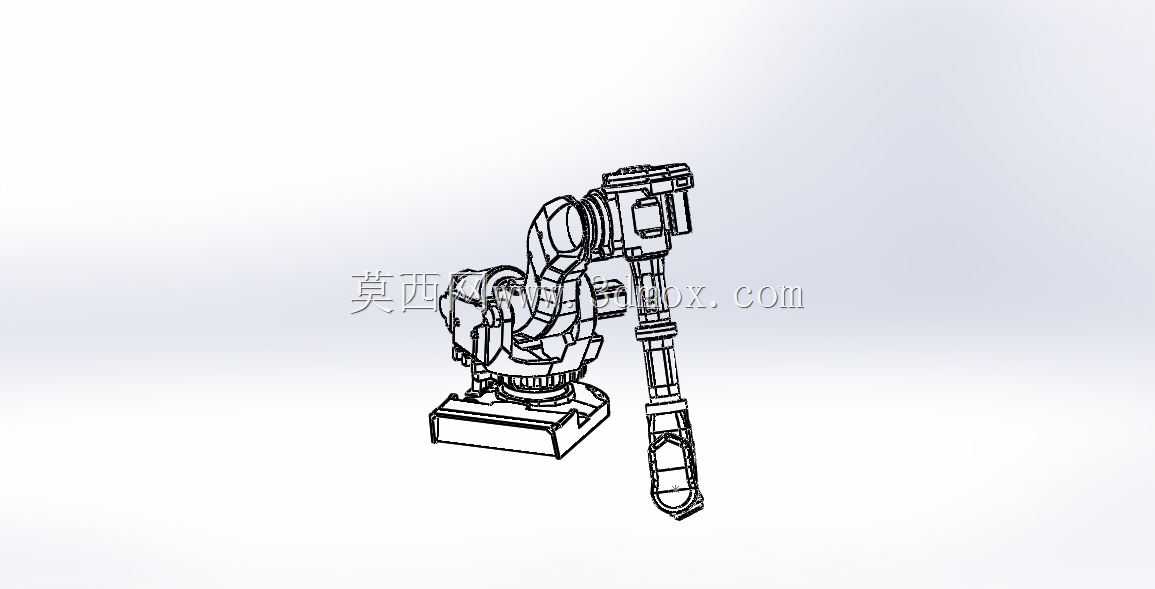

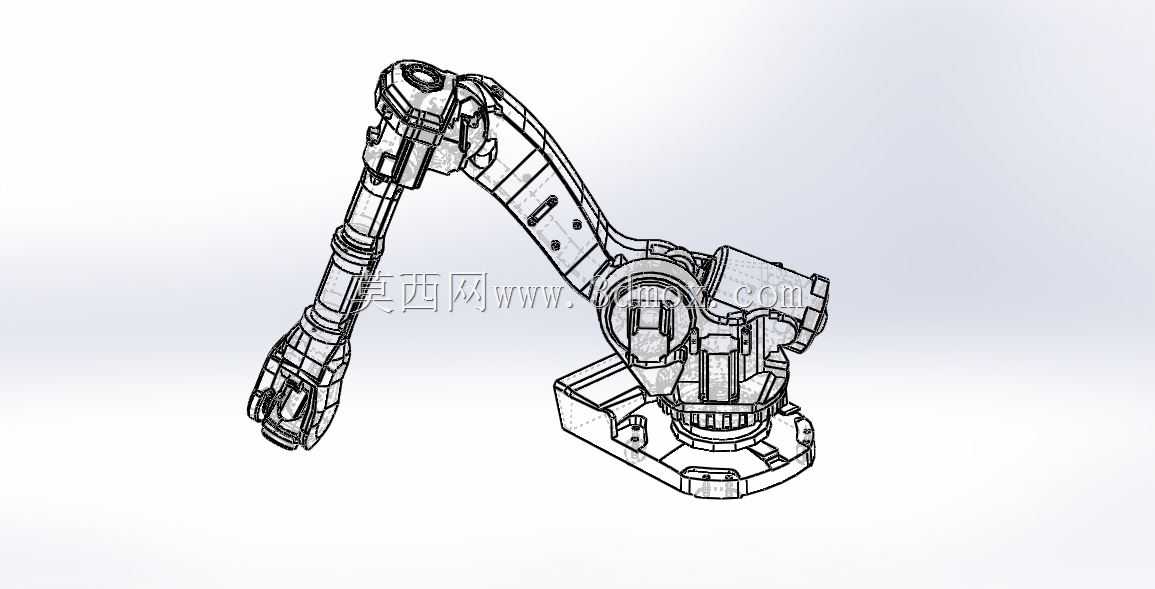

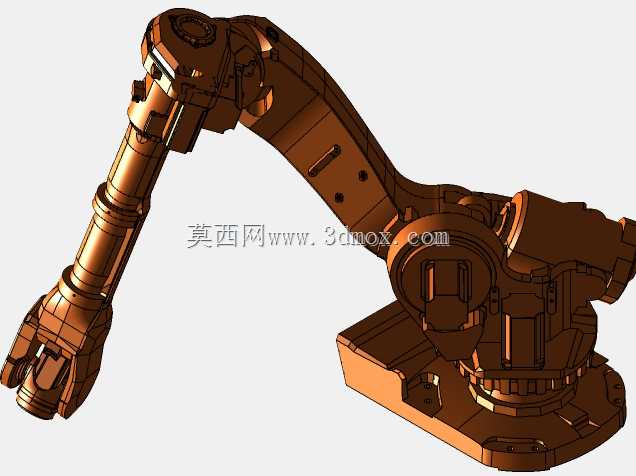

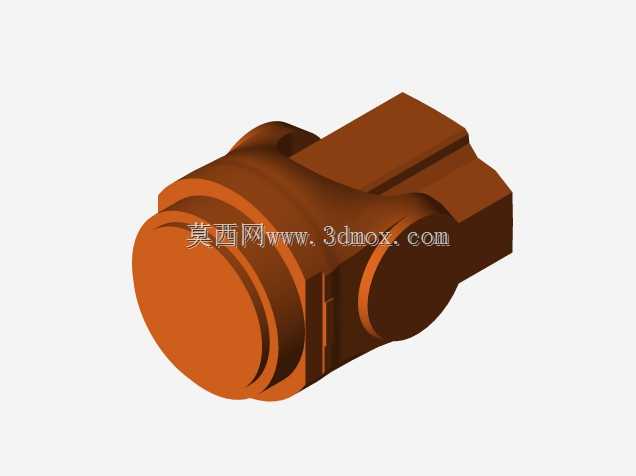

关节布局上采用六轴全铰接结构,从底座回转关节开始,依次为大臂俯仰关节、小臂俯仰关节、小臂回转关节、腕部俯仰关节、腕部回转关节,每个关节的转动角度范围都经过运动学仿真验证,大臂伸展后的最大作业半径可覆盖常见的机床上下料、码垛工位的作业范围,末端腕部的中空走线设计,可将气管、信号线缆从关节内部穿过,避免外部走线在高速运动时出现线缆缠绕、磨损的问题,也能减少外部管线对运动轨迹的干扰。
从实际应用场景来看,这类六轴机械臂可适配3C电子行业的零部件分拣、装配,汽车零部件行业的焊接、涂胶,以及通用制造领域的机床上下料、打磨抛光等多类工况,不同工况下只需要更换末端执行器即可完成功能切换,不需要对机械臂本体结构做大幅改动。设计过程中对臂体的截面做了优化,采用箱型薄壁结构搭配内部加强筋,在保证臂体刚性的前提下尽可能降低自重,减少关节电机的负载,提升运动响应速度;臂体表面的安装凸台、走线槽都做了一体化建模,后期加工时可直接通过铸造后一次铣削成型,减少二次装配的累积误差。
运动性能层面,各关节的传动结构采用伺服电机搭配谐波减速器的组合,关节处的密封结构可阻挡车间内的粉尘、切削液进入传动腔,适配机加工车间、焊接车间等多粉尘、多飞溅的作业环境;臂体的重心经过配平计算,在大臂水平伸展的极限工况下,底座的倾覆力矩仍在安全承载范围内,不需要额外加装配重块,减少整体设备的占地面积。末端法兰的安装尺寸符合行业通用标准,可快速适配夹爪、焊枪、吸盘、打磨头等多种末端执行器,法兰端面的定位销孔可保证末端执行器的重复安装精度,减少每次更换执行器后的标定工作量。
在干涉校验层面,建模过程中对全行程的运动轨迹做了碰撞模拟,确认臂体在各关节转动到极限角度时,大臂与底座、小臂与大臂、腕部与小臂之间都预留了足够的安全间隙,不会出现结构剐蹭;关节处的限位凸台做了软、硬双重限位设计,硬限位为机械结构挡块,可在软件限位失效时强制停止关节转动,避免设备超程损坏,软限位则通过控制系统参数设置,可根据实际工位的作业范围灵活调整转动角度,适配不同大小的作业空间。
从维护便利性角度,每个关节的电机、减速器都设计了独立的检修窗口,日常维护时不需要拆解整个臂体,即可完成润滑脂更换、编码器校准等操作;臂体内部的线缆采用分仓排布,动力线与信号线分开走线,减少信号干扰,线缆接头采用快插设计,后期更换线缆时可快速插拔,减少设备停机维护时间。整体结构没有冗余的装饰性设计,所有外形结构都服务于功能需求,臂体的圆弧过渡设计一方面是为了减少应力集中,提升臂体的抗疲劳强度,另一方面也能避免尖锐棱角在运动过程中剐蹭周边设备或者操作人员,符合工业设备的安全设计要求。
