家用便携夹合式三明治加热烤制设备结构

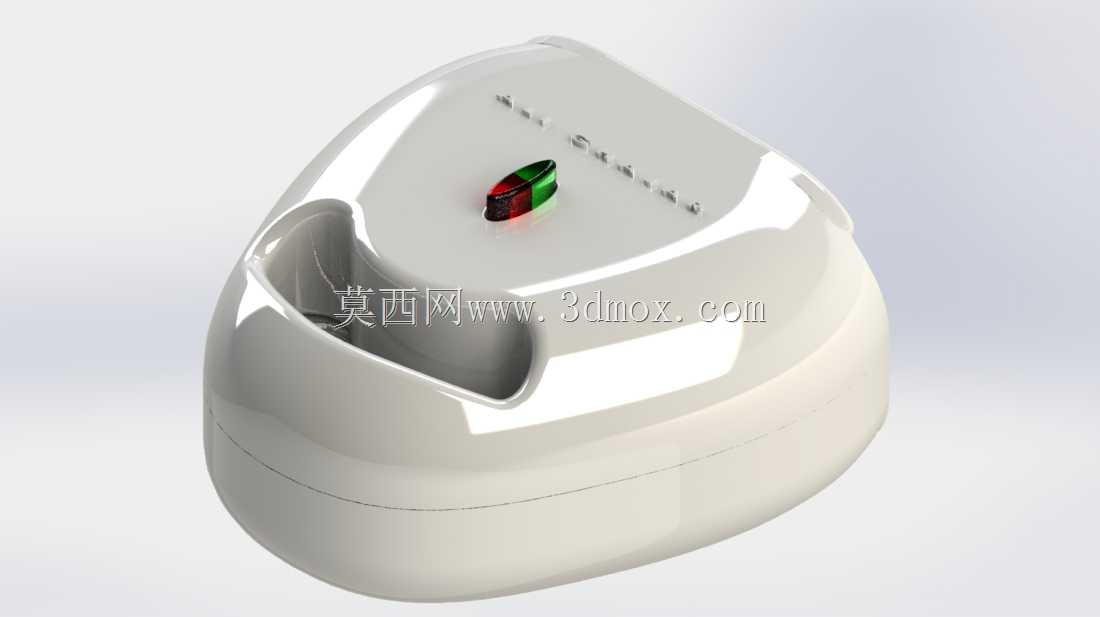

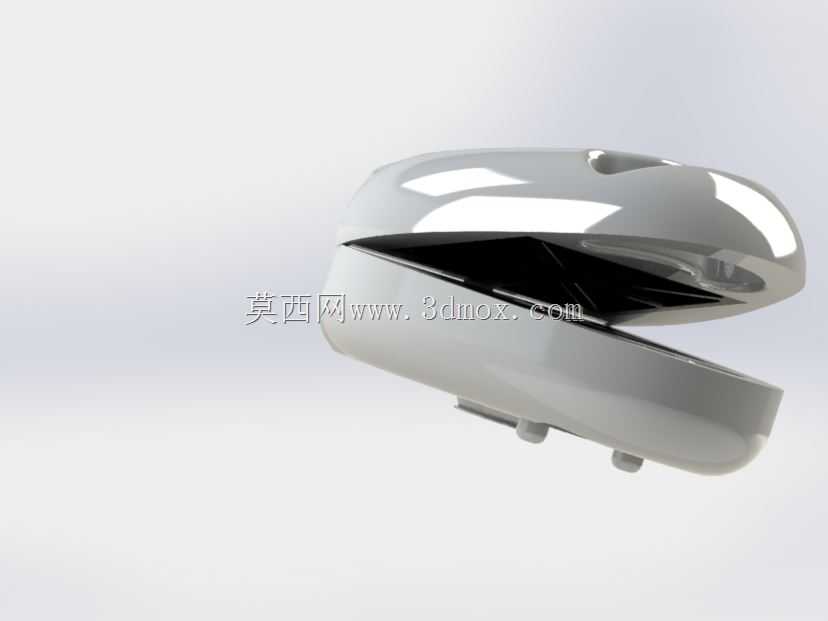

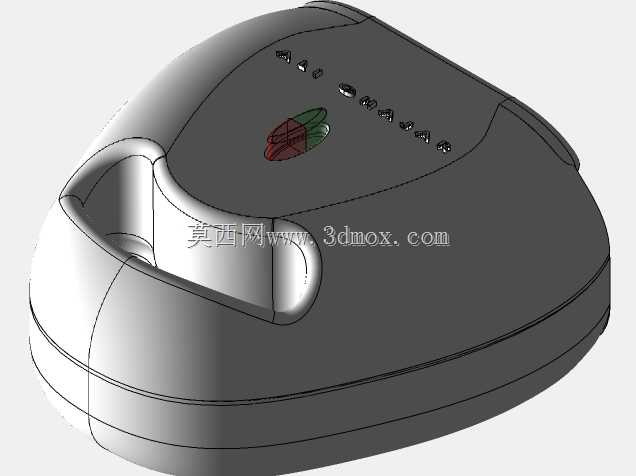

这款夹合式加热烤制设备，核心应用场景覆盖小型家用早餐制作、单身公寓简餐加工、迷你茶饮店轻食配套等场景，区别于商用大型烤面包设备的大体积设计，整体采用上下对开铰接收合结构，日常闲置时可完全扣合收纳，占用台面空间仅相当于常规8寸餐盘大小，适配多数小户型厨房的狭窄操作台面，也可放入抽屉式橱柜存放，无需预留固定安装位。设备核心功能依托上下两片带凹陷成型腔的金属加热板实现，闭合状态下型腔完全贴合，可将两片面包与中间夹放的馅料周边压合密封，避免加热过程中芝士、酱料等流质馅料外溢，同时上下板面同步加热，无需中途翻面即可完成面包片的酥脆烘烤与馅料的均匀受热，单次加工时长控制在3分钟以内，适配快节奏的早餐制作需求。从结构设计逻辑来看，整体外壳采用圆润无锐角的椭球形造型，上下壳体的铰接位置设置在设备后侧，开合角度可达到110度，完全打开时上盖可稳定停驻，不会因为自重突然回落夹伤操作人员，开合转轴处内置阻尼结构，操作时无需额外手扶上盖即可维持打开状态，方便放置食材与清理板面。上下加热板的型腔边缘做了凸起压合筋设计，扣合时压合筋先接触面包片边缘，随着扣合压力增加逐步将面包边压合封边，型腔深度设置为15mm，可容纳厚度10mm以内的馅料层，避免馅料过厚导致设备无法完全扣合、出现密封不严的问题。设备前侧设置内凹式扣手位，扣手位做了20mm深度的圆弧凹陷，手指可完全伸入扣位开合设备，扣手位置距离加热板区域预留30mm的隔热距离，配合外壳的隔热材质，正常操作时不会出现烫伤风险。设备底部设置四个微小的防滑支撑脚，支撑脚高度为5mm，既可以让设备底部与台面之间留出通风间隙，避免设备长时间工作时底部热量积聚损伤台面，也可以增加设备与台面的摩擦力，开合操作时设备不会出现滑移。从安装边界来看，设备整体最大外轮廓尺寸为长220mm、宽180mm、扣合状态高度120mm，完全打开状态总高度为240mm，台面放置时后侧需要预留至少50mm的空间供上盖开合转动，左右两侧无需预留额外操作空间，前侧预留100mm的操作空间即可完成取放食材、开合设备的全部操作。加热板与外壳之间设置隔热垫层，将加热板的高温与外部壳体隔绝，设备正常工作时外壳表面温度不超过45摄氏度，符合家用小电器的安全接触温度要求。上下加热板的接线从铰接轴的中空位置穿过，避免开合过程中线路反复弯折出现破损，线路外部套有耐高温玻纤管护套，可耐受200摄氏度以上的持续高温，适配加热板工作时的高温环境。设备的扣合锁止结构设置在前侧扣手位置，采用弹性卡扣设计，扣合到位后自动锁止，需要打开时按压卡扣即可解锁，锁止力度设置为15N，既可以保证加热过程中上下板不会因为内部蒸汽压力撑开，也不会出现解锁困难的问题。加热板表面做不粘涂层处理，涂层厚度控制在30μm，既保证不粘效果方便清理残留的食物残渣，也不会因为涂层过厚影响加热效率，板面的平整度公差控制在0.2mm以内，保证上下板扣合时间隙均匀，不会出现局部压合不严、加热不均的问题。
