无人机高清图传WiFi信号收发单元盒结构

项目分类:3D模型 发布时间:2021-10-16 ID:325506
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构
  • 无人机高清图传WiFi信号收发单元盒结构

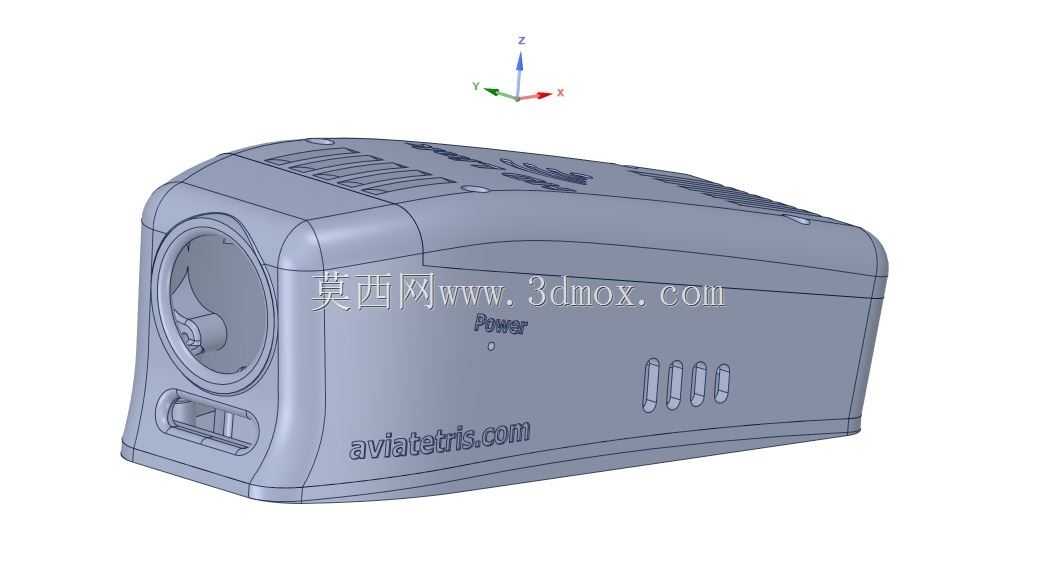

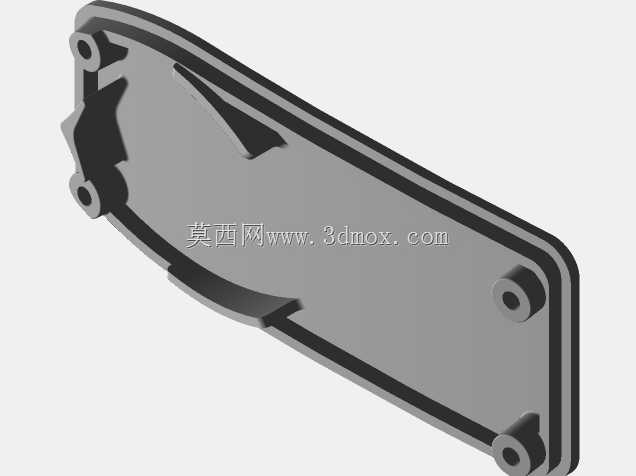

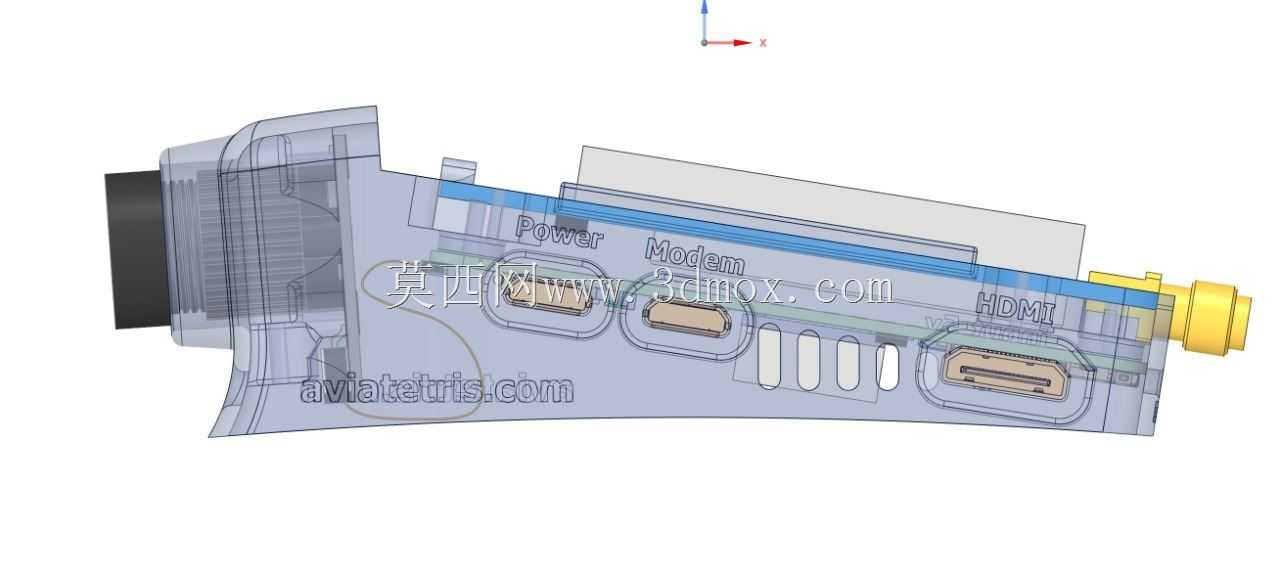

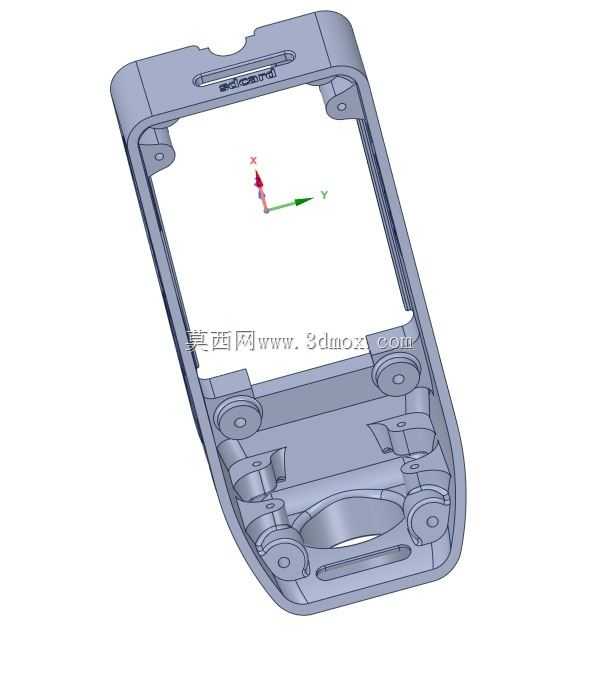

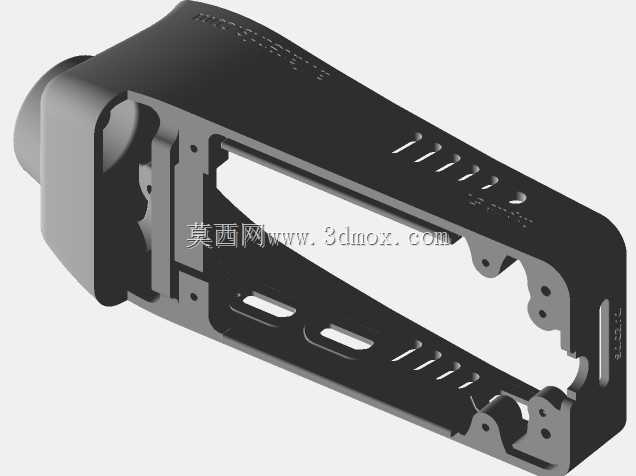

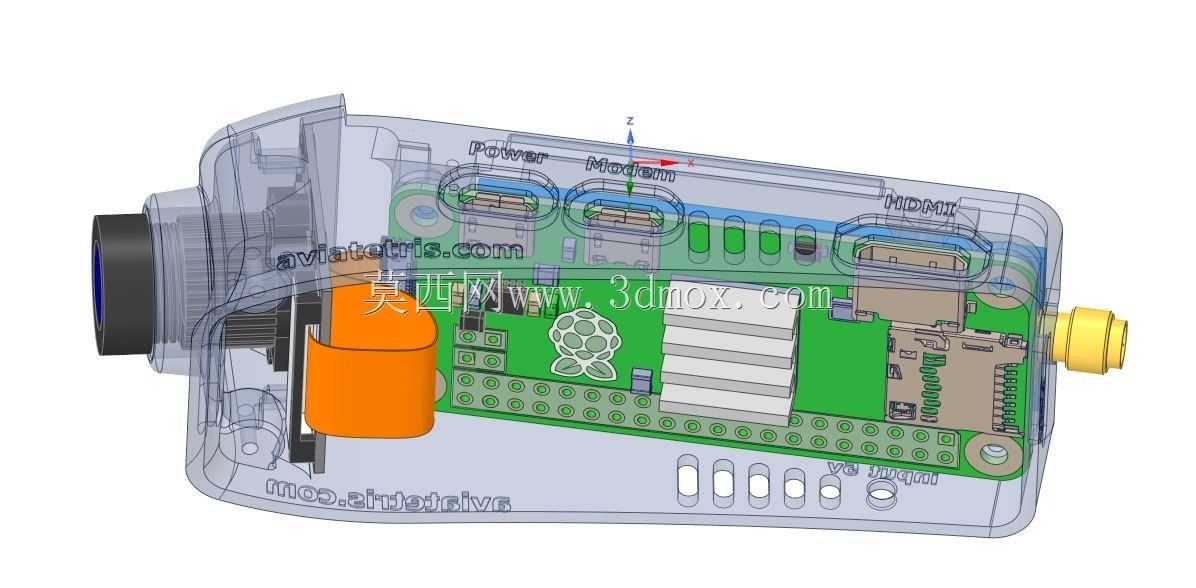

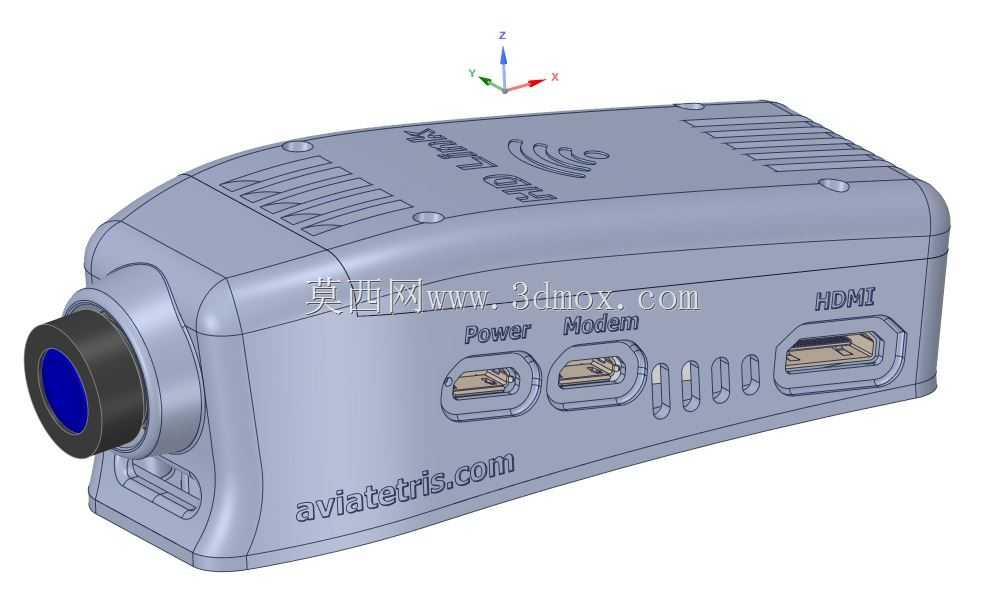

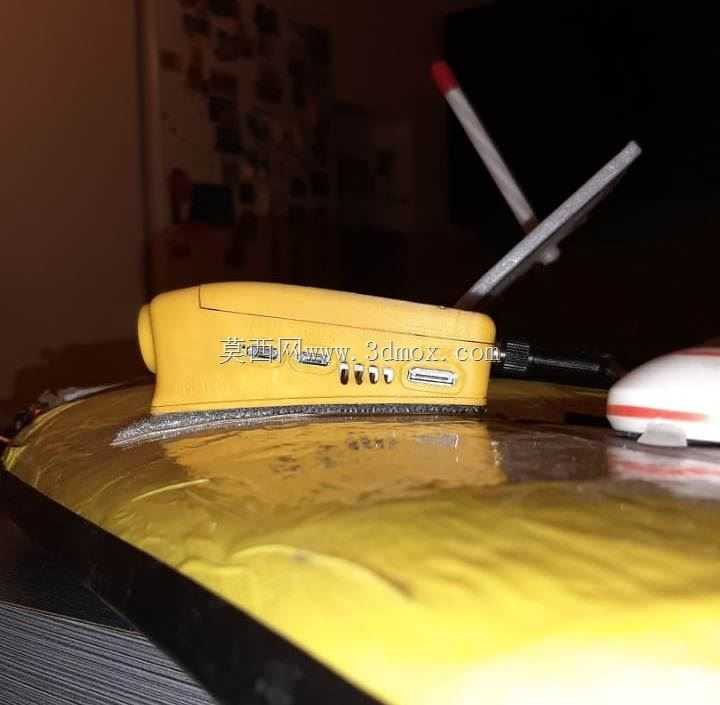

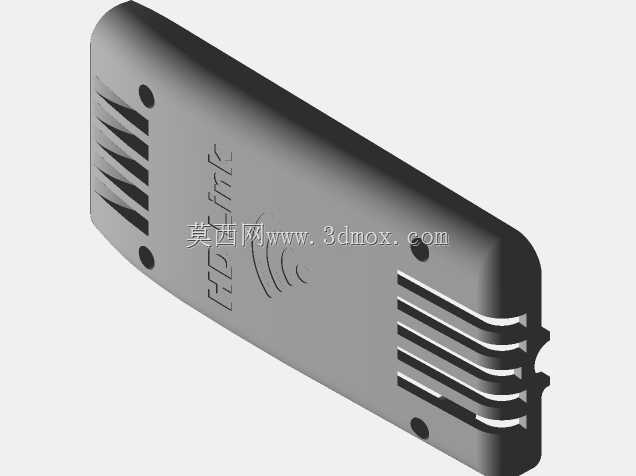

这款信号收发单元盒是为小型无人机高清图传链路设计的机载端硬件承载结构,日常作业中主要挂载在多旋翼或固定翼航测、穿越类无人机的机身中部预留安装位,承担飞行过程中实时高清画面的编码、WiFi信号广播传输功能,适配Open.HD开源图传项目的硬件部署需求,可将机载摄像头采集的影像数据通过无线链路回传至地面接收端,满足航测作业实时监看、穿越机第一视角飞行操控的画面传输需求。从结构设计逻辑来看,整个壳体采用一体化注塑成型的分瓣式结构,上下壳通过侧边预留的卡扣与螺丝柱实现紧固,壳体壁厚控制在1.8mm,既保证机载场景下的抗振动冲击性能,又尽可能压缩整体重量,避免给无人机带来过多的载荷负担。壳体前端预留镜头安装同轴孔位,孔位做了0.2mm的同轴度公差控制,可直接适配标准M12接口的高清摄像镜头,镜头周边做了环形凸起的防撞结构,避免起降过程中镜头直接接触外物造成刮花或移位。壳体侧面依次排布Power供电接口、Modem调试接口、HDMI信号输入接口,所有接口开孔位置都做了向内延伸的定位挡边,装配时接口PCB可直接卡在挡边位置完成预定位,不需要额外做治具固定就能保证接口与外壳开孔的对齐度,减少装配工序的调校时间。接口之间预留了多道平行的散热通槽,槽宽0.8mm,既可以阻挡外界大颗粒灰尘进入壳体内部,又能让内部编码板工作产生的热量通过空气对流快速散出,避免长时间图传传输时芯片过热出现画面卡顿、断连的问题。壳体上表面做了内凹的标识区域,可丝印品牌标识、接口定义提示,同时排布了多道交错的加强筋,既提升壳体的结构刚性,避免飞行过程中受气流冲击产生壳体形变挤压内部电路板,又能增加上表面的散热面积,辅助内部热量导出。壳体整体外形做了全圆角过渡处理,所有棱边都做了R1.5的圆角打磨,没有尖锐凸起,一方面可以降低机载飞行时的风阻,减少高速飞行过程中的气流紊流对飞行稳定性的影响,另一方面也能避免装配过程中锐边划伤操作人员、或是刮损无人机机身的碳板结构。安装边界方面,壳体底部预留了两个标准M2螺丝安装孔,孔位间距30mm,可直接适配市面上绝大多数小型无人机的航电设备安装孔位标准,不需要额外制作转接板就能完成固定;整体外形尺寸控制在长72mm、宽32mm、高24mm,整体重量控制在18g以内,不会占用过多的机身内部安装空间,也不会超出小型无人机的载荷冗余范围。壳体尾部预留了天线馈线的出线缺口,缺口位置做了圆弧过渡,避免飞行过程中馈线与壳体硬接触造成线皮磨损,同时出线位置靠近机身尾部,可减少机身结构对WiFi信号的遮挡,提升信号传输的稳定性。在结构细节处理上,壳体内部预留了三个PCB定位柱,定位柱高度4mm,可直接将核心编码板通过螺丝固定在柱体上,让电路板与壳体内壁之间留出均匀的散热间隙,避免电路板直接贴在壳体内壁造成局部热量堆积;同时定位柱的高度设计也预留了足够的元器件避让空间,板上的电容、芯片等凸起元器件不会与壳体内壁产生干涉,装配时不需要额外做泡棉缓冲就能避免元器件受挤压损坏。针对户外作业的使用场景,壳体上下壳的合模面做了一圈0.5mm的凸止口设计,装配后可实现基础的防尘防泼溅能力,应对飞行过程中遇到的小雨、扬尘天气不会出现内部电路短路的问题,提升设备在复杂户外环境下的工作可靠性。
