快速折叠六旋翼航拍无人机结构设计

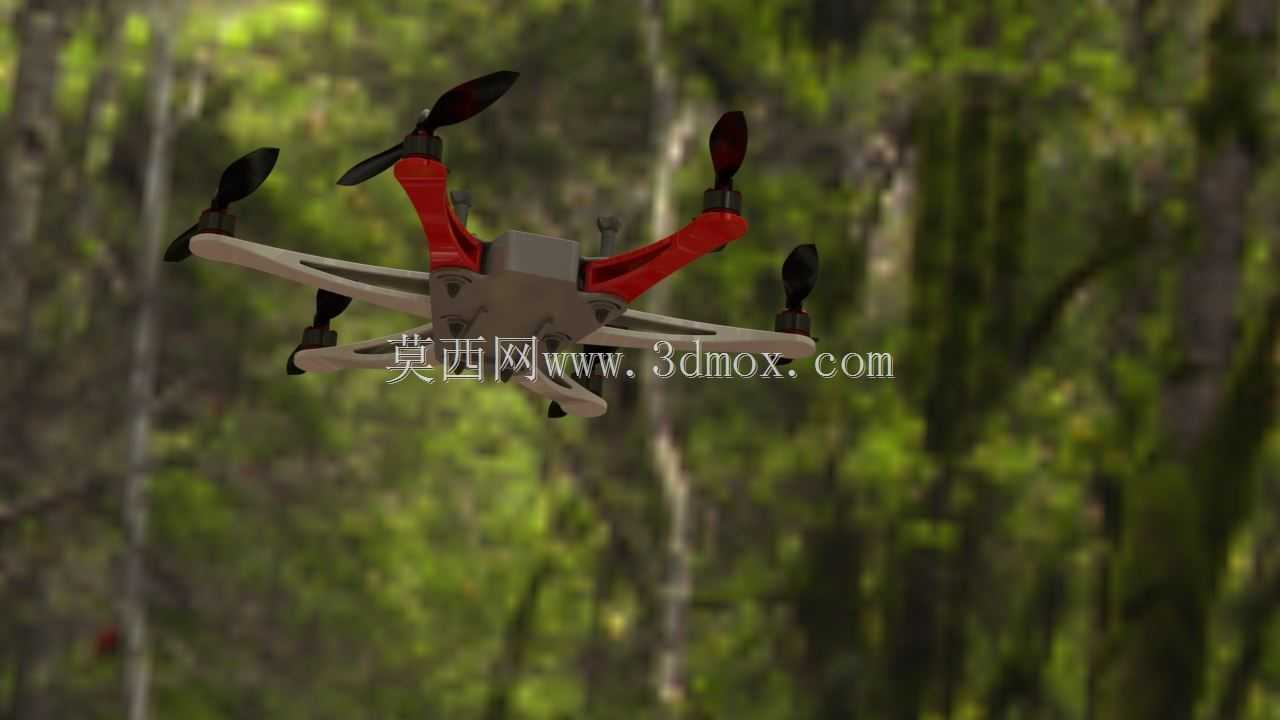

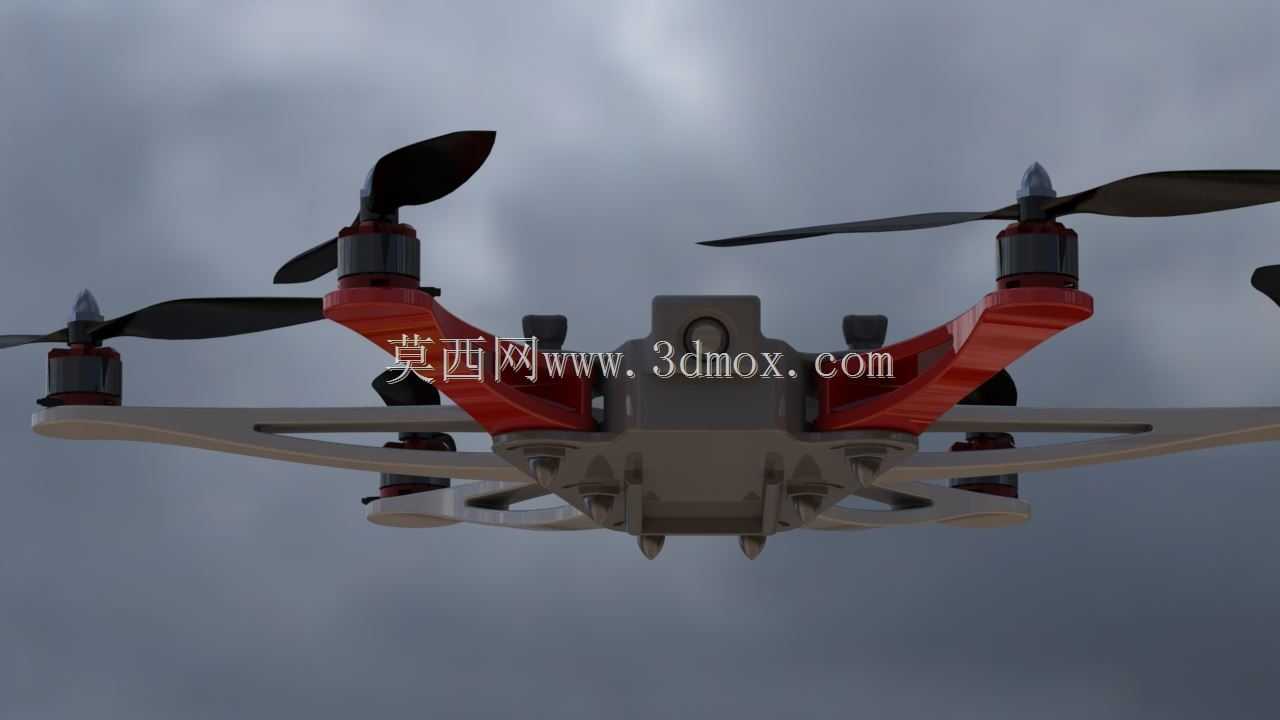

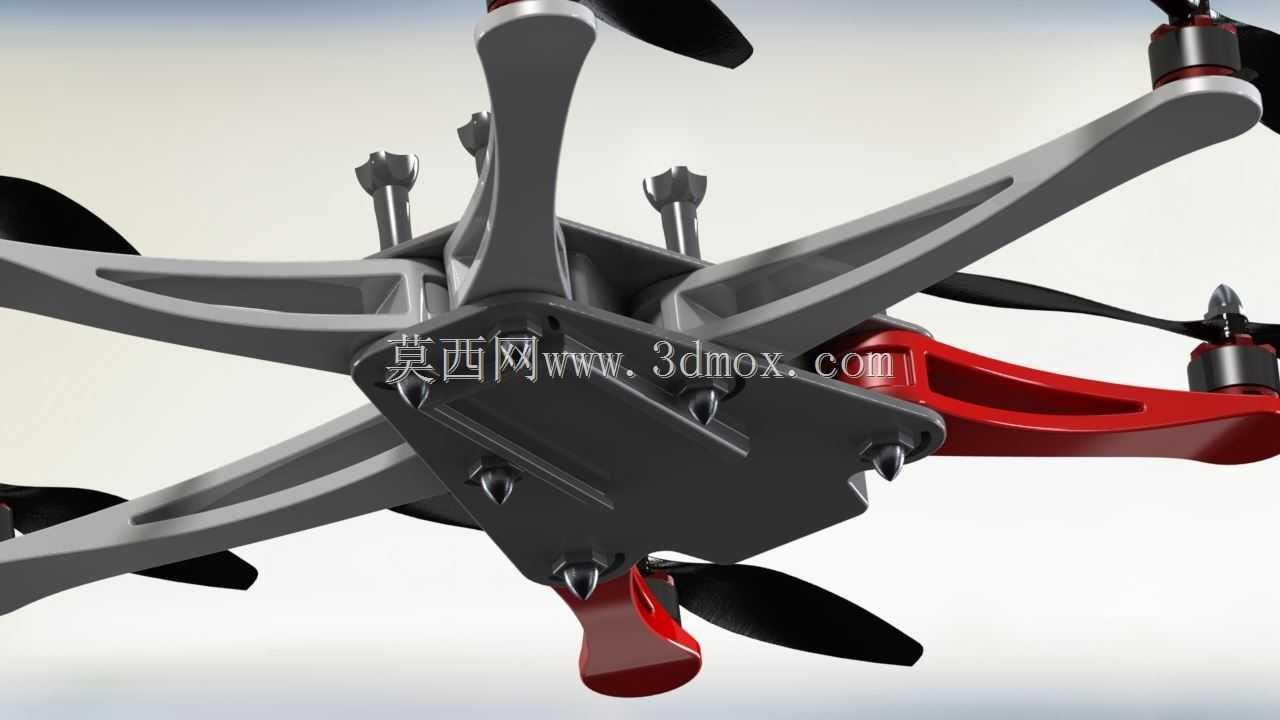

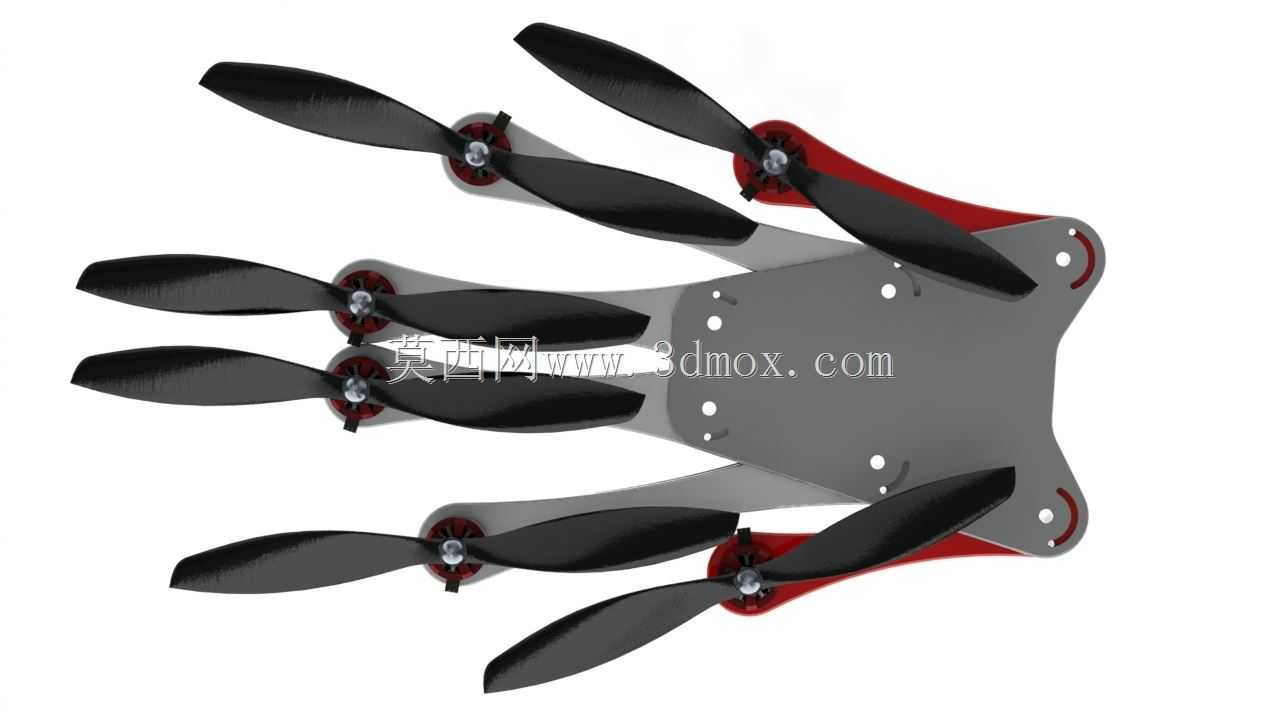

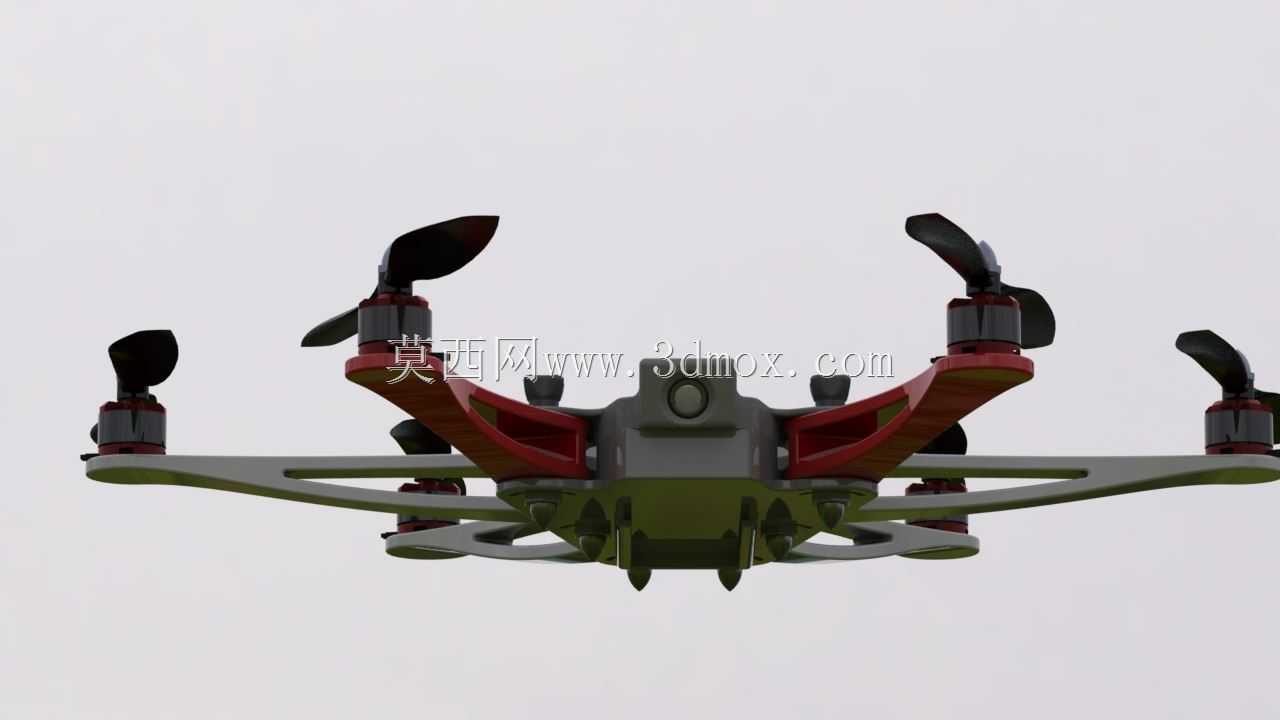

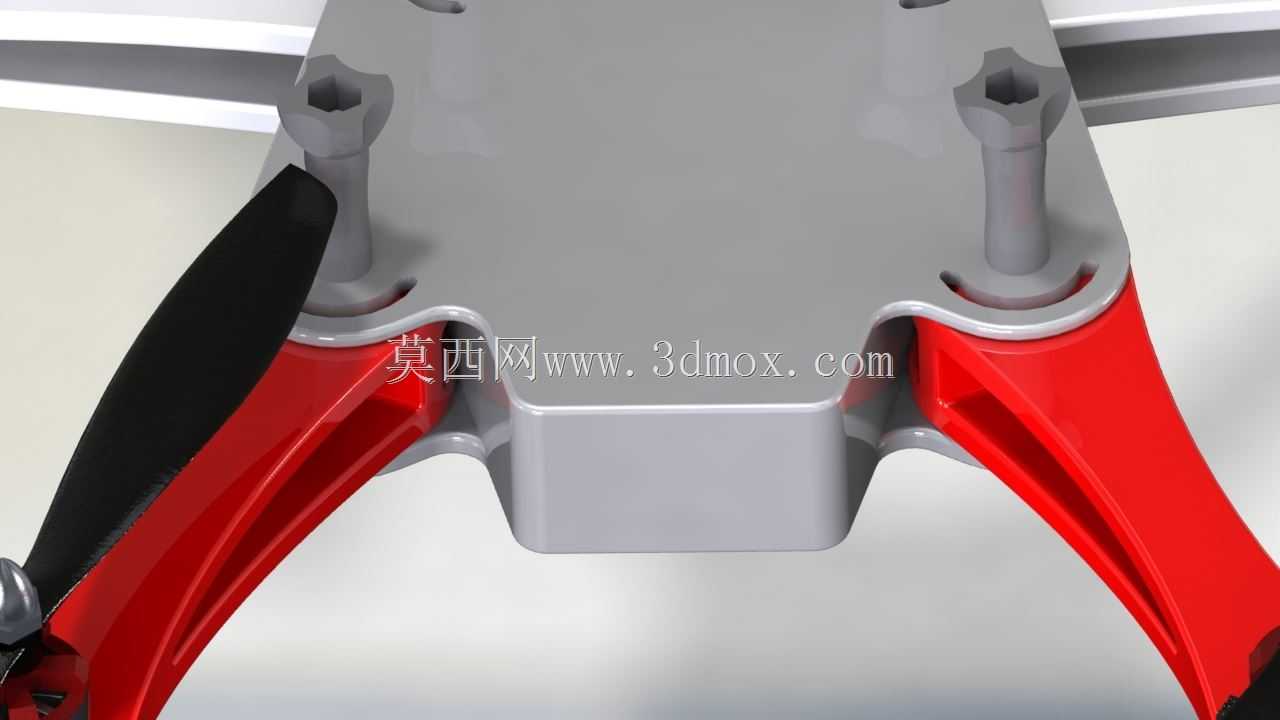

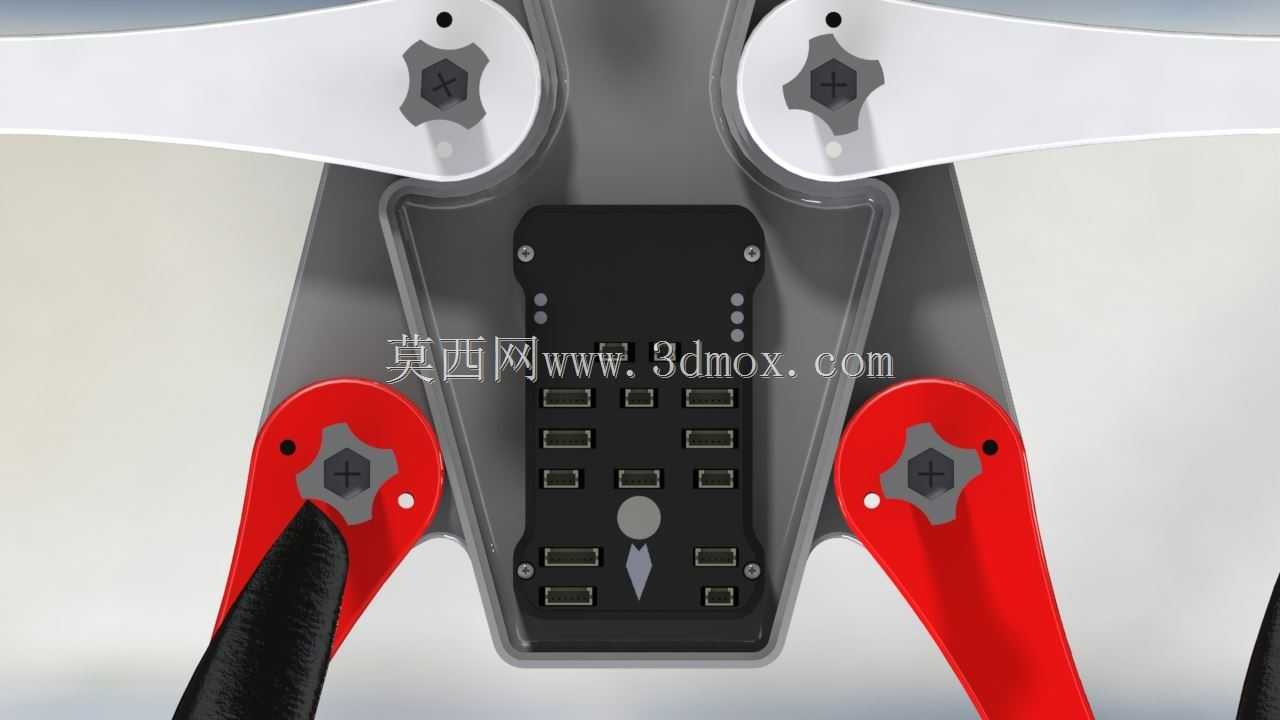

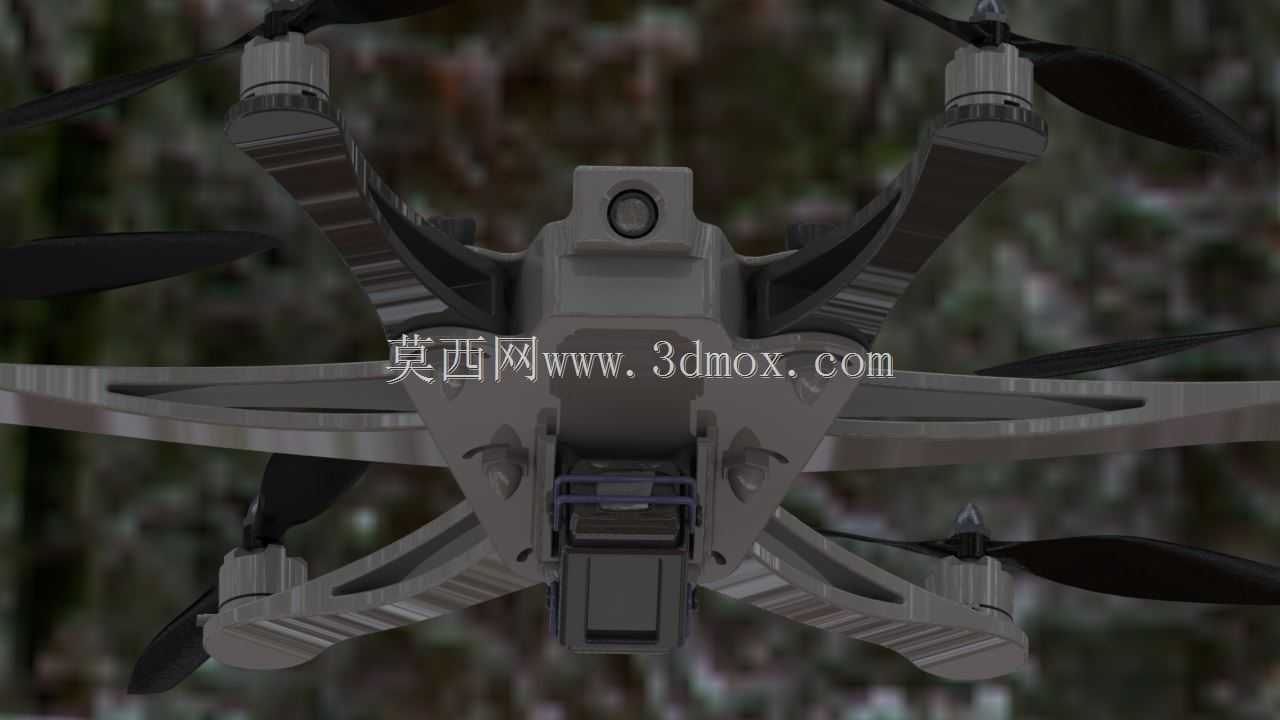

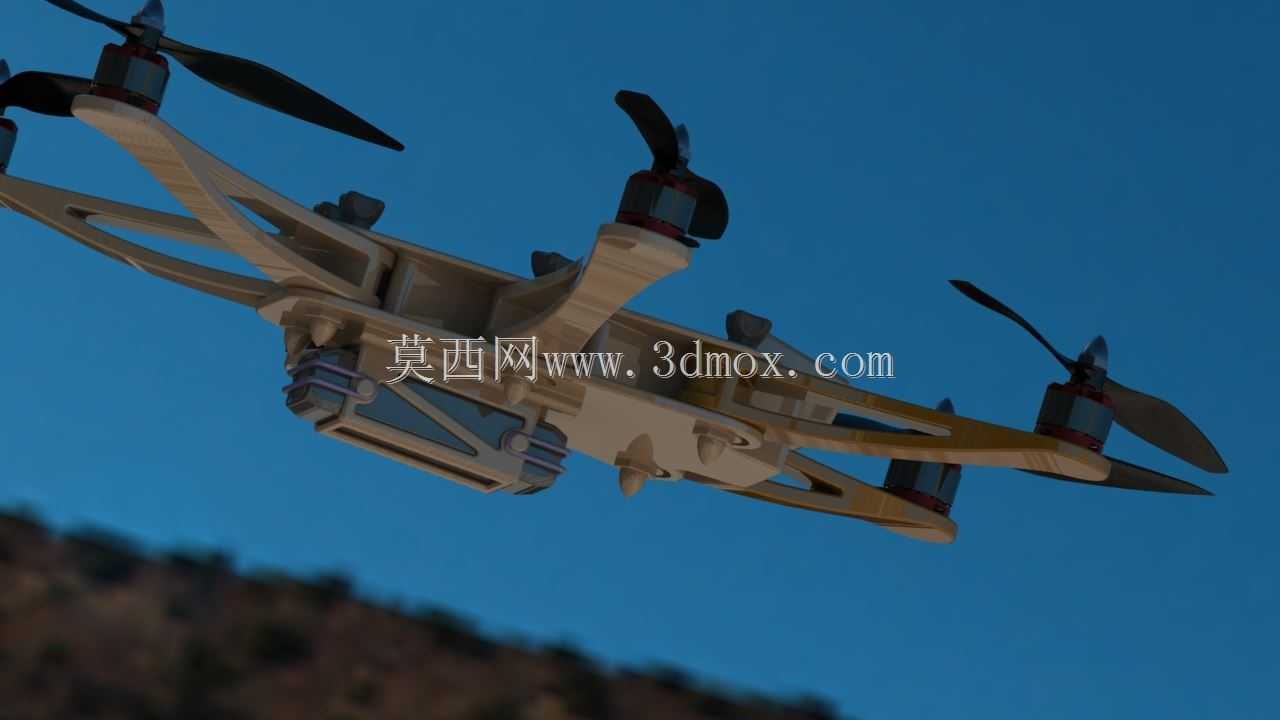

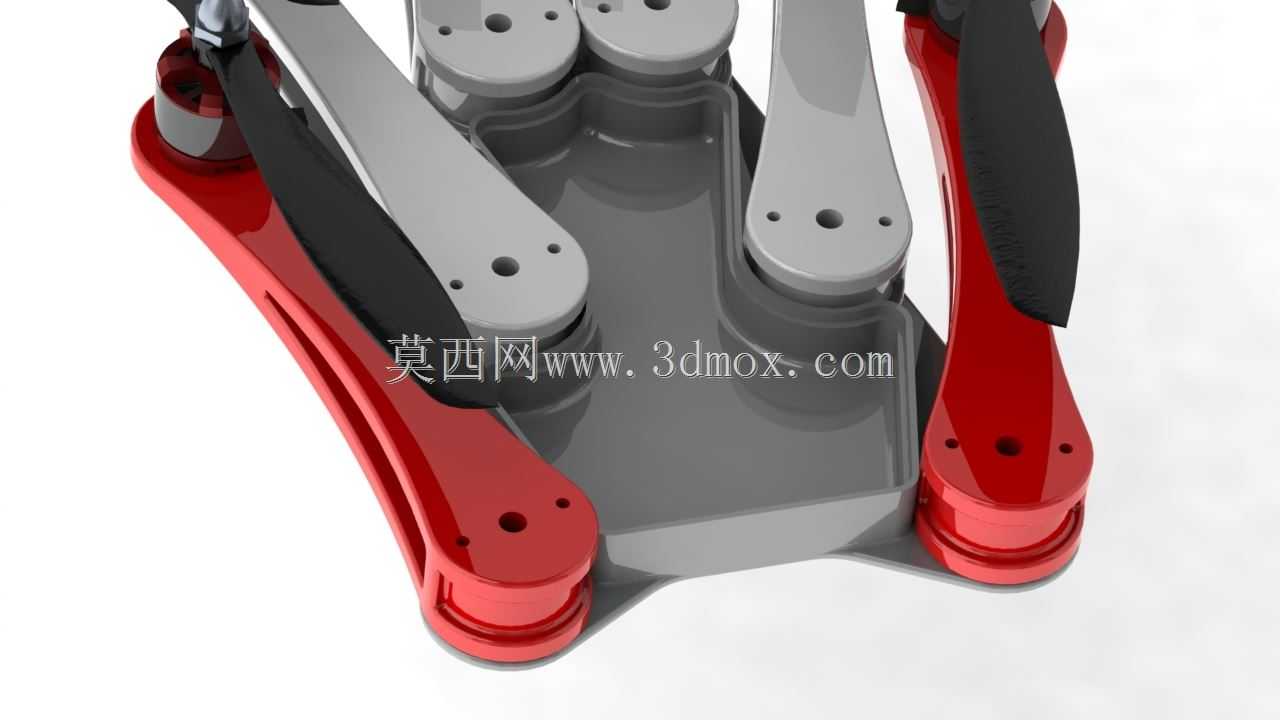

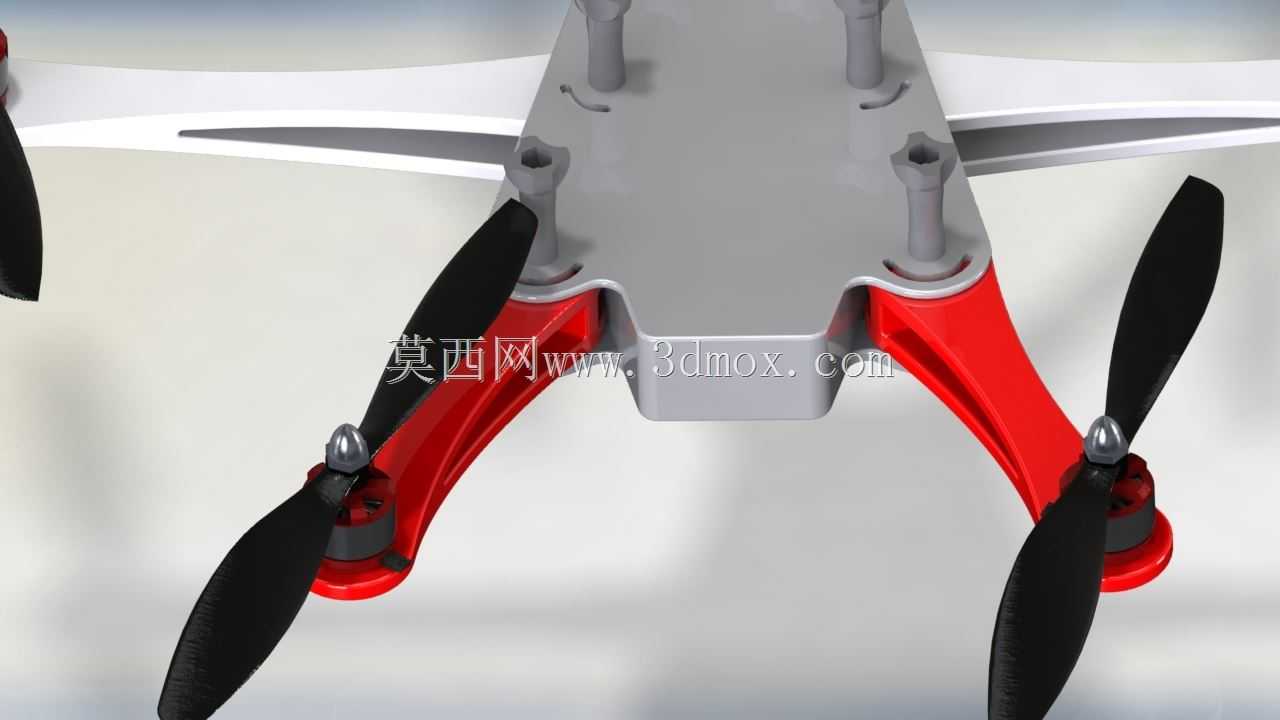

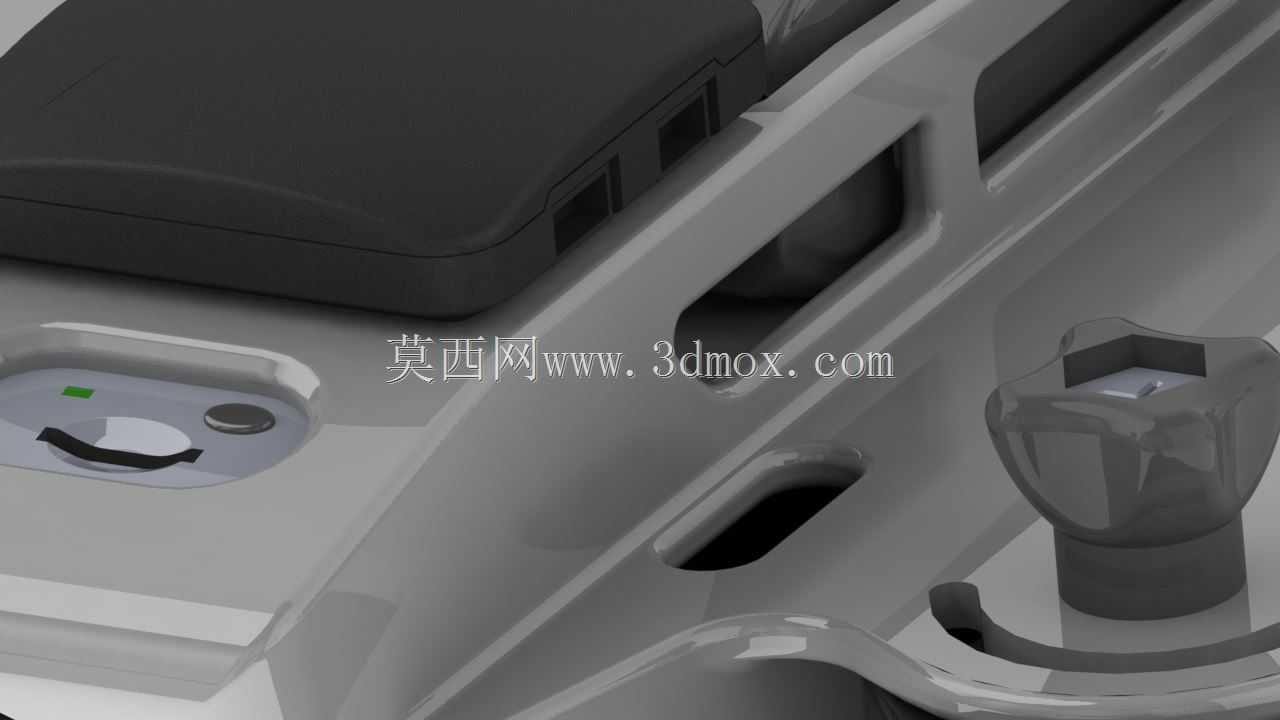

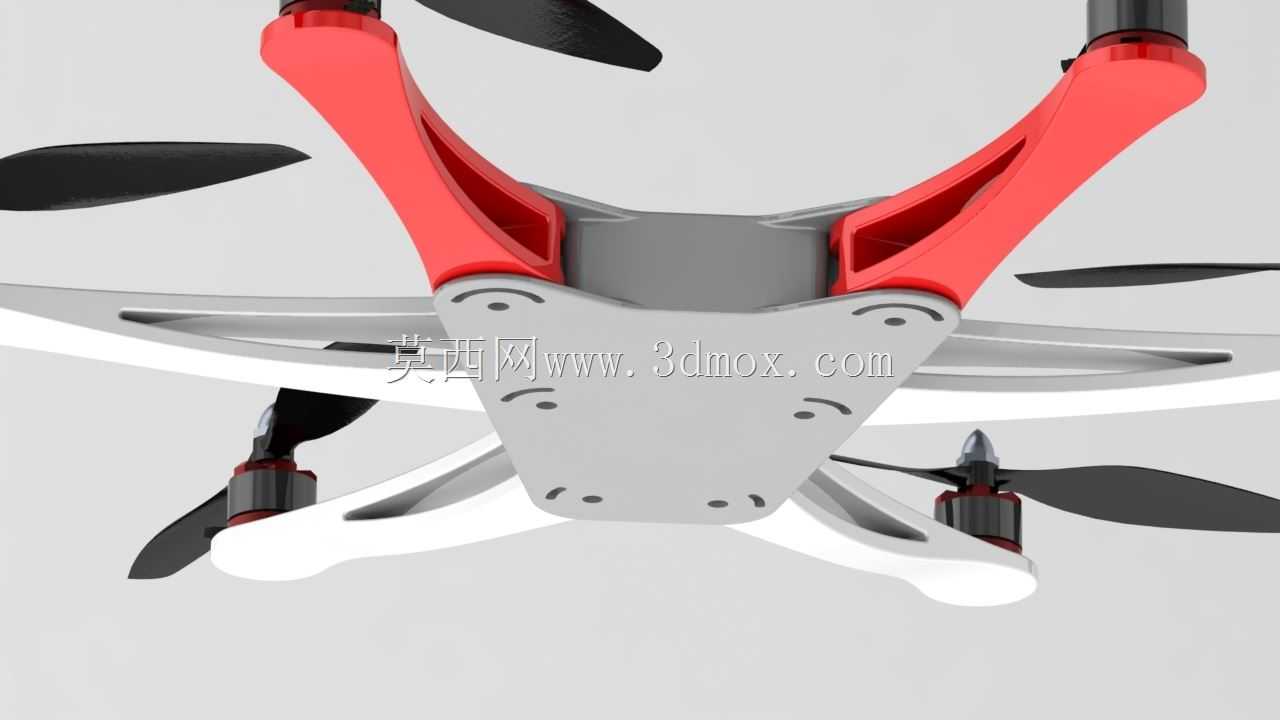

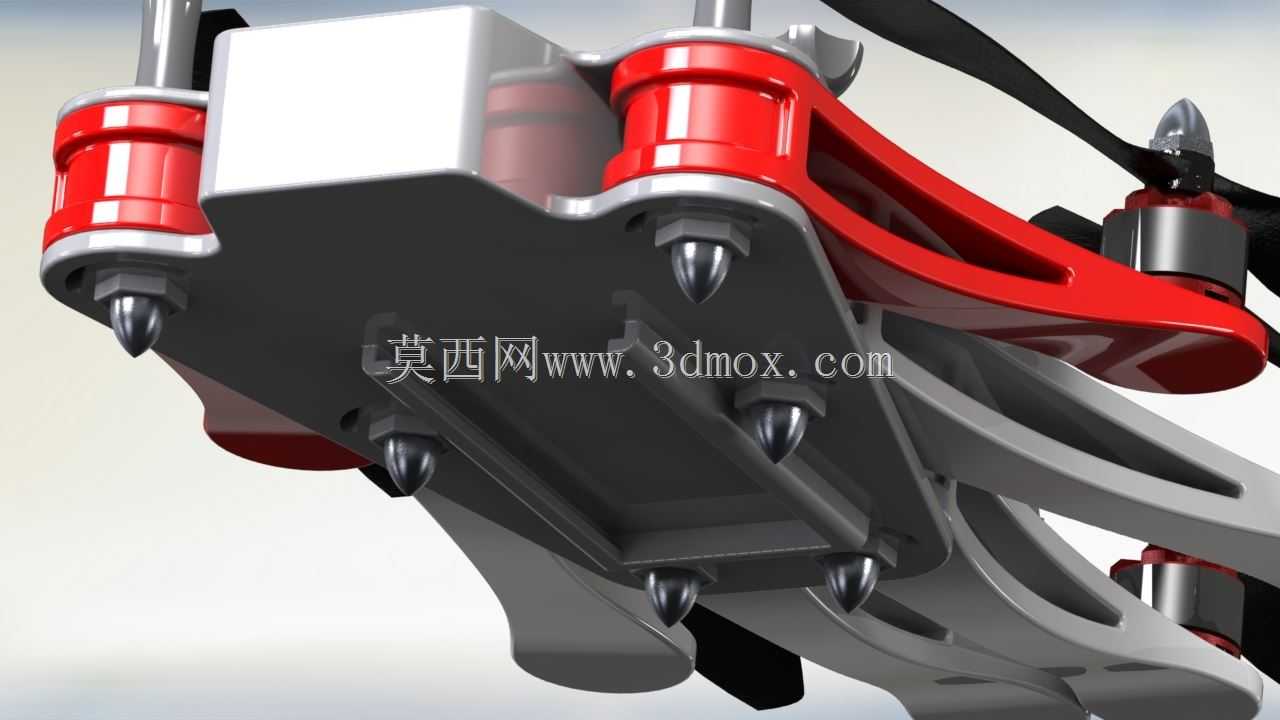

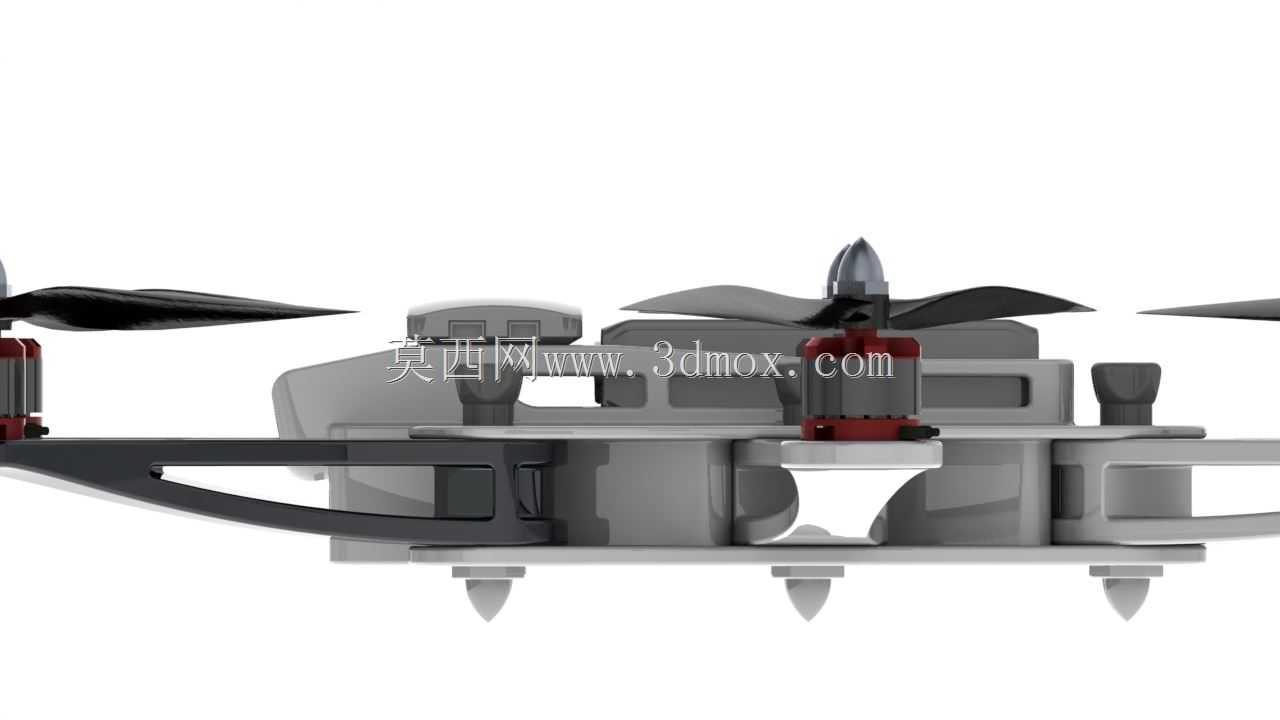

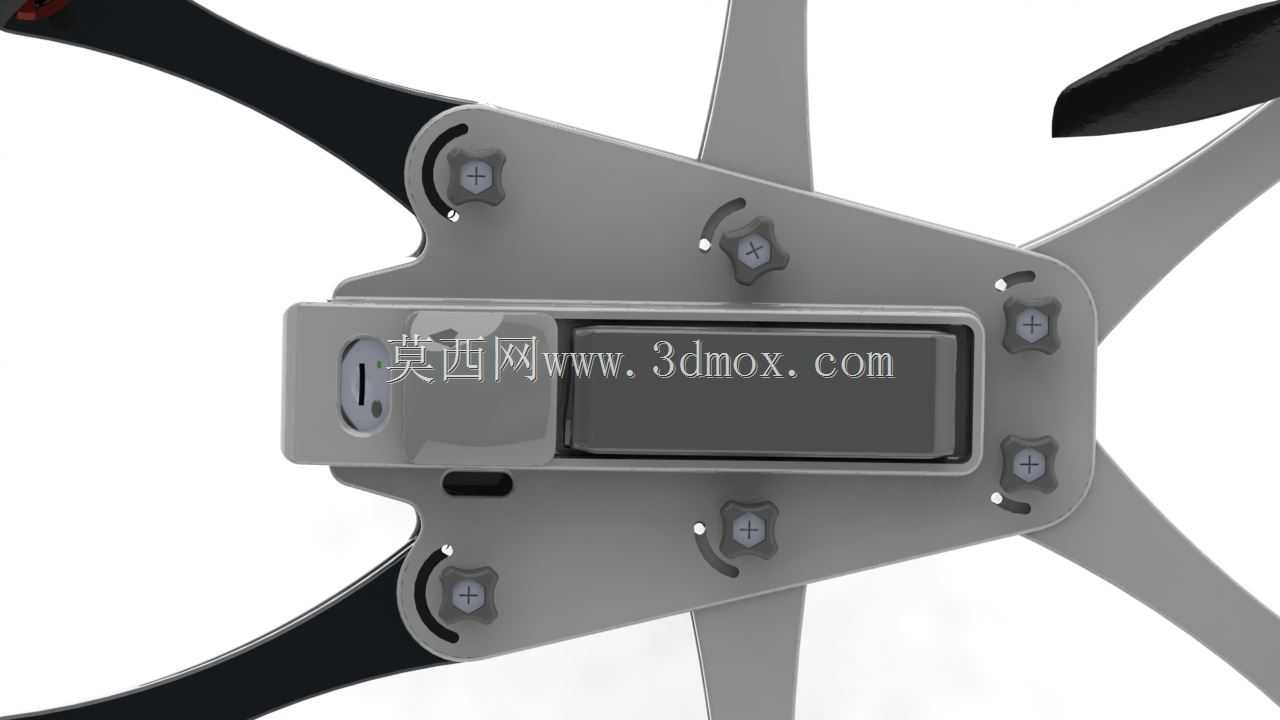

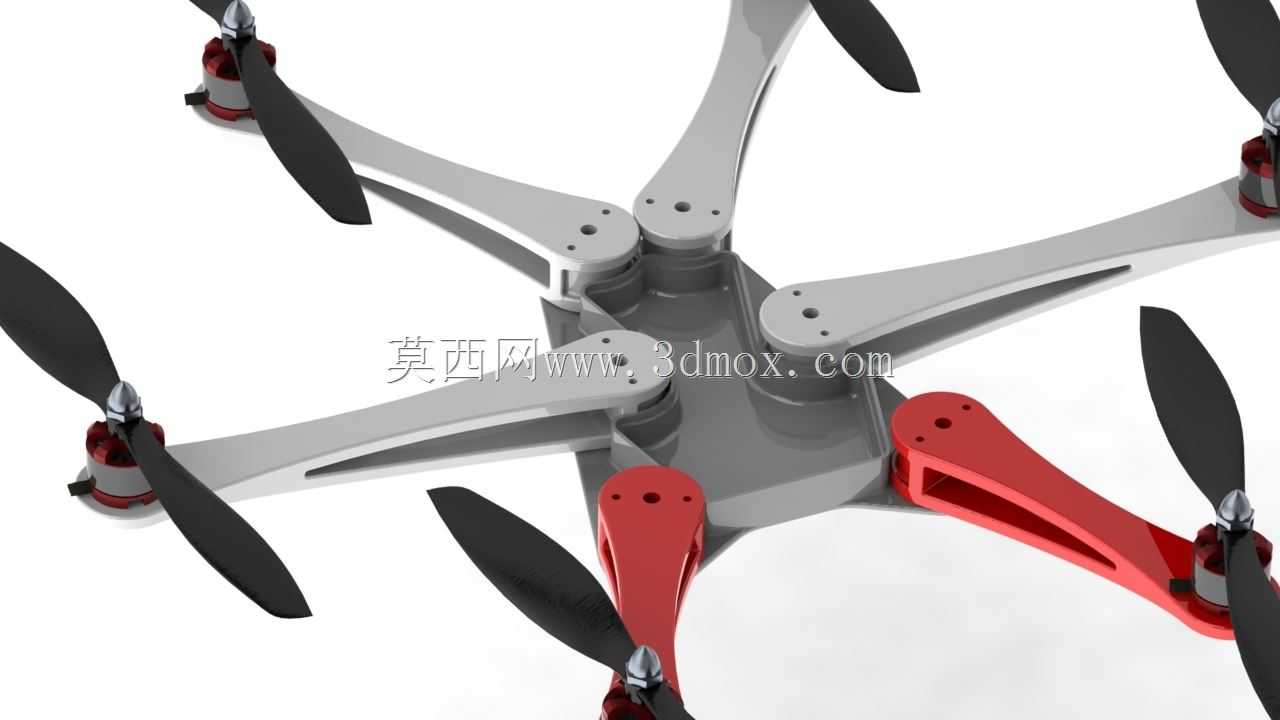

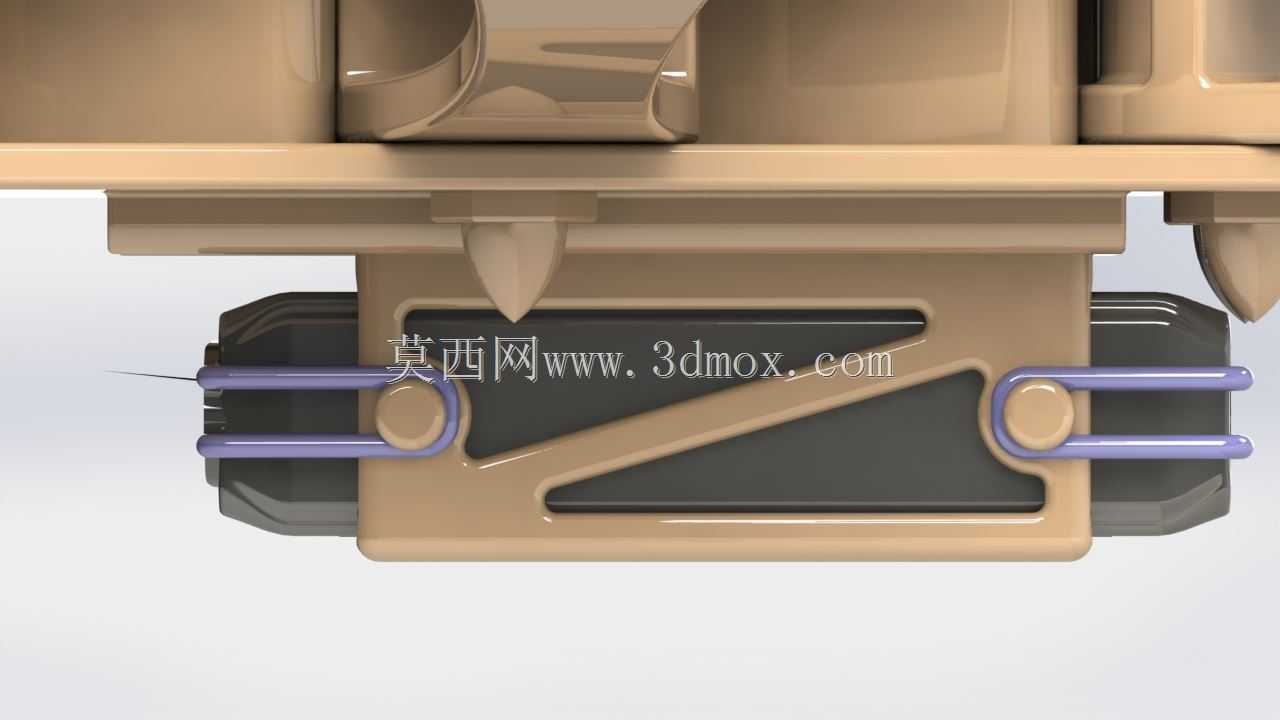

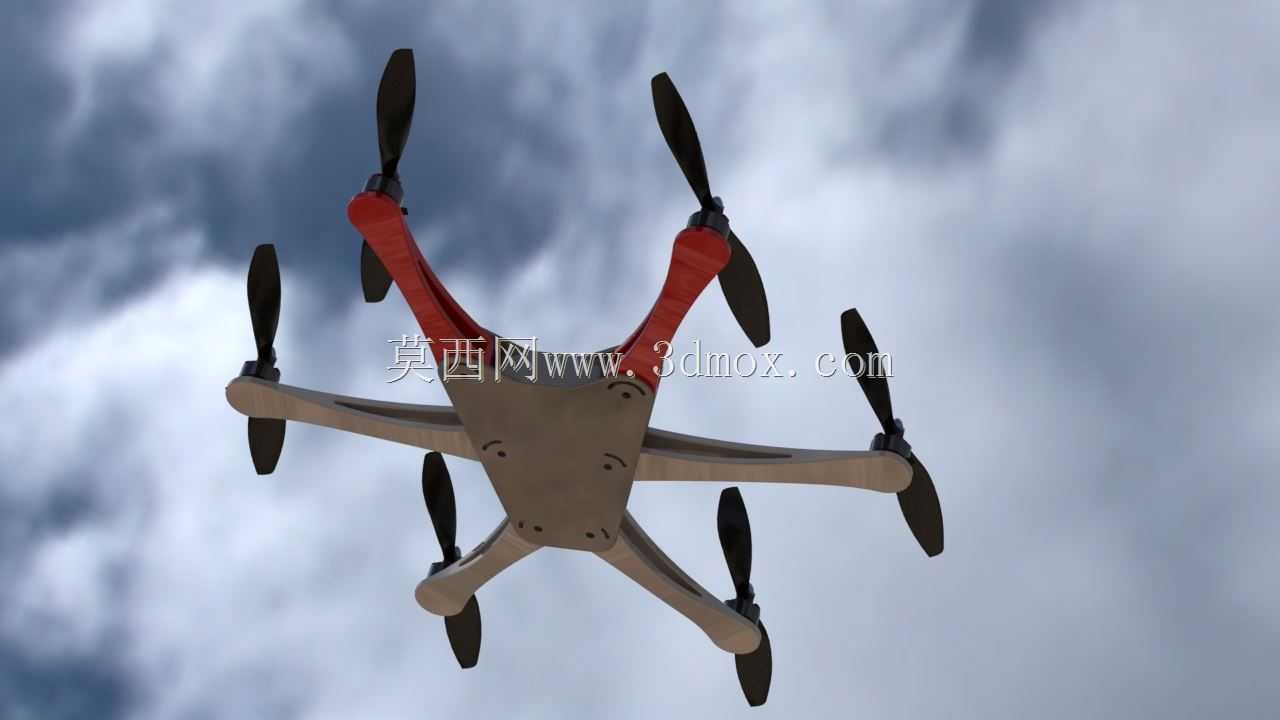

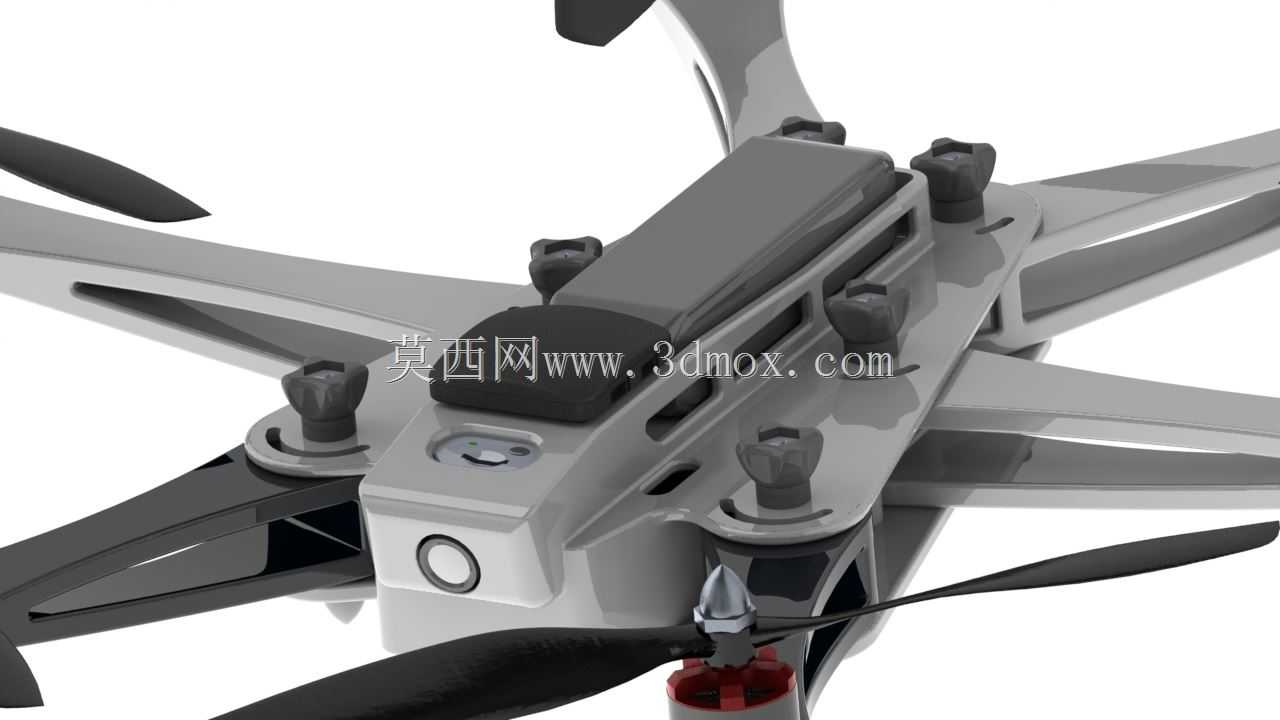

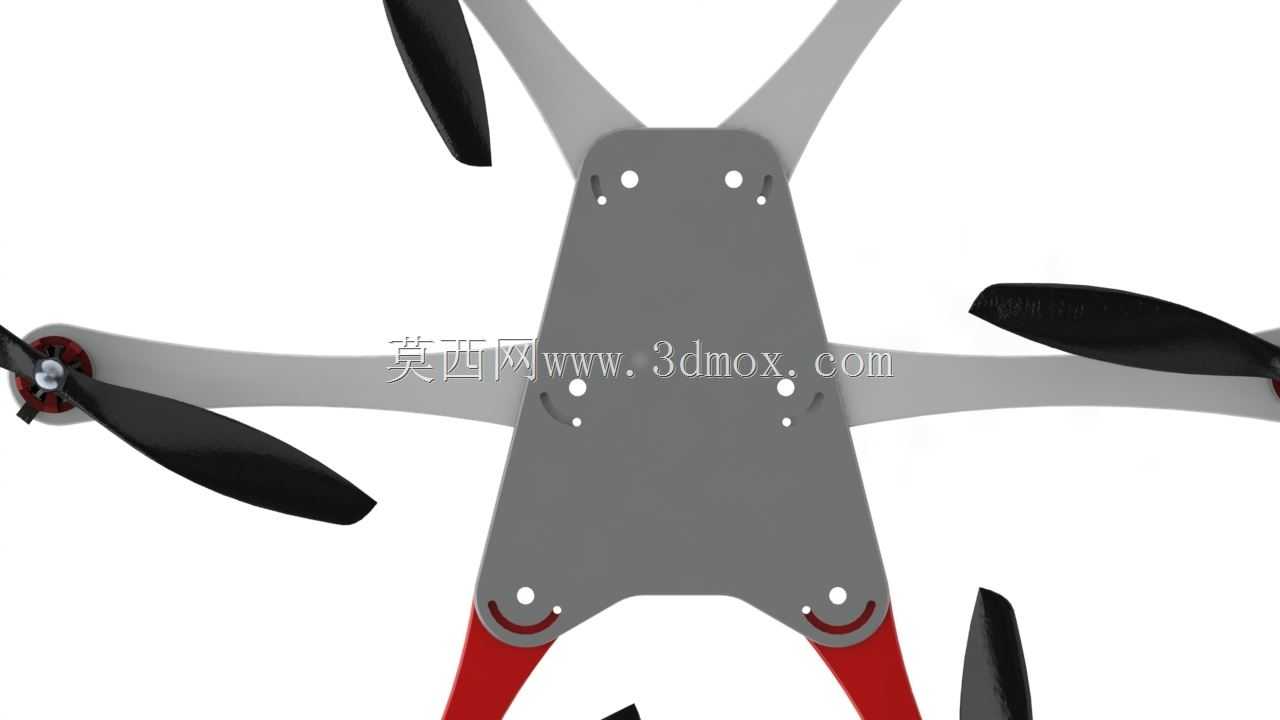

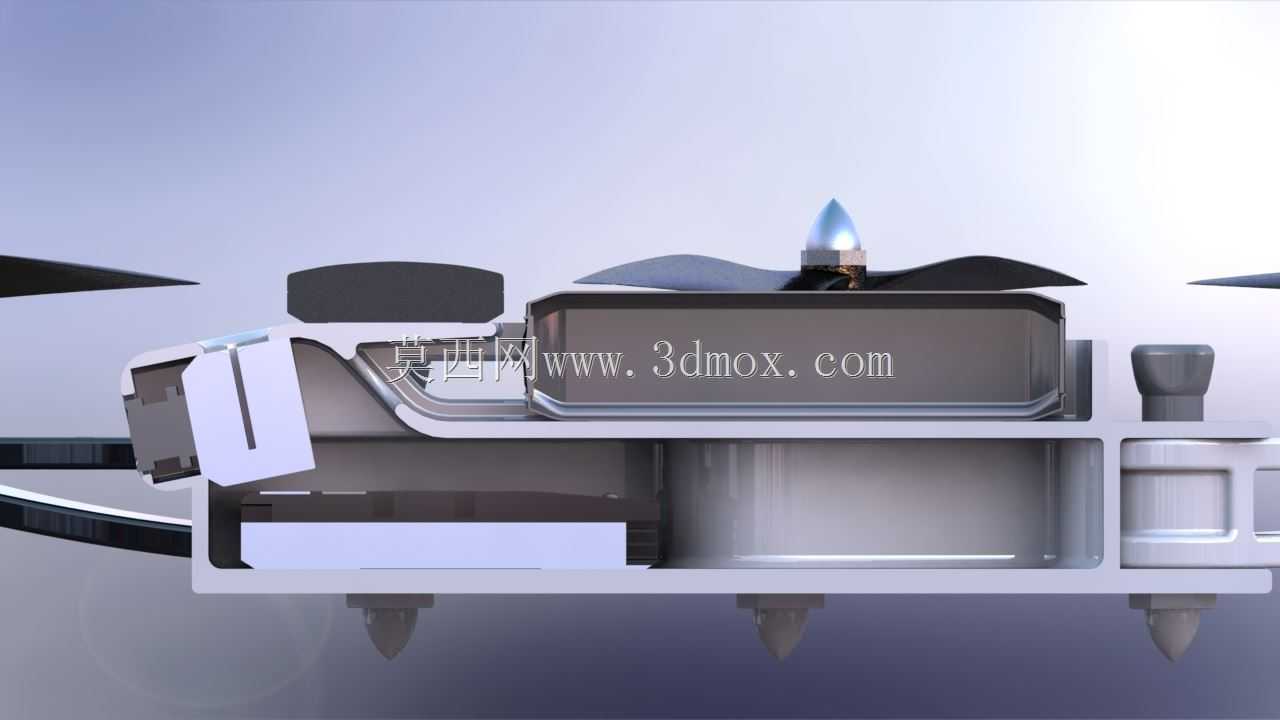

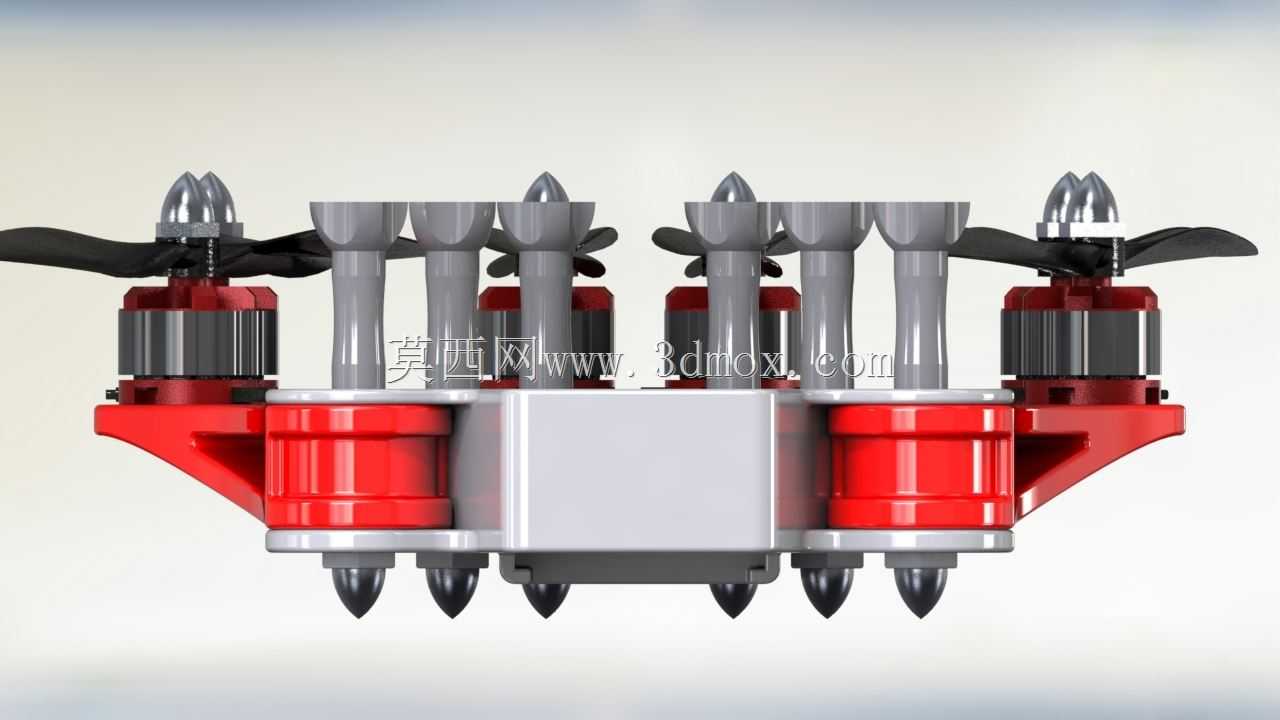

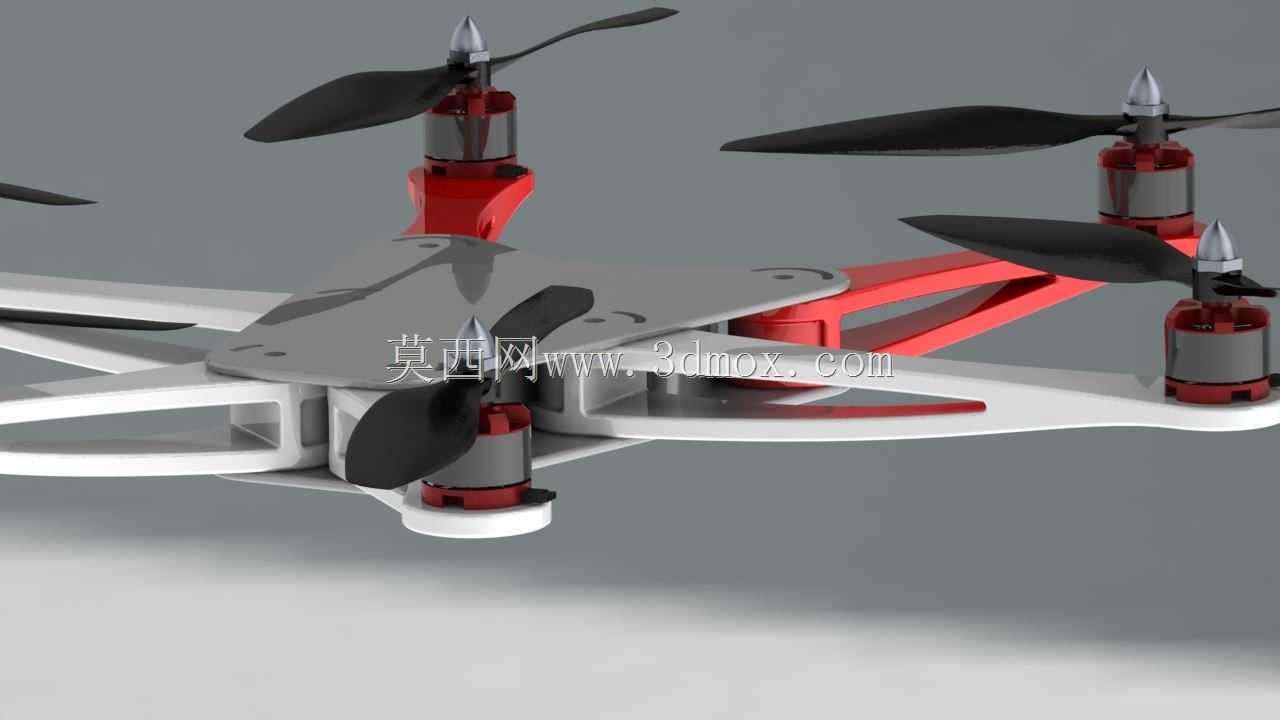

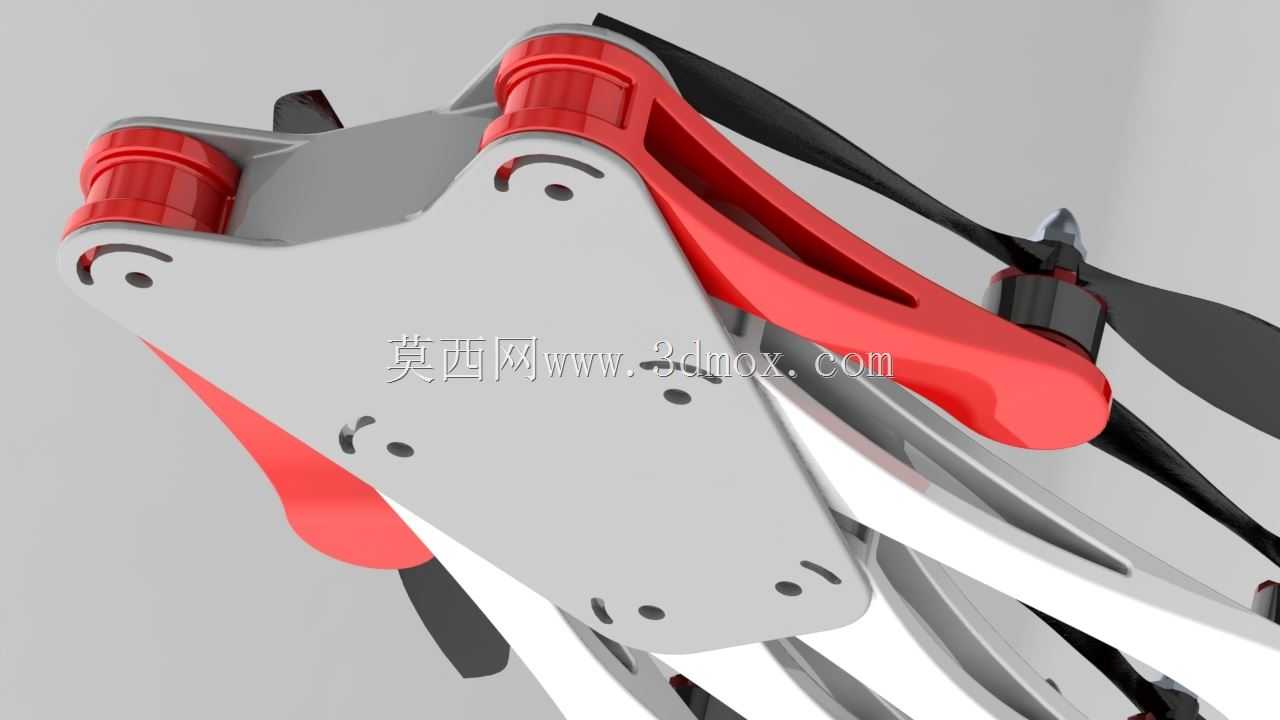

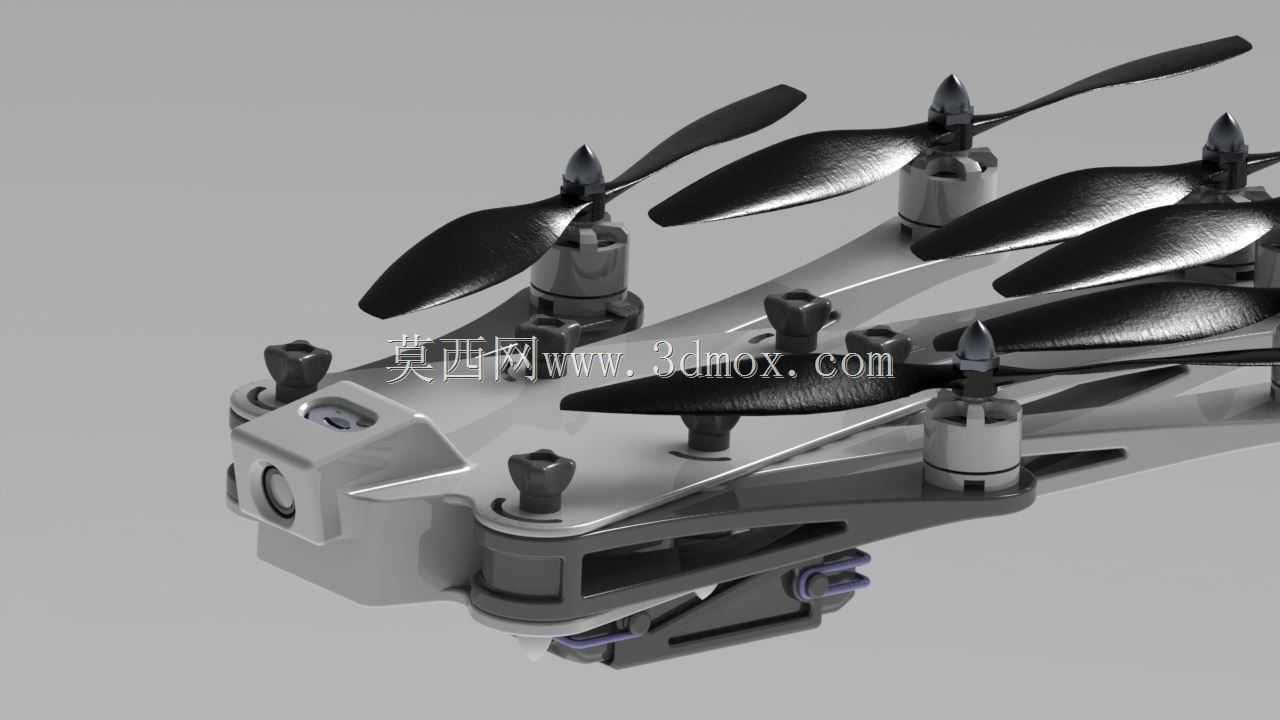

这款折叠式多旋翼飞行器的结构设计，核心瞄准户外航拍、小范围地形测绘以及应急场景快速部署的使用需求，区别于传统固定机臂的多旋翼机型，整套结构围绕“无工具快速收纳、展开即锁止”的核心目标做结构优化，解决传统多旋翼设备收纳体积大、转场携带需要拆解桨臂、现场组装耗时久的痛点。从结构布局来看，机臂采用对称式分布设计，完全展开状态下机臂通过拇指螺钉实现径向与轴向的双重锁止，锁止位置做了限位凸台设计，避免螺钉锁紧过程中机臂出现角度偏移，保证每一组电机安装座的轴线都垂直于机身基准平面，减少飞行过程中因机臂安装倾角带来的动力损耗与姿态偏移。机臂与中心机身的铰接位置采用耐磨工程塑料内嵌金属衬套的结构，既降低反复折叠带来的铰接位磨损，又能控制整体结构重量，避免金属铰接结构带来的不必要重量增益。动力布局上，六组动力单元对称分布在机臂末端，螺旋桨的旋转平面做了高度差设计，避免折叠状态下桨叶之间出现干涉磕碰，当前版本的桨叶适配10英寸规格，后续迭代版本可兼容8英寸桨叶，适配不同载重需求下的动力匹配——当搭载轻量化航拍设备时选用8英寸桨叶提升飞行响应速度，搭载测绘类载荷时选用10英寸桨叶提升拉力冗余。机身中心舱体预留了飞控系统的安装位，舱体侧壁做了专用的信号发射模块切口，避免金属结构件遮挡遥控与图传信号，保证飞行过程中的信号传输稳定性；机身顶部预留了GPS模块的安装凸台，凸台位置做了减震泡棉的安装槽，减少机身振动对GPS定位精度的影响。机身下部设计了快拆式电池安装支架，支架采用卡扣式锁止结构，无需额外工具即可完成电池的拆装更换，支架与机身的连接位置预留了电源接插件的安装空间，接插件做了防呆设计，避免现场更换电池时出现接反的问题，同时支架的安装位置处于整机重心的正下方，电池重量不会带来整机重心的偏移，减少飞控系统的姿态修正负担。从安装边界尺寸来看，完全展开状态下整机的旋翼外接圆直径控制在常规户外背包的容纳阈值内，折叠状态下机臂完全收拢至机身侧方，整体外形尺寸与常规15英寸笔记本电脑的收纳尺寸接近，可直接放入日常通勤背包或小型设备箱中，无需配备专用的航空设备箱，大幅降低单人外出作业的携带负担。结构细节上，所有的走线都预留了机臂内部的穿线通道，避免电源线、信号线外露在机臂外侧，减少飞行过程中气流对线材的扰动，同时也避免线材被螺旋桨剐蹭带来的飞行安全隐患；电机安装座做了统一的安装孔位设计，可兼容市面上主流的22、23系列外转子无刷电机，无需针对不同品牌的电机做额外的结构修改，降低后期维护更换配件的成本。起落架部分与机身下部的电池支架做了一体化设计，起落架的高度预留了航拍云台的安装空间，保证相机在俯仰拍摄过程中不会拍到起落架结构，同时起落架底部做了弧形的缓冲结构，降落时可吸收部分冲击能量，减少硬着陆对机身内部电子设备的冲击。整套结构在设计过程中反复验证了折叠状态与展开状态的结构干涉问题，所有活动部件的运动行程都做了硬限位，避免折叠过度导致机臂铰接结构损坏，锁止螺钉的位置设计在机臂上侧，操作人员在展开设备时无需翻转机身即可完成锁止操作，整个展开到锁止的过程可在十秒内完成，完全满足应急场景下快速起飞的使用需求。
