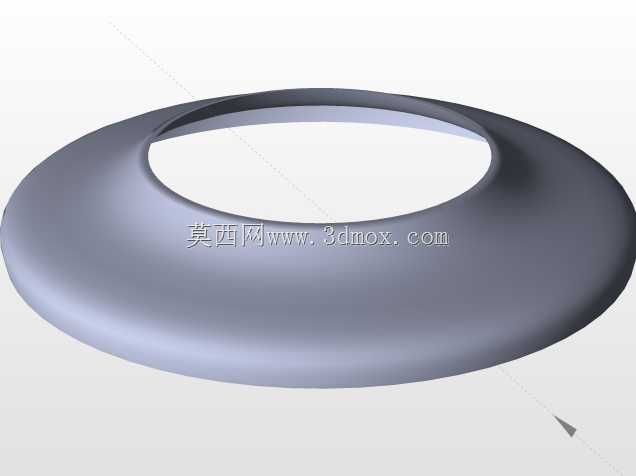

环形曲面过渡连接结构件三维数模

这类环形曲面过渡结构件，在流体输送管路系统、通风排风设备的进出风口衔接段、轻工灌装设备的导流通道中应用十分广泛，日常做设备结构设计时经常会碰到这类需要平滑过渡的环形衔接需求，很多新手工程师容易在这里犯结构处理不当的错误，要么曲面曲率突变造成流道阻力陡增，要么壁厚不均导致后续注塑或者钣金成型时出现翘曲、缩痕缺陷。

从实际使用场景来看，这类结构核心的作用是实现两个不同直径环形界面的平滑衔接，避免流道内出现直角台阶造成的介质紊流，不管是输送气态介质还是低粘度液态介质，连续顺滑的曲面过渡都能有效降低介质流动过程中的压损，减少管路系统的能耗。在通风系统中，这类结构常被用在风机出口与风管的变径衔接段，相比直棱直角的变径接头，曲面过渡的结构能让气流更顺畅地通过，降低风噪的同时减少风机的出力损耗；在流体灌装设备里，这类环形曲面结构可以作为料斗与灌装管路的过渡段，避免物料在衔接位置残留堆积，降低清洁维护的难度，也能减少物料输送过程中的挂壁问题。

设计这类回转曲面结构时，首先要确定两端的安装边界尺寸，也就是两端环形接口的内径、外径以及两个接口之间的轴向安装距离，这三个参数是整个结构设计的基准，必须和对接的其他部件尺寸完全匹配，否则后续装配时会出现错位、密封失效的问题。建模过程中要优先保证曲面的G2连续，也就是曲率连续，不能只做到G1相切连续就结束，相切连续的曲面在光影下还是能看到明显的棱线转折，介质流过的时候还是会在转折位置产生局部涡流，只有曲率连续的曲面才能实现真正的顺滑过渡。做曲面构建的时候，一般先绘制过回转轴线的截面草图，草图里的过渡段曲线优先选用曲率变化平缓的样条曲线或者圆弧相切组合，绘制完成后要检查曲线的曲率梳，确保曲率梳没有突变的尖点，曲线整体曲率变化均匀，之后再通过回转命令生成整体的薄壁结构，壁厚要根据使用场景的承压需求、选用的材料特性来确定，常规常压通风场景下壁厚取1.5-3mm即可，如果是有一定压力的流体输送场景，壁厚要适当增加，同时要在两端接口位置设计安装定位的止口或者法兰边，方便和相邻部件进行螺栓连接或者粘接固定。

很多工程师在做这类结构的时候容易忽略安装边界的公差匹配，比如两端接口的配合公差如果选得太松，会出现密封不严漏风漏液的问题，如果选得过紧，装配时会因为塑料件或者钣金件的成型公差导致装不进去，一般和硬质管路对接的时候，接口的配合公差选H7/h6的间隙配合就足够，配合段长度取5-8mm就能保证定位稳定。另外如果是采用塑料注塑成型的工艺来生产这个零件，建模的时候还要注意曲面的脱模斜度，整个外曲面和内曲面都要顺着脱模方向设置不小于1度的脱模斜度，避免注塑完成后顶出时出现零件表面划伤、顶白的缺陷，壁厚要全程保持均匀，不能出现局部壁厚突然增厚的情况，否则注塑冷却时会因为收缩不均产生表面缩痕，内部产生气泡影响零件强度。如果是采用钣金旋压工艺来加工这类零件，设计时要注意曲面的曲率半径不能太小，最小曲率半径要大于板材厚度的3倍，否则旋压过程中会出现板材开裂的问题，两端的翻边高度也要控制在合理范围，避免旋压时翻边位置起皱。

在实际设备装配中，这类环形过渡件的安装位置一般处于两个功能部件的衔接处，轴向安装空间要提前预留足够的余量，不能让曲面过渡段和周边的其他结构件产生干涉，尤其是在做整机布局的时候，要提前检查曲面的最大外轮廓直径，确认和周边的支架、线路、管路之间留有至少5mm的安全间隙，避免设备运行时因为振动产生摩擦碰撞。如果是用在有腐蚀介质的场景，设计时还要在曲面内壁做相应的防腐处理预留，比如如果是金属材质就要考虑内壁喷涂防腐涂层的厚度，建模时要把涂层厚度预留出来，避免涂层做完之后内径尺寸变小影响介质流量；如果是塑料材质就要选用对应的耐腐蚀材料，比如输送酸碱介质的时候选用PP或者PVDF材质，建模时的壁厚要比普通场景增加0.5-1mm，保证长期使用的结构强度。

做这类结构的有限元校核时，重点要检查曲面过渡位置的应力分布，因为曲面曲率变化的位置往往是应力集中的区域，尤其是在承压工况下，要确保最大应力值低于所选材料的许用应力，如果应力过大可以适当调整过渡曲面的曲率半径，让曲率变化更平缓，分散集中应力，也可以在应力集中的位置做局部的加厚处理，或者增加加强筋来提升结构强度，不过加强筋的设置要顺着介质流动的方向，不能在流道内壁设置凸起的加强筋，否则会干扰介质流动产生额外的阻力，加强筋要设置在结构的外壁，既不影响内部流道的顺滑，又能提升整体的结构刚性，减少设备运行过程中因为介质脉动产生的结构振动，降低振动带来的噪音和结构疲劳损伤。
