铰接式带座支撑辊轴安装结构

这类带铰接支座的辊轴支撑结构，在轻工输送线、小型工装夹具、物料张紧机构里的应用占比不低，很多做非标设备的结构工程师在做线体改型或者小型工装设计时，都会优先参考这类成熟的结构形式，毕竟经过大量现场验证的结构，在可靠性上比全新设计的非标结构要稳妥很多。从实际使用场景来看，这类结构最常出现在需要小幅角度自适应调整的支撑工位，比如薄型物料输送的从动辊支撑、同步带张紧轮的安装座、小型工装的翻转铰接支点，它的核心优势就在于一端的铰接设计可以让辊轴在安装或者运行过程中自适应调整微小的角度偏差，避免因为安装面的平面度误差或者机架焊接变形导致的辊轴卡滞、轴承偏磨问题。

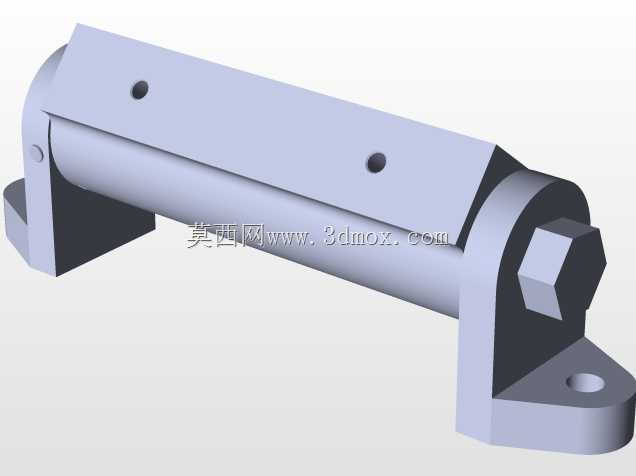

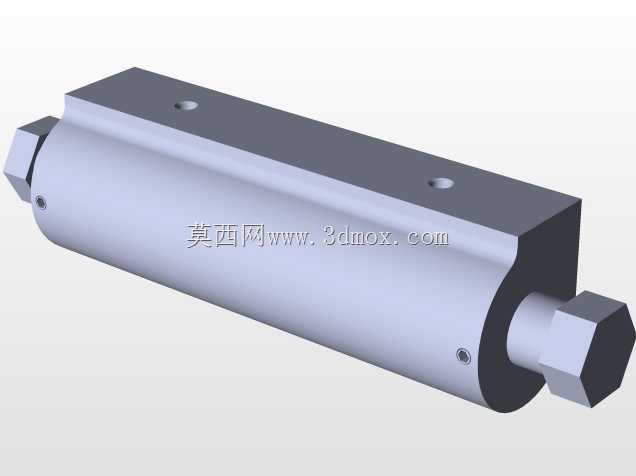

从功能特性上拆解来看，整个结构分为三个核心部分：两端的支撑座、中间的辊轴主体、端部的锁紧限位结构。其中一侧的支撑座是带铰接孔的L型折弯支座，通过底部的安装孔固定在机架上，铰接副的间隙控制在0.02到0.05毫米之间，既保证转动灵活，又不会出现过大的旷量；另一侧的支座是带开槽的安装座，端部的六角锁紧结构可以在辊轴调整到合适角度后完成锁紧，防止运行过程中出现位置偏移。中间的辊轴表面做了精车处理，粗糙度控制在Ra1.6以内，如果是用于输送场景，还可以根据输送物料的特性在表面包胶或者做滚花处理，增大摩擦力避免打滑。辊轴上方的安装板开了两个定位孔，用来安装附属的挡料条、传感器支架或者压料构件，不用额外在辊轴上焊接支架，避免焊接变形影响辊轴的同轴度。

设计这类结构的时候，首先要核算的是辊轴的抗弯强度，根据实际承载的物料重量或者张紧力大小，选择合适的辊轴直径和壁厚，常规轻型应用下，辊轴的直径一般在20到40毫米之间，壁厚不小于3毫米，避免长时间承载出现弯曲变形。两端支撑座的安装孔位置要和机架的安装梁尺寸匹配，底部安装孔的中心距要预留至少2毫米的调整余量，方便现场安装的时候微调位置。铰接端的销轴要做淬火处理，硬度达到HRC40以上，提高铰接副的耐磨性能，延长结构的使用寿命，毕竟这类结构的铰接位置是长期处于微动磨损状态，如果销轴硬度不够，用个一年半载就会出现旷量，导致辊轴运行抖动。

安装边界方面，整个结构的横向总宽度要比安装位置的机架内空小5到10毫米，避免安装的时候出现干涉；支撑座的高度要根据辊轴的中心高要求设计，保证安装完成后辊轴的上平面和输送面或者工作面的高度差控制在±0.1毫米以内。如果是用于张紧场景，开槽侧的支座开槽长度要预留至少15毫米的调整行程，满足皮带或者链条的张紧调整需求，锁紧螺母要配防松垫圈，避免设备运行过程中的振动导致螺母松动。另外在建模的时候要注意，铰接位置的配合要选择间隙配合，不要做成过盈配合，不然就失去了铰接自适应调整的意义，同时要给锁紧螺母预留足够的扳手操作空间，避免现场安装的时候扳手伸不进去，没法完成锁紧操作。很多新手工程师在设计这类结构的时候，容易忽略操作空间的预留，把螺母位置设计得紧贴支座侧壁，最后现场装配的时候只能用开口扳手一点点拧，装配效率极低，还拧不紧。

从实际运维的角度来看，这类结构的拆解维护也很方便，需要更换辊轴或者调整位置的时候，只需要松开端部的锁紧螺母，把铰接端的销轴敲出来就可以完成整个辊轴组件的拆卸，不用把整个支座都从机架上拆下来，后期维护的效率很高。如果是在有粉尘或者切削液的场景下使用，还可以在铰接位置和辊轴的转动位置加装防尘密封圈，避免杂质进入配合面加剧磨损，进一步提升结构的使用寿命。
