弯管式柔性连接接头三维结构设计

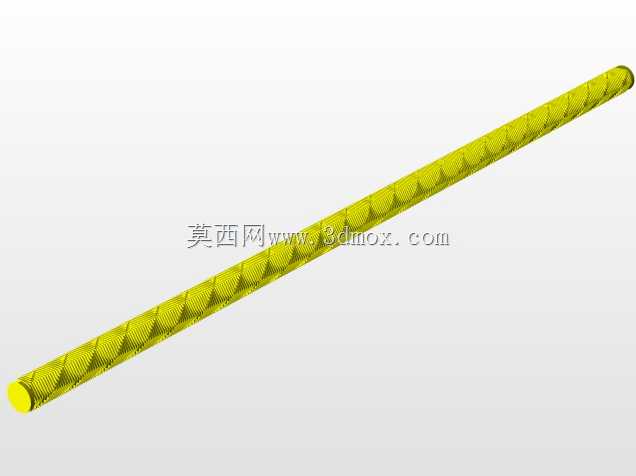

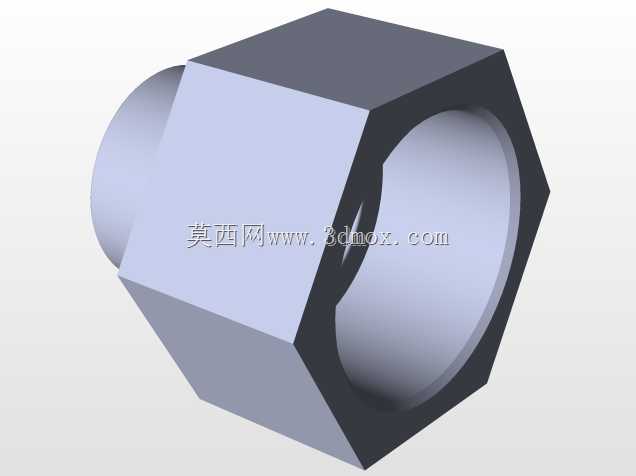

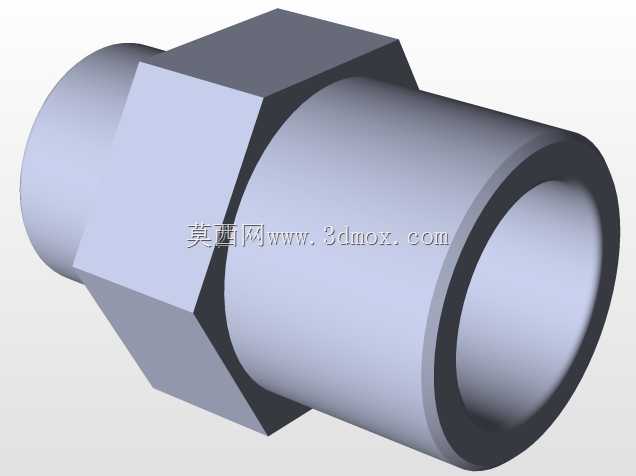

在各类流体输送系统、气动控制回路、小型液压传动布局中，这类带弧形弯曲段的柔性连接构件是解决管线错位、吸收设备运行振动的常用部件，很多现场布局中，硬管连接无法适配设备安装位的空间偏移，也无法缓冲泵体、阀组运行时产生的微幅振动，长期硬接会在管路焊口、接头螺纹处产生应力集中，最终引发泄漏甚至管路断裂，这类弯型柔性接头就是针对这类工程痛点设计的。从结构上看，主体弯曲段采用大弧度平滑过渡设计，没有直角弯折的流道突变，能最大程度降低流体在管路转向处的压损，避免介质在弯折位置形成涡流，不管是输送压缩空气、冷却水还是低压液压油，都能保持流态稳定，减少管路内部的紊流噪声。两端的连接端头采用标准外螺纹结构，适配常规工业管路的内螺纹接口，安装时不需要额外定制转接件，直接对接现有管路即可，端头位置做了密封面预留，装配时搭配对应规格的密封圈或者生料带就能实现可靠密封，能承受常规工业场景下的工作压力。设计阶段首先要确认的是两端安装位的空间相对位置，很多设备内部的管路布局受其他零部件占位限制，无法走直线布管，这时候就需要根据两个接口的水平偏移、垂直高差来确定弯管的曲率半径，曲率半径不能过小，过小的话不仅会增加流阻，还会让柔性段的弯折应力超过材料许用值，长期使用容易出现疲劳开裂；曲率半径也不能过大，否则会占用过多安装空间，挤占其他零部件的布局位置。这款构件的弯曲段采用等截面设计，整个流道的通径保持一致，不会出现局部缩径影响流量的问题，外壁的厚度根据工作压力做了匹配设计，在保证承压能力的前提下尽可能控制整体重量，不会给两端的连接接口带来额外的负重载荷。安装边界方面，需要预留出弯管弯曲段的摆动空间，因为设备运行时的振动会带动柔性段产生微幅位移，如果周围有尖锐的零部件棱边，需要提前做避让或者加防护套，避免长期摩擦磨损管壁。在自动化生产线的气动回路里，这类接头常用来连接电磁阀组和气缸的气路接口，气缸往复动作时会带动管路产生小幅摆动，柔性弯段可以自由适配这种位移，不会像硬管那样反复受弯折应力；在小型冷却循环系统里，这类弯管可以直接连接水泵出口和散热单元的入口，抵消水泵运转时的振动传递，避免振动传导到散热片上引发固定螺丝松动。建模过程中要重点关注弯曲段的曲率连续性，保证整个管身的曲面顺滑，没有局部的折痕或者截面突变，两端的连接螺纹要和标准管螺纹的参数完全匹配，密封面的平面度要控制在合理公差范围内，避免装配后出现密封失效的问题。另外还要考虑管身的最小弯曲半径限制，即使是柔性材质，也不能超过材料允许的最小弯折半径，否则会造成管身内部流道塌陷，影响介质流通。在设备维护环节，这类接头的拆装也比较便捷，不需要复杂的专用工具，直接用常规扳手就能完成两端的紧固和拆卸，后期更换成本较低，适合在各类通用工业设备的管路布局中使用。不同通径规格的这类接头可以适配不同流量的管路需求，选型时只需要根据管路的工作压力、介质类型、两端接口的偏移量来确定对应的尺寸参数，就能满足现场的安装使用要求。
