L型带孔环形安装支座结构设计

在轻工输送线、小型实验台架、非标自动化工位的管路或轴类部件布设场景中，这类L型结构的环形安装支座是十分常见的支撑固定元件，它的核心作用是为圆柱形的杆件、光轴、导套或者小型气动管路提供稳定的侧向支撑，同时通过底部的安装平面实现与设备机架、型材框架的刚性连接，避免被支撑的圆柱部件在设备运行过程中出现径向窜动、振动偏移的问题。从实际使用场景来看，这类支座常被用在小型物料分拣线的导向光轴固定、实验室小型检测设备的探针套筒安装、小型气动回路的硬管定位等位置，相比整圆式的抱箍支座，它的L型弯折结构可以直接贴附在垂直安装面与水平安装面的交界位置，不需要额外加装角码转接，能有效节省安装空间，尤其适合设备内部安装空间局促、支撑点靠近框架转角的布设场景。

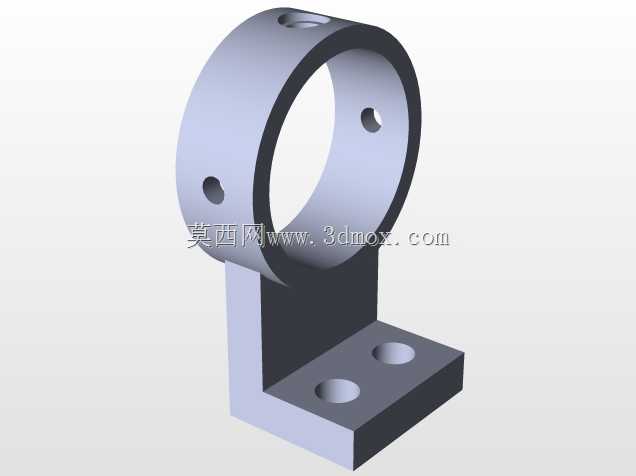

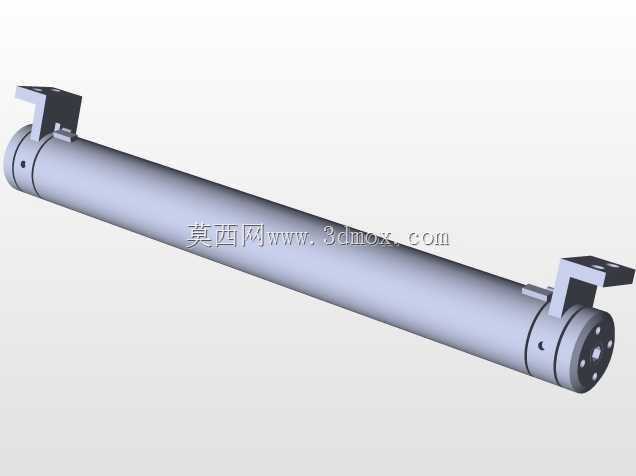

从结构设计的逻辑来看，这个支座分为上部的环形夹持段和下部的L型安装底座两个功能部分，上部的环形段并非整圆闭合结构？不对，从模型呈现的结构来看，环形段侧壁均匀分布了三个径向的螺纹孔，这些孔的作用是穿入紧定螺钉，当需要固定的圆柱部件穿入环形内孔之后，通过三个方向的紧定螺钉顶紧圆柱面，实现无间隙的锁紧固定，这种设计相比过盈配合安装，对被支撑件的外径公差要求更低，安装拆卸也更方便，不需要借助压装工具，只用内六角扳手就能完成装调，日常维护更换部件时效率更高。三个径向孔的位置做了等角度分布，分别对应环形侧壁的上侧、左侧和右侧？不对，从模型视角看，环形的顶部有一个安装孔，左右侧壁各有一个径向孔，三个孔的轴线处于同一垂直于环形轴线的平面内，顶紧时受力均匀，不会出现被支撑件偏斜的问题。

下部的L型底座是一体弯折成型的结构，垂直段直接和上部环形段的外侧壁连为一体，没有拼接焊缝，整体是一体式机加工或者铸造成型后精加工的结构，刚性比焊接拼接的结构更好，长期受载不会出现焊缝开裂的问题。底座的水平安装面上设置了两个沉头安装孔，这两个孔的中心距按照常用的工业铝型材槽距设计，适配市面上主流的30系列、40系列铝型材的安装孔位，安装时可以直接用内六角螺栓穿过沉头孔，将支座固定在铝型材的槽内或者钢板机架的预制螺纹孔上，沉头孔的设计可以让螺栓头完全埋入底座平面内，不会出现螺栓头凸出干涉其他部件的问题。垂直段的侧壁和环形段的连接位置做了圆弧过渡处理，避免直角位置出现应力集中，当被支撑的圆柱部件承受径向载荷时，应力可以顺着圆弧过渡面均匀传递到底座部分，不会在连接根部出现应力断裂的问题。

从安装边界的角度来说，这类支座的环形内孔直径决定了它能适配的最大圆柱件外径，选型时需要保证被支撑件的外径和内孔的间隙控制在0.1-0.3mm之间，间隙过大会导致紧定螺钉顶紧后圆柱件出现偏斜，间隙过小则会导致穿装困难，尤其是长光轴穿装时容易卡滞。底座的水平安装面的平面度需要控制在0.05mm以内，安装时要和机架的安装面完全贴合，如果安装面存在翘曲，强行拧紧安装螺栓会导致底座变形，进而带动上部的环形段出现圆度误差，使得被支撑的光轴或者管路出现卡滞、同轴度超差的问题。环形段的轴向厚度决定了它的支撑宽度，厚度越大，对圆柱件的支撑长度越长，抗倾覆能力越强，适合支撑悬臂长度较长的轴类部件，如果是短距离的管路固定，可以选择厚度更小的规格，进一步减轻重量、节省安装空间。

在实际设计选型的时候，还要考虑使用场景的载荷特性，如果设备运行时存在持续振动，比如靠近气动冲击部件、电机输出端的位置，除了用紧定螺钉顶紧之外，还可以在环形内孔加装薄壁橡胶衬套，既可以吸收振动，也能避免紧定螺钉直接顶伤圆柱件的表面，尤其是表面精度要求高的镀铬光轴、不锈钢管路，加装衬套可以有效保护接触面，避免出现压痕锈蚀的问题。如果是用于洁净环境比如食品加工设备、医药检测设备中，这类支座通常会采用304不锈钢材质加工，表面做抛光处理，不容易积尘积垢，也能耐受日常的消毒试剂腐蚀；如果是普通工业场景，采用45号钢表面发黑处理或者铝合金硬质氧化处理就可以满足使用要求，成本更低，重量也更轻。

另外在建模的时候要注意，环形段和L型底座的连接位置的过渡圆弧不能省略，很多新手建模的时候直接做直角连接，后续做有限元应力分析的时候会发现根部应力值远超材料许用应力，实际使用中很容易在受载时断裂。径向的紧定螺钉孔的螺纹深度要控制在环形壁厚的三分之二左右，不能钻穿整个壁厚，否则会导致环形段的刚性下降，紧定螺钉锁紧时也容易出现滑牙的问题。底座上的沉头孔的沉头深度要匹配所选螺栓的头高，保证螺栓锁紧后头部不高出安装平面，同时沉头孔的倒角要和螺栓头的倒角适配，避免螺栓头无法完全沉进去。整个零件的所有锐边都要做倒钝处理，尤其是安装时操作人员会接触到的位置，避免划手，也能避免应力集中在锐边位置导致零件开裂。
