平面槽轮间歇传动机构三维建模作品

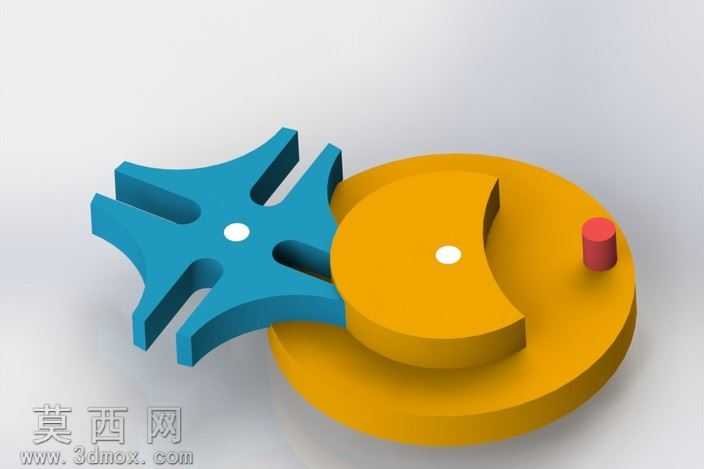

本作品为平面槽轮间歇传动机构的三维建模成果，建模过程依托主流三维CAD软件完成，整体采用参数化建模思路，对机构的两个核心构件进行了精准的结构还原。首先是主动拨盘构件，建模时先绘制圆形基体草图，通过拉伸特征生成拨盘的主体圆盘结构，再对拨盘上的圆柱拨销进行单独草绘拉伸，为拨销与拨盘基体添加同轴、重合的装配约束，保证拨销的位置精度，拨盘的缺口锁止弧面采用圆弧草图切除的方式制作，确保锁止弧的曲率与槽轮的外圆弧面完全匹配，实现间歇运动过程中的锁止定位功能。其次是从动槽轮构件，建模时先绘制带四个径向槽的星形截面草图，通过拉伸生成槽轮主体，槽轮的四个径向槽采用对称阵列的方式制作，保证每个槽的宽度、深度、角度完全一致，槽口处做了微小的圆角过渡处理，避免机构运动时出现应力集中，槽轮的外圆弧锁止面同样按照配合精度要求绘制，与主动拨盘的锁止弧形成精准的间隙配合。材质与渲染环节，为主动拨盘赋予亮黄色哑光塑料材质，调整材质的粗糙度、反光度参数，模拟工程塑料的质感；为从动槽轮赋予湖蓝色硬质工程塑料材质，与拨盘形成清晰的视觉区分；拨销采用大红色哑光材质，突出核心传动部件的位置；整体渲染采用柔和的漫反射光源，添加浅灰色渐变背景，调整阴影参数让构件的轮廓层次清晰，直观展现机构的装配关系。结构设计上严格遵循平面槽轮机构的传动原理，主动拨盘连续回转时，圆柱拨销进入槽轮的径向槽带动槽轮转动，当拨销脱离径向槽后，两个构件的锁止弧面贴合，槽轮保持静止状态，实现将连续回转运动转换为单向间歇回转运动的功能，建模过程中对所有配合面的公差进行了合理预留，既保证机构运动时无卡滞，也避免间隙过大导致的传动冲击，可用于机械原理教学演示、间歇传动机构的方案验证等场景。
