可调式重型设备支撑铰链结构设计

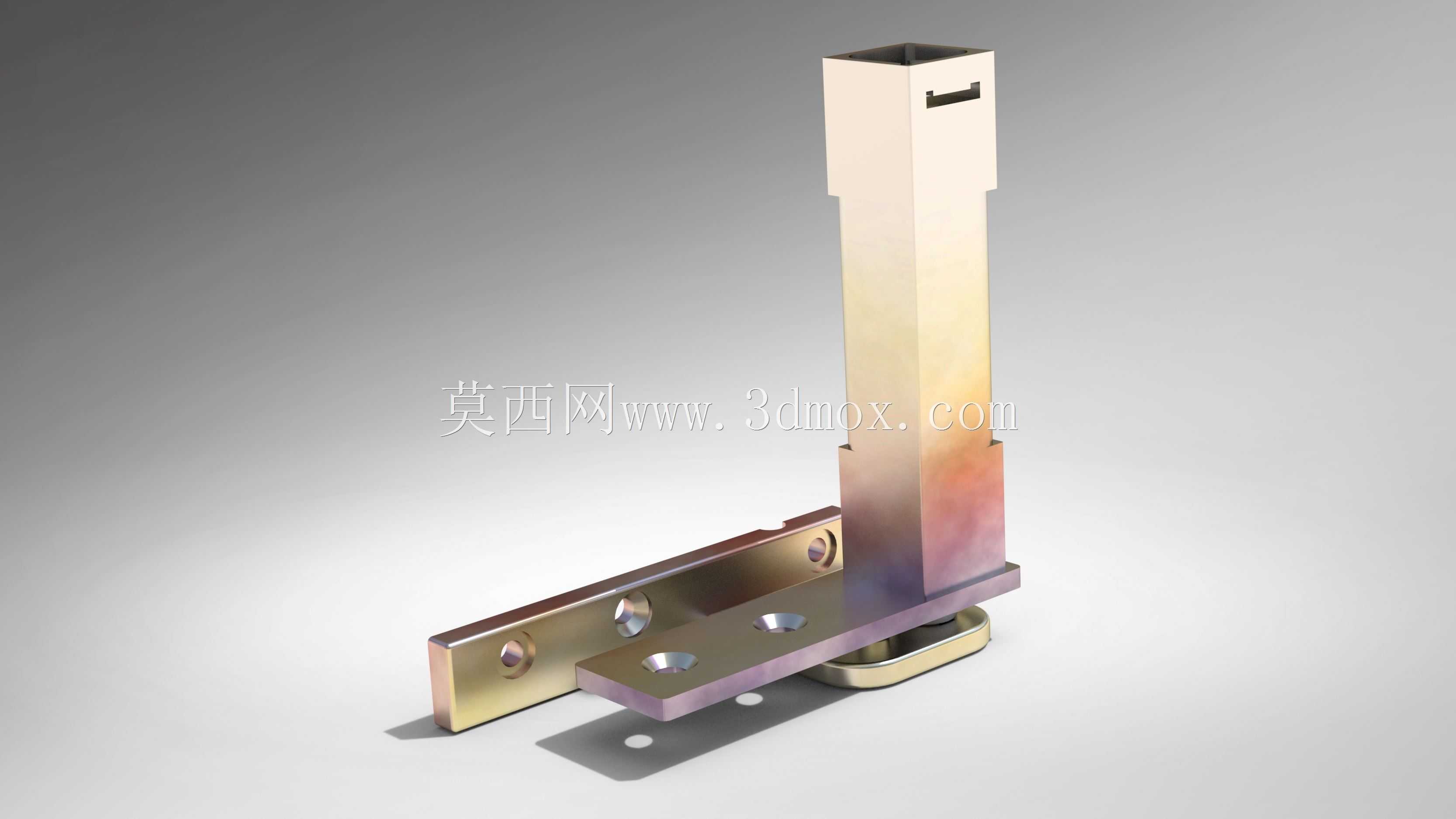

这类带竖向支撑柱的重型铰链，多应用在工业设备舱门、大型电气柜侧开检修门、重型试验设备防护门这类需要兼顾开合转动与开门后承重支撑的场景，区别于普通柜门仅需实现转动连接的轻载铰链，该结构在实现铰接转动功能的基础上，额外集成了竖向承载的支撑结构，避免大尺寸重型门体在开启后出现下坠变形、合页受力过载断裂的问题。从结构功能来看，底部的L型安装基板是整个铰链的承载基础，基板上预留的多个沉头安装孔，可通过螺栓分别固定在设备门框的安装基准面与门体的对应安装位，基板与竖向方柱的连接位置设置了可转动的铰接轴套，轴套内部预留了润滑脂存储间隙，长期使用过程中可减少转动副的磨损，降低开合过程的异响与卡滞概率。竖向的方形支撑柱是该铰链区别于普通合页的核心结构，柱体采用空心方管截面设计，在保证整体抗弯强度的前提下尽可能降低结构自重，柱体上部预留的卡槽结构可与门体上的配套限位件配合，当门体开启到预设最大角度时，卡槽会与限位块卡合，实现开门位置的机械锁止，避免设备检修过程中门体受外力晃动自行闭合，挤压检修人员或磕碰检修工具。设计过程中首先要明确安装边界的尺寸约束，底部L型基板的横向安装边长度需匹配门框型材的安装面宽度，避免安装孔超出型材边界导致无法固定，竖向安装边的高度需贴合门体侧边的加强筋位置，让螺栓锁紧力直接传递到门体的加强结构上，避免薄门板受锁紧力出现局部凹陷变形。竖向方柱的伸出长度需要匹配门体的开启角度需求，当门体需要开启至90度以上的检修位置时，方柱的有效支撑长度需经过抗弯强度校核，按照门体总重量的1.5倍安全系数计算柱体的截面壁厚，避免门体完全开启后柱体受侧向弯矩出现弯曲变形。铰接位置的轴销采用台阶式设计，轴销与基板上的轴套采用间隙配合，与方柱底部的连接孔采用过盈配合，装配时轴销从下往上压入装配，端部设置卡簧槽实现轴向限位，防止长期开合过程中轴销窜动脱出。安装时需要先将底部基板的两个安装边分别与门框、门体预紧螺栓，调整门体与门框的配合间隙均匀后，再按照对角线顺序逐步锁紧所有安装螺栓，避免单侧锁紧导致铰接副卡滞。这类铰链的转动阻尼可通过调整铰接轴套的配合间隙实现，针对需要门体在任意开启角度悬停的使用场景，可在轴套位置增加阻尼垫片，通过调整轴销端部的锁紧螺母压力改变转动阻尼大小，无需额外加装气撑杆即可实现门体的任意位置悬停，简化设备门体的整体结构。柱体表面采用镀彩锌处理，兼顾基础防锈能力与金属表面耐磨性能，适合在普通工业车间的非强腐蚀环境下长期使用，若应用在户外或潮湿腐蚀环境，可更换为304不锈钢材质的同结构版本，适配不同的使用环境需求。结构设计时特意将铰接转动中心与门体的安装面预留了足够的偏移距离，避免门体开启过程中边缘与门框出现干涉磕碰，保证门体可以顺畅开启至最大设计角度，同时偏移的转动中心也能让门体闭合时的密封胶条压缩量更均匀，提升设备舱门的整体密封防护性能。
