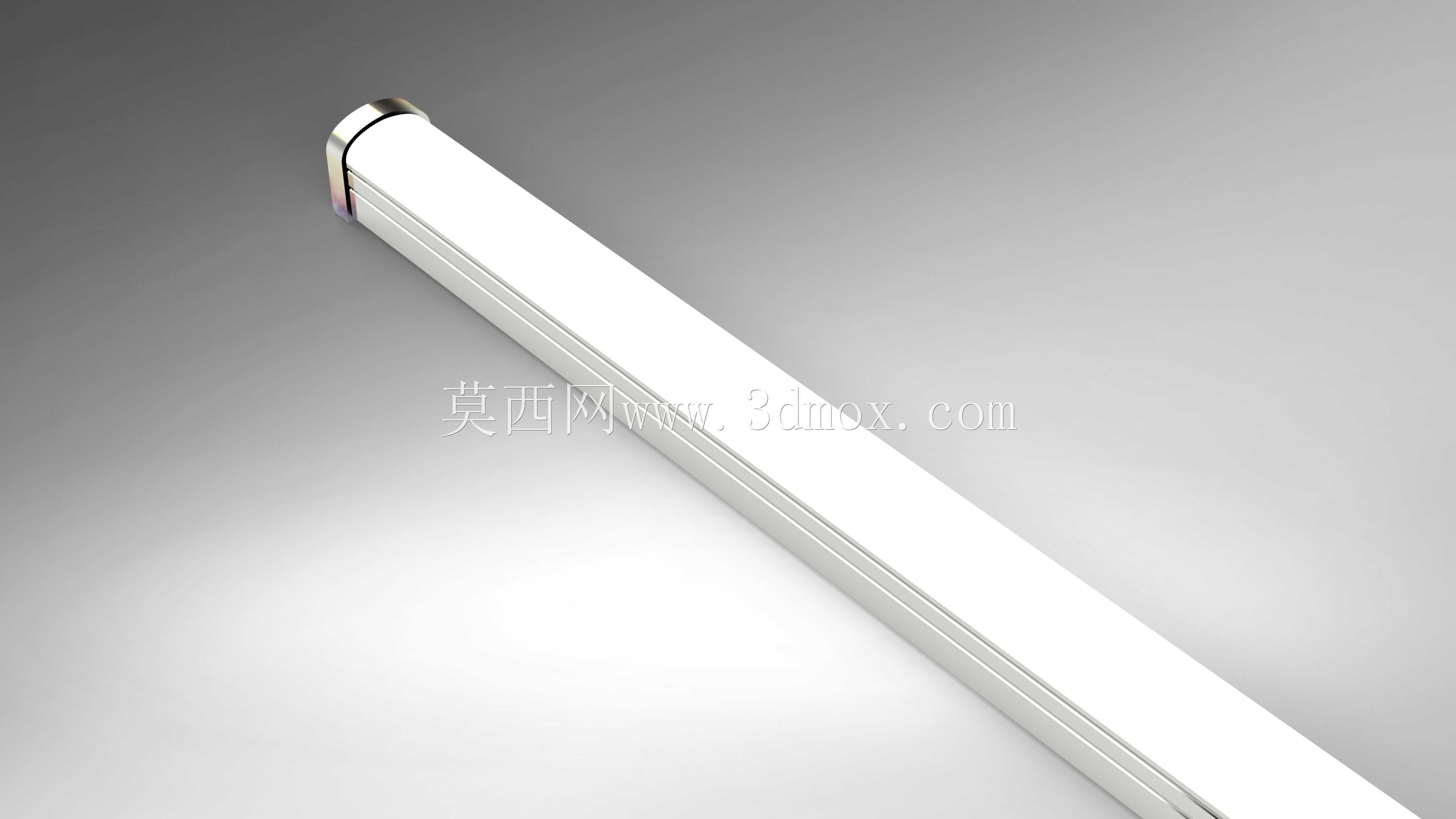

长条形LED洁净照明灯具结构设计

这款长条形照明构件主要面向洁净车间、医疗场所、食品加工生产线这类对环境洁净度有较高要求的照明场景，在实际工程应用中，这类照明产品需要兼顾照明均匀度、积尘易清理性、安装适配性三个核心需求，避免常规灯具存在的积尘死角、安装后与吊顶缝隙过大、照明区域明暗差明显的问题。从结构设计逻辑来看，整体采用一体化拉伸铝型材作为主体外壳，型材截面做了圆弧过渡处理，没有直角拼接的缝隙，外表面做阳极氧化磨砂处理，既可以提升散热效率，也能避免表面积留灰尘，日常清洁时只需要用无尘布擦拭即可完成表面清理，不会在边角位置残留清洁死角。两端的端盖采用嵌入式卡扣结构，和主体型材配合后没有突出的棱边，端盖和型材的配合公差控制在0.1mm以内，避免长期使用后缝隙积灰，同时端盖位置预留了走线孔位，可以适配顶部吊装、侧面嵌入、吸顶安装三种主流的安装方式，安装时不需要额外定制转接配件，通用安装孔位可以匹配市面上主流的洁净室吊顶龙骨间距。从功能特性上看，灯体内部的光源板贴装在铝型材主体的内平面上，光源产生的热量可以直接通过铝型材外壳向外散出，不需要额外加装散热鳍片，既压缩了整体的结构厚度，也减少了内部的积尘空间，灯罩采用乳白色扩散PC材质，和型材主体采用卡槽式密封配合，配合位置加装了薄型硅胶密封条，可以达到IP54的防护等级，满足洁净车间定期喷淋消毒的使用需求，不会有消毒液体渗入灯体内部造成电路故障。在外形尺寸与安装边界的设计上，整体截面宽度控制在70mm，厚度控制在35mm，单根标准长度可以适配1200mm、900mm、600mm三种常规吊顶模块尺寸，安装时相邻灯具拼接的缝隙可以控制在0.5mm以内，不会出现拼接错位导致的照明暗区，吊装时的吊点间距设置为400mm，保证长尺寸安装时灯体不会出现下弯变形，长期使用后灯罩也不会因为重力作用出现脱落风险。实际选型使用时，这类灯具可以根据场景需求调整内部光源的色温与功率，结构件不需要做任何改动，只需要更换对应参数的光源板与驱动电源即可，外壳的通用化率达到100%，可以大幅降低生产端的配件库存压力，也方便后期运维时的配件更换。在建模过程中，需要重点关注铝型材的拔模角度，型材的卡槽位置做了1度的拔模斜度，方便挤出生产时的脱模，同时端盖的卡扣位置做了0.2mm的装配间隙，避免安装时出现卡扣过紧无法装配或者过松导致端盖脱落的问题，灯罩的卡槽深度设计为5mm，保证装配后灯罩不会因为热胀冷缩出现脱出的情况，同时密封胶条的压缩量控制在30%，既可以保证密封效果，也不会因为压缩量过大导致装配时需要过大的按压力，提升现场安装的效率。在实际工程现场安装时，吸顶安装的情况下灯体背面和安装面的间隙控制在2mm以内，避免间隙位置积尘，同时背面预留的穿线孔可以适配直径8-12mm的电工护线套，满足不同场景的布线需求，吊装安装时配套的吊件可以在型材的背部滑槽内自由滑动，调整吊点位置时不需要在型材上额外打孔，适配不同现场的吊装点位偏差，降低现场安装的调整难度。
