工业重载定向支撑脚轮结构设计

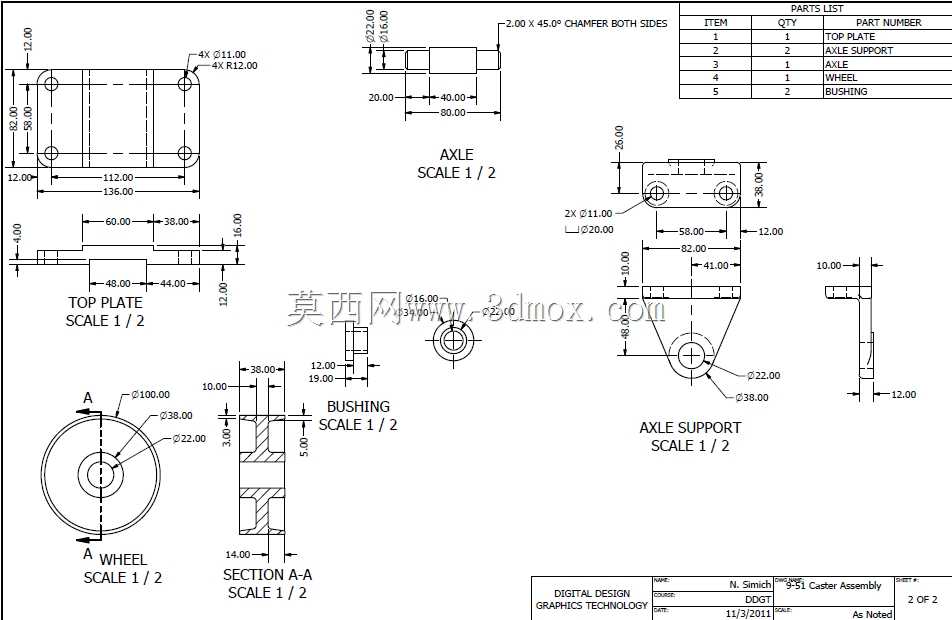

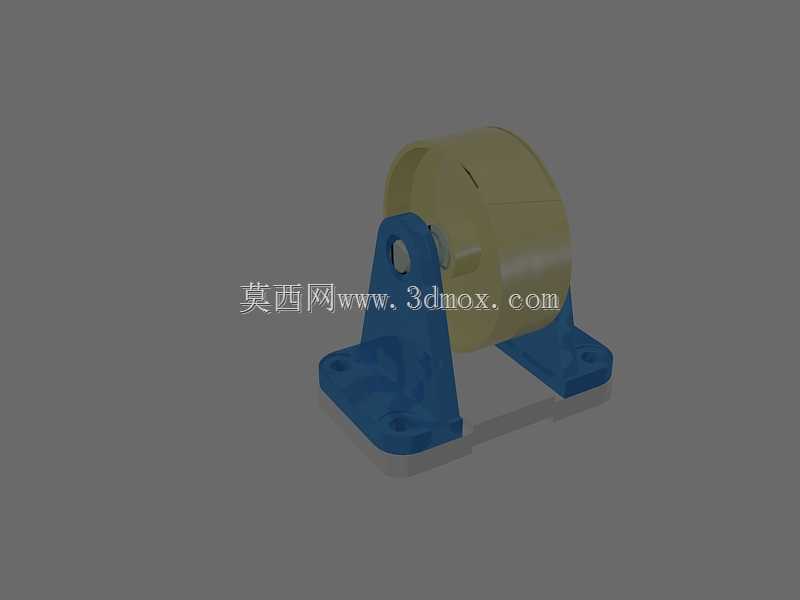

在各类需要频繁移位的工业设备、工装台架、仓储转运载具的结构设计中，脚轮作为直接接触地面的行走支撑部件，其结构合理性直接决定了设备移位的顺畅度、静置状态的稳定性以及长期使用的耐久表现。这款定向脚轮的结构设计，主要面向额定承载范围内的中载工业场景，适配车间内部硬化环氧地面、水磨石地面以及常规平整水泥地面的使用环境，常见于生产线旁的物料周转台车、小型固定式工装夹具台、中型设备的移动基座等场景，不需要频繁转向调整行进方向的直线移位工况下，定向结构相比万向脚轮能提供更好的行进直线保持性，避免移位过程中出现轮体偏摆、行进轨迹偏移的问题。从结构组成来看，这款脚轮采用分体式装配设计，主要包含安装支架、轮体、轮轴、轴套四个核心部分，支架采用一体式弯折成型的钢制支座，底部两侧设置同轴的轮轴安装孔，顶部为带安装孔的平板式安装面，安装面的孔位按照通用工业安装间距设置，可直接通过螺栓与设备底部的安装梁固定，不需要额外加工转接板，适配大多数常规设备的底部安装边界。轮体采用复合结构设计，外层为高耐磨的非金属材质，内层为刚性支撑轮毂，这种结构既可以保证轮体滚动过程中具备足够的缓冲能力，降低地面不平整带来的振动传递到上部设备，又能通过刚性轮毂保证轮体在额定载荷下不会出现过度形变，避免滚动阻力陡增。轮轴与支架之间设置有耐磨轴套，避免金属直接摩擦造成的支架孔位磨损，延长部件的更换周期，日常维护仅需要定期在轴套位置加注润滑脂即可，不需要复杂的拆解保养。设计过程中，首先根据目标承载场景确定轮体的直径与宽度，轮径的选择兼顾了滚动阻力与安装高度的平衡，轮径过小会导致越过地面微小凸起、焊缝、地坪接缝时的阻力过大，轮径过大则会抬升设备整体的安装高度，造成设备重心上移，影响静置稳定性，最终确定的轮体尺寸在保证越障能力的前提下，将支架顶部安装面到地面的总高度控制在常规工业脚轮的通用高度范围内，可直接替换同规格的现有脚轮产品，不需要调整设备原有支腿的设计尺寸。支架的弯折角度经过受力校核，两侧支撑板的受力方向沿竖直方向传递到安装面，避免支架在满载冲击下出现弯折变形，安装面的四个固定孔位采用对称布局，孔距符合行业通用的安装尺寸规范，不管是安装在方管焊接的台架底部，还是设备的钢板折弯基座上，都能保证螺栓安装的操作空间，不会出现孔位与型材干涉、螺栓无法拧紧的问题。轮体的宽度经过接地比压计算，在额定载荷下，轮面与地面的接触压强控制在地面材质可承受的范围内，避免长期静置时轮面压痕过深，也防止滚动过程中对环氧地坪造成过度磨损。定向结构的设计上，支架两侧的支撑板与顶部安装面采用刚性连接，没有转向回转结构，因此在设备直线推行时，轮体始终保持与行进方向平行，不会出现万向轮常见的起步时轮体偏摆、需要调整方向才能推行的问题，适合长距离直线转运的工况，同时因为取消了转向回转的滚珠或轴套结构，整体的承载能力比同安装高度的万向脚轮更高，结构故障率也更低，在不需要频繁转向的固定路径转运场景下，这种定向脚轮的综合使用成本更低。安装边界方面，支架顶部安装面的平面度经过结构约束，安装后与设备底部支撑面完全贴合，不会出现局部悬空导致螺栓受力不均断裂的问题，轮体两侧与支架支撑板之间预留有合理的间隙，既不会因为间隙过大造成轮体轴向窜动，也不会因为间隙过小导致杂物卡入后轮体抱死，间隙尺寸控制在常规车间环境下的碎屑、焊渣等杂物无法卡入的范围，减少日常使用中的清理维护频次。轮轴采用轴向固定结构，两端通过卡簧限位，避免设备推行过程中轮轴窜出脱落，轴套采用自润滑材质，在缺少定期润滑的情况下也能保证较长的使用寿命，适合保养条件一般的车间环境使用。在实际选型匹配时，需要注意单轮的承载能力要留有足够的安全余量，通常按照设备总重量除以脚轮数量后，再乘以1.5倍的安全系数来选择对应承载规格的脚轮，避免设备满载经过地面凹陷、凸起时的冲击载荷造成轮轴变形或者支架断裂。这款脚轮的结构设计没有冗余的复杂部件，所有零件都采用常规的加工工艺生产，支架为钢板冲压折弯成型，轮毂为注塑或铸造成型，加工成本低，配件通用性强，后期更换易损件时不需要采购专用配件，常规的五金渠道就能找到适配的替换零件，对于设备制造商和终端使用用户来说，都能有效降低全生命周期的使用成本。
