等轴测结构相机造型机械构件设计

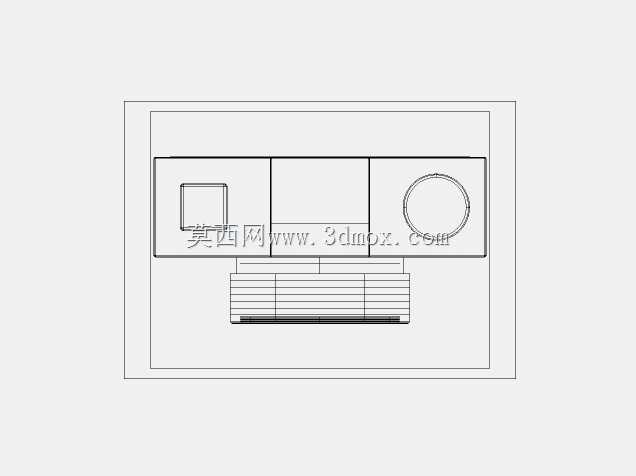

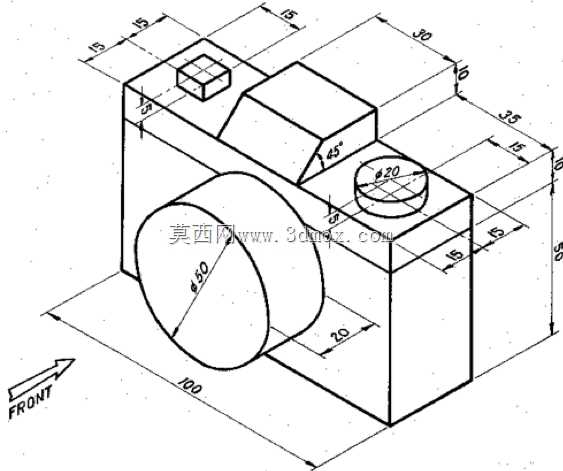

在日常的机械结构实训、工业造型原理验证场景中，这类相机造型的实体构件常被用作几何建模练习、形位公差标注训练的典型载体，也可作为文创类工业摆件的结构原型使用，帮助建模从业者掌握多特征叠加、斜切面处理、同轴圆柱装配的设计逻辑。从实际功能特性来看，该构件整合了长方体基座、斜切凸台、同轴圆柱镜头、顶部小凸台、顶面圆柱凸台多个特征，各特征间的衔接均采用直角过渡与45度斜切过渡结合的方式，没有多余的曲面造型，完全采用规则几何特征拼接，能很好地训练从业者对基准面选择、特征拉伸、切除、倒角等基础建模命令的综合运用能力。设计思路上，首先以FRONT方向为正视图基准，确定整体基座的长宽高边界，先构建主体长方体基座作为所有特征的承载基础，基座的总长控制在100单位长度，前端伸出的圆柱镜头直径为50单位，镜头从基座前表面向外伸出20单位长度，保证镜头部分的同轴度要求，避免出现偏心问题。基座顶部靠后位置的斜切凸台，采用45度斜角切除的方式成型，凸台的后边缘与基座后边缘的距离为30单位，凸台自身的宽度方向尺寸与基座对应位置匹配，斜切面的角度严格控制在45度，保证造型的规整性。基座顶面靠前位置的圆柱凸台直径为20单位，凸台高度为5单位，凸台中心距离基座右侧面的距离为15单位，距离基座前表面的距离为15单位，位置精度可通过基准面的偏移约束保证。基座顶面左上角的小方块凸台，长宽尺寸均为15单位，凸台高度为5单位，其左侧边缘与基座左侧面的距离为15单位，后边缘与基座后表面的距离为15单位，与周边特征保持足够的间距，避免特征干涉。整体构件的总高度方向，从基座底面到顶部最高凸台的上表面总尺寸为40单位，所有外凸特征的边缘均未超出基座的长宽边界范围，安装时可直接以基座底面为安装基准面，不需要额外设计避让结构，适配常规的台钳装夹、工作台摆放需求。在建模过程中，需要注意各特征的绘制顺序，优先绘制主体基座，再依次添加外伸的镜头圆柱、顶部的斜切凸台、两个小尺寸凸台，最后统一核对各尺寸的标注位置，保证等轴测视角下的尺寸标注清晰，不会出现尺寸线交叉、特征遮挡标注的问题。这类构件的设计不需要考虑复杂的运动机构，核心是训练规则几何特征的组合能力与尺寸链校核能力，从业者在建模时可先梳理所有特征的定位尺寸与定形尺寸，建立清晰的特征树逻辑，避免出现特征父子关系混乱导致的后续修改困难问题，同时要注意斜切面的绘制需要先绘制辅助线确定斜切的起止位置，保证45度角的精度，圆柱特征的绘制要保证圆心定位准确，避免出现圆柱与基座表面衔接处的缝隙或者重叠问题。
