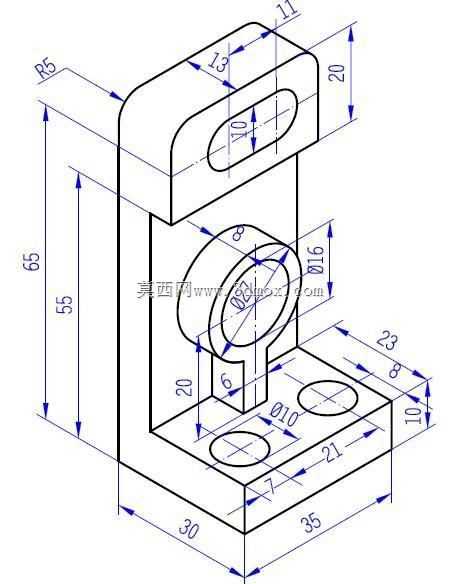

带腰型槽与通孔的立式支撑座结构

这类立式支撑结构常应用在轻工自动化生产线的物料承托、小型检测设备的探头固定工位，也可作为教学实训场景里的机械测绘练习载体，日常在小型工装的定位模块、桌面级设备的支架单元中也能见到同构型的零件，它不需要承受大吨位的冲击载荷，更多是承担定位、承托、为其他小尺寸功能件提供安装基准的作用。从结构功能来看，底部的矩形基板是整个零件的安装基础，基板上开设的两个通孔用于穿装紧固件，将整个支撑座锁紧在设备的安装台面上，孔位的间距尺寸经过匹配常规小型设备的安装孔距设计，能适配多数桌面级工装、实验台架的安装需求，基板的厚度尺寸兼顾了安装刚性与整体轻量化要求，不会因为过薄导致锁紧后出现基板翘曲，也不会因为过厚增加不必要的材料占用。中部的立板是连接底部基板与顶部安装台的承力结构，立板与基板、顶部结构的连接处都做了圆弧过渡处理，避免直角连接处的应力集中，在长期承受侧向载荷的时候不会出现连接位置的开裂问题。立板前方伸出的带孔凸台，是功能件的安装位，凸台上的通孔可以穿装转轴、定位销或者检测探头的固定杆，凸台下方的小缺口是为了避让安装件的锁紧结构，避免装配时出现干涉，凸台的外圆尺寸、通孔直径都匹配常规小型标准件的安装尺寸，不需要额外做定制加工就能直接适配市售的标准销轴、紧定螺钉类零件。顶部的安装块做了端部R5的圆弧处理，块体上开设的腰型槽是可调安装位，装配在这个位置的零件可以沿着腰型槽的长度方向调整位置，满足小范围的位置调节需求，不需要重新加工孔位就能适配不同的安装位置要求，顶部块体的高度尺寸经过核算，能保证安装在腰型槽上的零件与中部凸台的安装件之间留出足够的操作空间，不会出现运动干涉。从安装边界来看，整个零件的底部安装面为完整平面，不需要额外加工避让槽就能直接贴紧安装台面，整体的长宽高外轮廓尺寸紧凑，占用的安装空间很小，适合在空间局促的小型设备内部布置。设计过程中优先考虑了加工工艺性，所有的外轮廓棱角除了特意保留的安装基准边，其余位置都做了小圆弧或者倒角处理，既避免加工后出现锐边划伤装配人员，也能减少淬火或者表面处理时的应力集中问题；所有的孔位都设计为通孔，没有深孔、盲孔的复杂加工要求，普通的铣床、钻床就能完成全部加工工序，不需要特殊的定制刀具，加工成本可控。在建模逻辑上，先以底部基板的安装面为基准面绘制草图，拉伸得到基体后，再依次拉伸立板、顶部安装块、中部凸台结构，之后切除各个安装孔、腰型槽，最后添加所有的圆角、倒角特征，整个建模过程的基准统一，后续如果需要调整安装高度、孔位间距，只需要修改对应草图的尺寸参数就能快速完成变体设计，不需要重构整个特征树，能大幅提高衍生设计的效率。这类零件在实际使用中，通常会搭配内六角圆柱头螺钉完成底部固定，中部凸台的孔位会配合紧定螺钉锁紧穿装的轴类零件，顶部腰型槽一般搭配六角头螺栓与滑块螺母，实现上部安装件的位置可调，整体的装配流程简单，不需要复杂的工装就能完成组装，日常维护时拆卸也很方便，因为没有易损的复杂结构，只要没有超出设计载荷的冲击，这类支撑座的使用寿命很长，基本不需要频繁更换。
