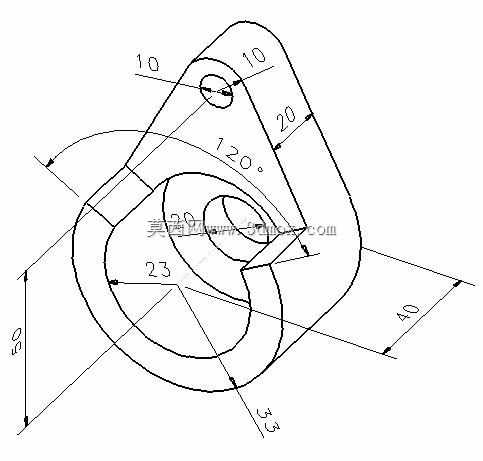

带角度定位孔弧形铰接连接支架结构

这类带角度定位的弧形铰接支架，在轻工输送线的侧挡导向机构、小型工装夹具的角度调节模块、民用五金的活动连接部位都有广泛应用，核心作用是实现两个构件之间的定角度铰接限位，同时承担径向与轴向的复合载荷，避免铰接部位出现窜动或角度偏移。从结构设计逻辑来看，整体采用半开放的弧形抱合基座搭配斜向延伸的定位耳板结构，弧形基座的内圆弧半径为23，外圆弧对应的总高度方向尺寸为50，这个尺寸设计刚好适配直径40左右的铰接销轴或圆管类构件，抱合段的圆弧包角覆盖超过180度，能够在不额外增加锁紧件的前提下提供足够的抱紧预紧力，减少装配后的间隙晃动。斜向延伸的耳板与弧形基座的中心连线呈120度夹角，这个角度是经过实际工况校核的，既能够避开相邻构件的安装干涉空间，又能让耳板上的定位孔受力方向与载荷传递路径重合，降低耳板根部的应力集中系数。耳板端部的安装孔直径为10，孔中心到耳板外边缘的距离为10，这个边距设计符合五金件的最小壁厚要求，既不会因为边距过小导致安装时孔边开裂，也不会因为边距过大造成材料浪费。耳板上定位孔到弧形基座铰接中心的距离为20，这个尺寸决定了角度调节时的力臂长度，适配M10规格的标准紧固件安装，装配时不需要额外加工定制连接件，直接采用标准螺栓即可完成固定。从安装边界来看，整个构件沿铰接轴向的厚度方向没有额外的凸起结构，所有棱边都做了小圆角过渡，安装时相邻构件的贴合面可以完全贴平，不会因为边角毛刺产生装配间隙。弧形基座的开口侧宽度为33，这个尺寸刚好能让对应直径的圆轴从侧面卡入，不需要从轴的端部穿装，大幅降低了现场装配的难度，尤其适合设备后期维护更换时的拆装作业，不需要拆解周边的关联构件就能完成支架的更换。在功能特性上，这个支架同时具备铰接转动与角度定位的双重作用，当弧形基座抱合在固定销轴上时，耳板可以随支架绕销轴转动，当转到设定的120度位置时，通过耳板上的紧固件锁紧，就能实现两个连接部件的角度固定，相比普通的平板式铰接支架，这种弧形抱合结构的接触面积更大，单位面积的承压更小，长期受交变载荷作用下也不容易出现磨损松旷。设计过程中特意将耳板与弧形基座的连接部位做了圆弧过渡处理，没有采用直角转接，避免了应力集中导致的根部断裂问题，在承受冲击载荷时，过渡圆弧可以将应力分散到更大的区域，提升构件的整体疲劳强度。从实际使用场景来看，这类支架常被用在自动化生产线的挡料机构角度调节部位，根据输送物料的尺寸调整挡料板的倾斜角度，也会用在小型设备的舱门铰接部位，让舱门开启到固定角度后保持定位，不会出现自行回落的问题，还可以用在户外健身器材的活动连接部位，承受反复的转动载荷而不易损坏。建模过程中需要注意弧形基座的内圆与外圆的同轴度要求，同轴度公差控制在0.1mm以内，否则抱合销轴后会出现卡滞，转动不顺畅；耳板上的安装孔轴线需要与弧形基座的轴线保持平行，平行度公差控制在0.15mm以内，否则安装螺栓后会出现别劲的问题，导致紧固件承受额外的弯曲应力，降低连接可靠性。另外，构件的所有外露面都没有复杂的曲面结构，既适合采用冲压工艺批量生产，也适合采用机加工方式做小批量定制，加工工艺性良好，不需要特殊的刀具或工装就能完成加工，生产制造成本较低，适合在各类通用机械设备的活动连接部位推广使用。
