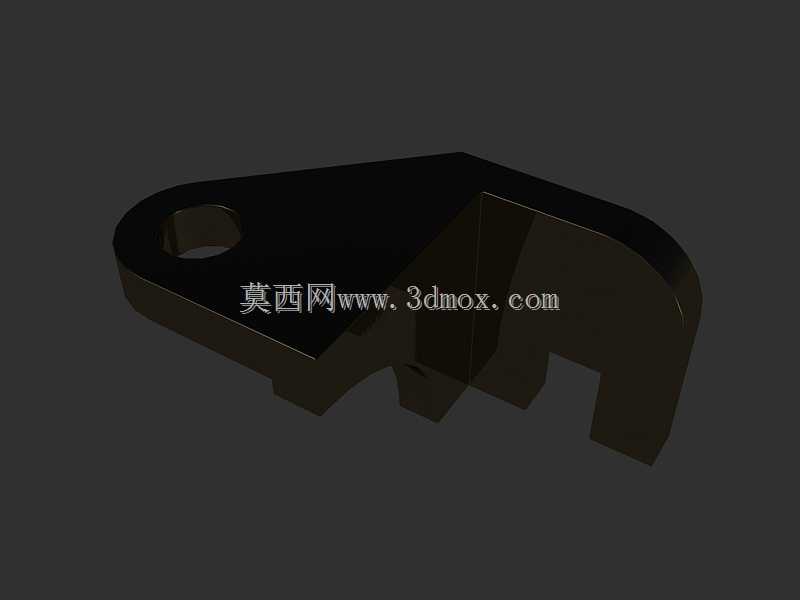

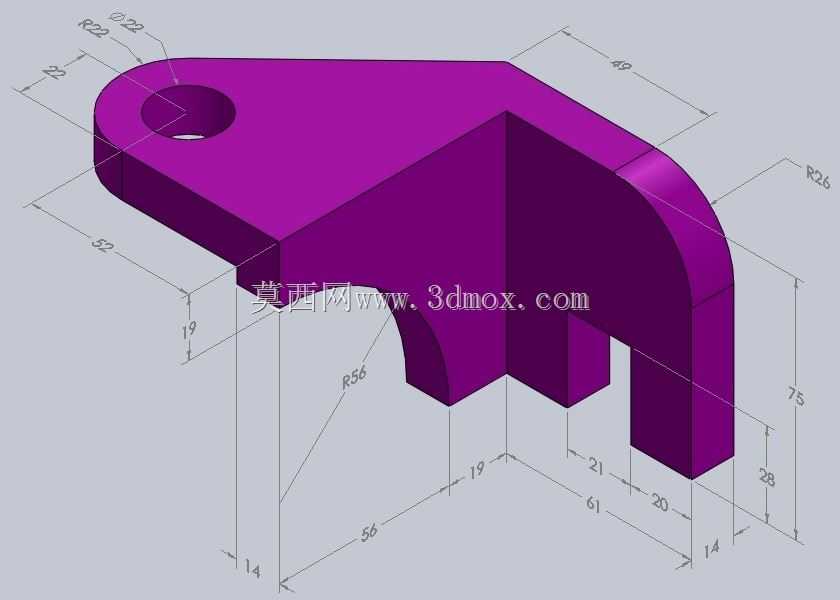

异形挂接式锁紧连接五金构件

这类异形挂接锁紧构件，常应用在需要快速拆装、限位锁止的工装夹具、模块化设备机架、物流载具快锁结构中，区别于标准螺栓、插销类连接件，它的结构形态完全匹配特定工位的卡接轨迹，不需要额外配套紧固件就能完成单侧挂装后的限位锁止，在频繁换型的生产线工位、可拆卸防护栏组件、快换工装挂板场景中使用率很高。从结构形态来看，构件整体采用一体化铣削成型的实体结构，没有拼接焊缝或者装配缝隙，整体强度可以承受反复插拔带来的冲击载荷，不会出现长期使用后连接松旷的问题。构件一端设计有带沉孔的圆形安装孔，这个孔位是用来穿装定位销轴或者固定螺栓的，安装孔的沉台深度刚好可以容纳标准内六角螺栓的头部，安装完成后螺栓端面不会突出构件表面，避免和相邻运动部件发生刮擦干涉。从安装孔延伸出去的主体段采用变厚度的楔形过渡，靠近卡接端的位置厚度逐步收窄，既保证了安装端的结构强度，又给卡接动作留出了足够的让位空间，不会在挂接过程中和对接座的边缘发生卡滞。构件的卡接端采用双齿槽的缺口设计，两个卡齿的间距完全匹配对接座上的定位凸台宽度，挂接时只需要将构件沿导向槽推入，卡齿就会自动滑入凸台两侧的限位槽内，完成横向和纵向的双向限位，不需要额外旋转或者锁止动作，单人操作就能在两秒内完成挂装固定。在设计这类构件的时候，首先要确认对接端的运动轨迹和受力方向，卡齿的受力面做了3度的微小斜度设计，当构件承受向外的拉力时，斜度会产生向内的分力，让卡接结构越拉越紧，不会因为设备振动出现自动脱开的问题。卡齿的边缘做了R0.8的圆角过渡，避免长期插拔过程中锐角边缘磨损失效，也能减少对接时的对位难度，即使安装对位存在1毫米以内的偏差，圆角导向也能引导构件顺利滑入锁止位置。构件的整体外轮廓没有突出的尖锐棱角，所有非配合面都做了喷砂氧化的表面处理，在车间多油污、多粉尘的使用环境下，表面不容易积留污渍，擦拭清洁也很方便。安装边界方面，这类构件的安装孔中心到卡接端面的距离是固定的，设计配套对接座的时候，需要保证对接凸台的中心和安装孔中心的同轴度误差不超过0.2毫米，否则会出现卡接过紧或者挂装不到位的问题。构件的主体厚度比对接座的导向槽宽度小0.3毫米，这个间隙值是反复验证过的，间隙太小会导致插拔阻力过大，冬季低温环境下构件出现微小热胀的时候甚至会直接卡死；间隙太大则会导致挂接完成后存在松旷量，设备运行过程中会产生撞击异响，长期使用还会磨损卡接配合面。另外在构件的侧面预留了一个微小的定位凹点，这个凹点是和对接座上的弹簧柱塞配合使用的，当构件推送到锁止位置时，弹簧柱塞会自动卡入凹点，给操作人员清晰的到位反馈，不需要额外观察对位标记就能确认安装到位。这类构件的受力方向主要是沿安装孔轴向的拉力，以及垂直于卡接面的剪切力，设计时已经通过有限元验证，在额定载荷下构件的最大变形量不超过0.05毫米，完全满足工业场景下的使用强度要求，不会因为长期承受交变载荷出现断裂或者塑性变形。和标准快锁销相比，这种定制化的异形挂接构件不需要在对接件上加工复杂的锁止槽，只需要加工出对应尺寸的凸台就能完成配合，大幅降低了配套结构的加工成本，在小批量定制的自动化设备、工装夹具项目中，这种结构的综合使用成本比标准紧固件低百分之三十以上，同时拆装效率还能提升一倍以上，特别适合需要频繁拆装换型的生产工位使用。
