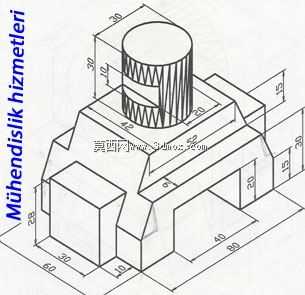

带圆柱滚花调节部的组合式机械基座

该组合式构件在轻工装配工位、小型检测设备台架、实验室工装夹具的定位调节场景中应用广泛，下部基座承担整机载荷传递与安装定位功能，上部圆柱结构作为手动调节旋钮使用，可配合内部传动结构完成工位微调、夹具张紧度调节、检测探头高度校准等实际操作。从结构功能来看，下部基座采用左右对称的开槽设计，两侧预留的通槽可直接卡入设备台架的定位导轨，无需额外加工转接板即可完成快速安装，基座底部的平面度设计控制在0.1mm以内，保证安装后与台架表面完全贴合，避免长期受载后出现倾斜偏移。上部圆柱表面加工有交叉网纹滚花结构，滚花深度控制在0.3-0.5mm区间，手动旋转时可提供足够摩擦力，即便操作人员佩戴劳保手套也能顺利完成调节操作，不会出现打滑脱手的情况；圆柱中部预留的环形槽可嵌入限位卡簧，限制旋钮的轴向窜动行程，避免调节过程中旋钮脱出基座。设计过程中优先考虑了安装兼容性与操作便捷性，基座整体采用阶梯式结构，中间凸起的平台为上部圆柱提供稳定安装基准，平台与圆柱的配合面采用过渡配合公差，保证圆柱旋转时无径向晃动，同时不会因配合过紧导致调节卡滞。两侧的斜向过渡结构并非单纯的造型设计，而是通过应力仿真优化后的结果，可将上部调节时产生的径向力均匀分散到基座整体，避免应力集中在平台与基座的连接位置，长期反复调节也不会出现连接部位断裂的问题。尺寸设计上充分考虑了小型设备的安装空间限制，基座总长度为80mm，总宽度方向两侧开槽的中心距为60mm，可适配多数标准小型台架的导轨间距，基座总高度为28mm，不会占用过多台架上方的操作空间；上部圆柱直径为30mm，高度为30mm，符合成年人手指操作的最优尺寸范围，旋转时无需过大握持力即可完成操作。圆柱上距离下端面10mm位置的环形槽宽度为2mm，可适配标准规格的轴用卡簧，安装时无需定制非标紧固件；基座两侧开槽的高度为20mm，深度为40mm，卡入导轨后可通过侧面的紧定螺丝完成锁止，锁止后整体抗侧向力可达200N，满足多数轻载调节场景的载荷要求。基座前端左侧的凸块尺寸为30mm×10mm，可作为行程限位块使用，配合台架上的挡块可限制旋钮的最大调节行程，避免过度调节导致内部传动结构损坏；基座上部平台的长度为42mm，宽度为30mm，除安装上部圆柱外，还预留了两个M3螺纹孔的安装位置，可根据实际需求加装位置传感器、刻度盘等辅助配件，拓展构件的使用场景。实际装配时需注意，基座与台架导轨的配合间隙控制在0.05-0.1mm之间，间隙过小会导致安装拆卸困难，间隙过大则会出现调节时的晃动问题；上部圆柱与基座孔的配合面需涂抹少量润滑脂，降低长期旋转产生的磨损，延长构件使用寿命。滚花加工时需注意网纹的均匀性，避免局部滚花过深或过浅影响操作手感，环形槽的加工位置公差需控制在±0.1mm以内，保证卡簧安装后能完全贴合槽壁，起到可靠的轴向限位作用。该构件整体结构紧凑，无需复杂的加工工艺即可完成制造，铸造成型后仅需对配合面、安装面进行铣削加工，滚花结构可通过车床滚花刀一次加工成型，生产效率较高，适合批量配套小型自动化设备、检测工装、手动调节工位使用，在保证结构强度的前提下尽可能压缩了整体尺寸，适配各类狭小安装空间的使用需求。
