C型开口式手动快速夹紧卡具结构

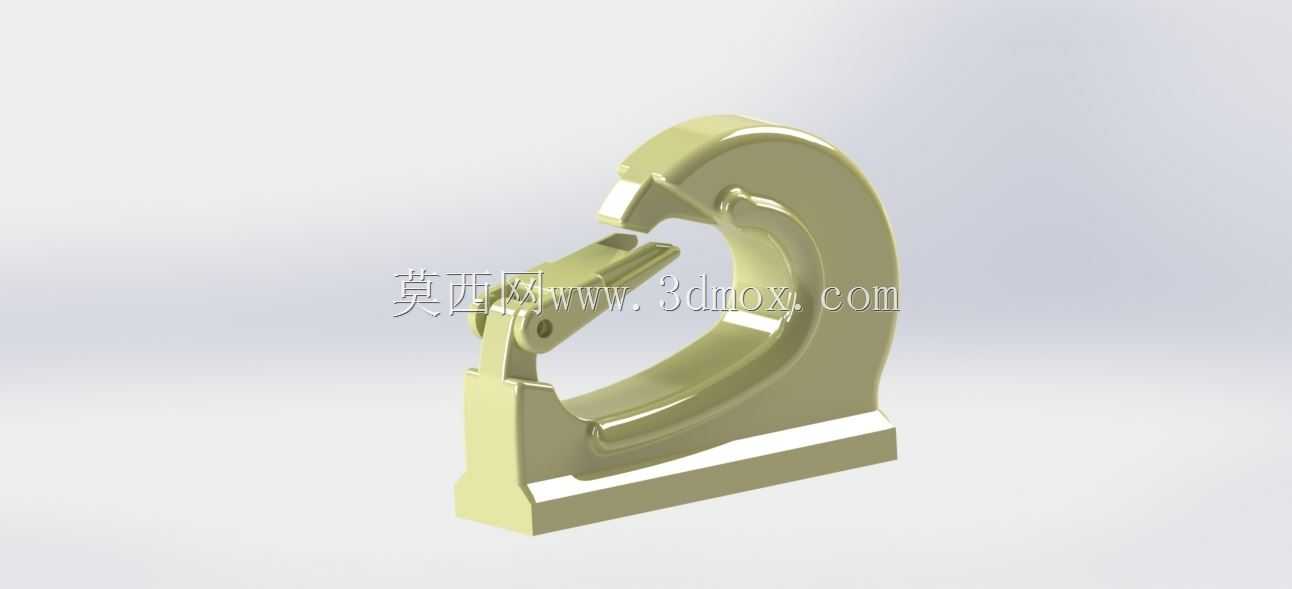

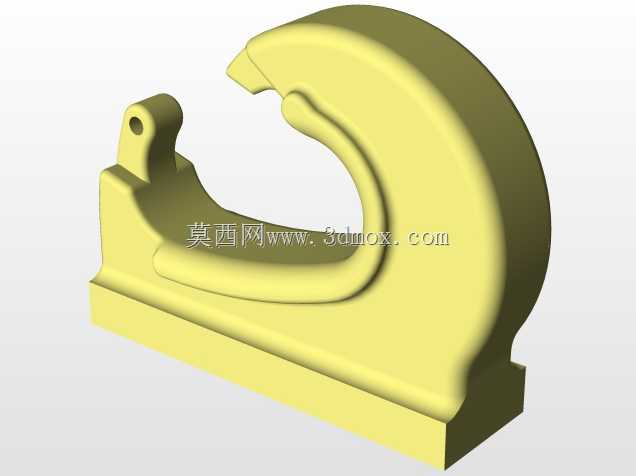

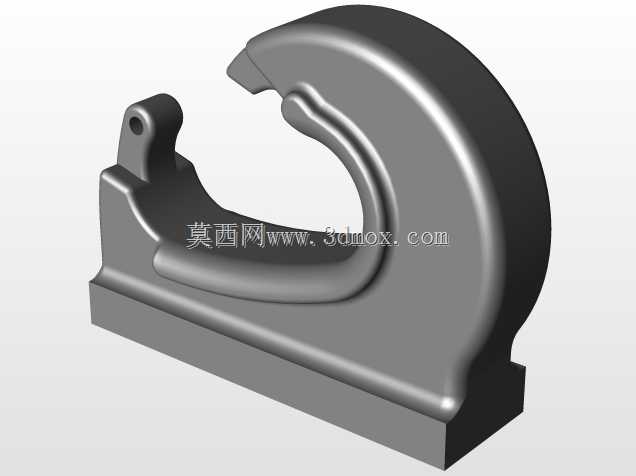

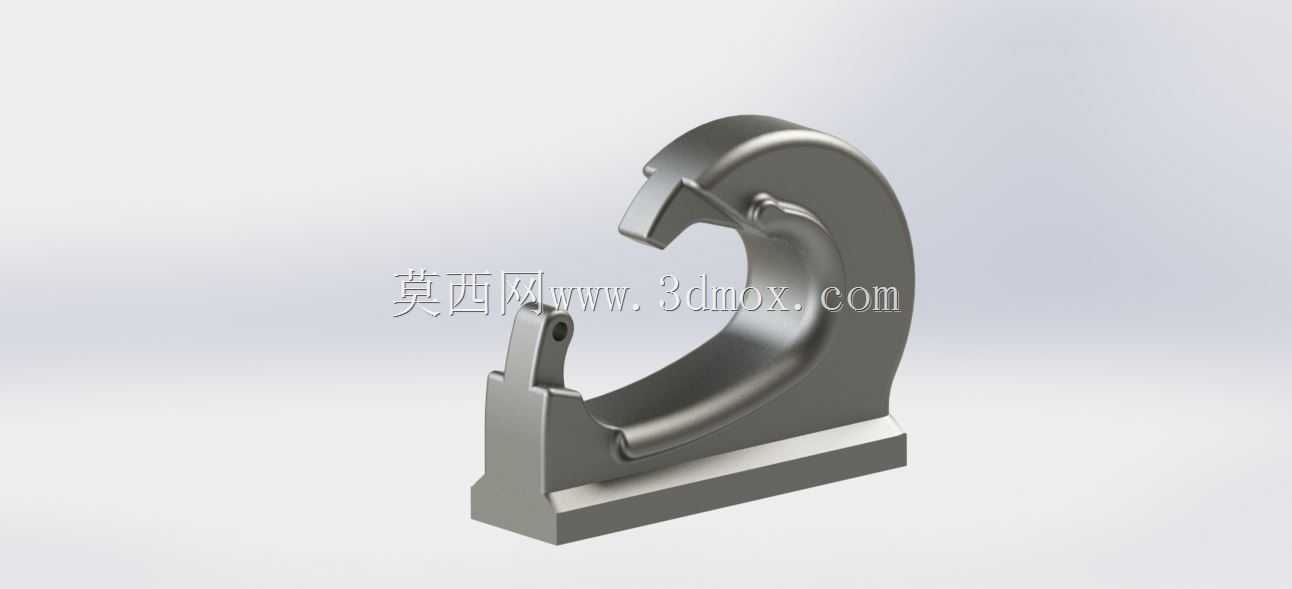

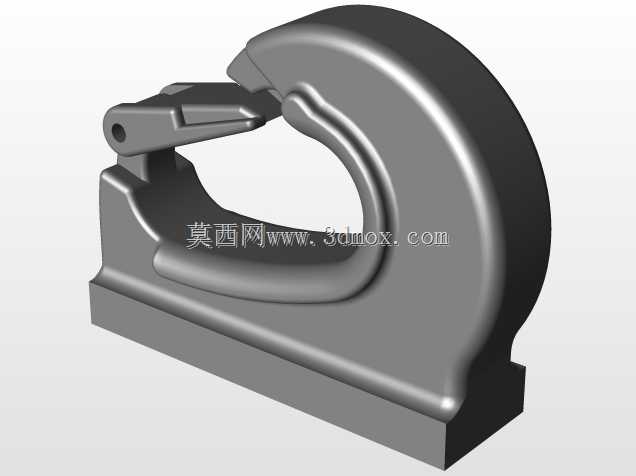

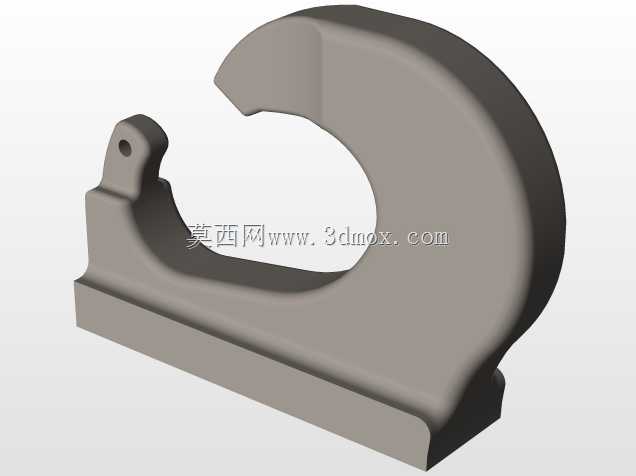

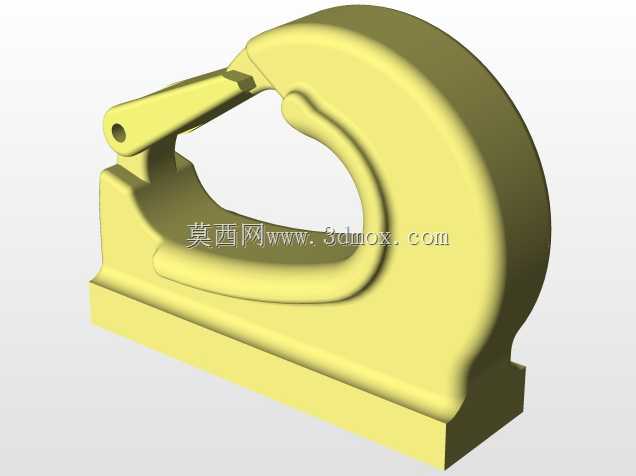

在小型零部件加工、装配工位的现场作业里，这类C型开口结构的夹紧卡具是工位上出镜率极高的工装件，不同于液压或气动驱动的夹紧装置，它完全依靠手动操作完成锁紧与释放，不需要外接动力源，在零散维修、小批量试制、临时装夹的场景里适配性极强，比如钣金件钻孔时的临时固定、小型塑胶件粘接时的施压定位、线束端子压接时的工件夹持，都能看到这类结构的实际应用。从结构设计逻辑来看，整体采用C型开口的一体式基座作为承载主体，基座底部做了平直的安装贴合面，安装时可以直接通过螺栓锁紧在工作台面，也可以配合压板做临时固定，基座的C型开口跨度决定了可容纳工件的最大厚度，开口内侧的上下两个贴合面做了平行度公差约束，保证夹紧时工件受力均匀，不会出现单侧翘起的装夹偏差。活动压臂部分采用铰接式连杆结构，和基座上端的铰接点配合，手动扳动压臂时，连杆机构会越过死点位置完成自锁，这也是这类卡具能够实现快速夹紧的核心设计，不需要像传统螺旋夹具那样反复旋转螺杆，单次扳动就能完成锁紧动作，作业效率比普通螺旋C型夹高出数倍，而且自锁结构可以保证在作业过程中不会因为振动出现松脱，夹紧力的大小可以通过铰接点处的调节螺钉做微调，适配不同硬度材质工件的装夹需求，避免夹伤软质工件表面。从安装边界来看，基座整体的外轮廓没有多余的外凸结构，底部安装面的开孔位置做了沉台设计，锁紧螺栓的头部不会突出基座底面，保证安装后基座和工作台面完全贴合，不会出现安装倾斜的问题；C型开口的深度方向尺寸做了优化，在保证整体结构刚度的前提下，尽可能扩大了开口的纵深，让工件可以深入到卡具内部，避免装夹时工件悬臂过长出现晃动。实际使用中，这类卡具的压头部分做了可拆卸设计，可以根据装夹工件的外形更换平压头、V型压头或者橡胶软垫压头，装夹圆柱形工件时换V型压头可以自动对中，装夹表面易划伤的工件时换橡胶软垫压头可以避免压痕，拓展了单款卡具的适用范围。结构受力层面，基座的C型弯曲部分做了等强度的截面设计，弯曲位置的壁厚比直臂部分略厚，抵消夹紧时开口处的张开应力，避免长期使用后基座出现开口变形、上下贴合面不平行的问题；铰接位置的销轴采用间隙配合的装配公差，既保证压臂转动灵活没有卡滞，又不会因为间隙过大出现夹紧时的晃动，销轴两端做了防脱限位，长期反复扳动也不会出现销轴脱出的故障。和普通的螺旋式C型夹相比，这款卡具的固定安装式设计更适合固定工位的重复装夹作业，不需要每次作业时调整夹体的位置，操作人员只需要放置工件、扳动压臂两个动作就能完成装夹，在小批量零件的重复加工作业里，能够大幅降低装夹辅助时间，而且整体结构没有易损的细小零件，日常维护只需要定期在铰接点涂抹少量润滑脂，就能保证长期顺畅使用，不需要频繁更换配件。在装配线的临时固定工位，这类卡具还可以多个组合使用，针对异形工件的不同支撑点做同步夹紧，相比复杂的专用工装，它的采购成本更低，布置灵活性更强，不需要针对单一工件做专门的工装设计，在多品种小批量的生产场景里，能够大幅降低工装投入成本。
