低成本便携急救通气呼吸装置结构设计

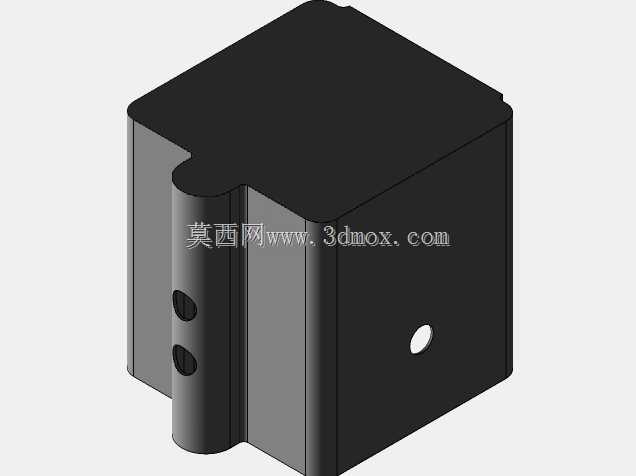

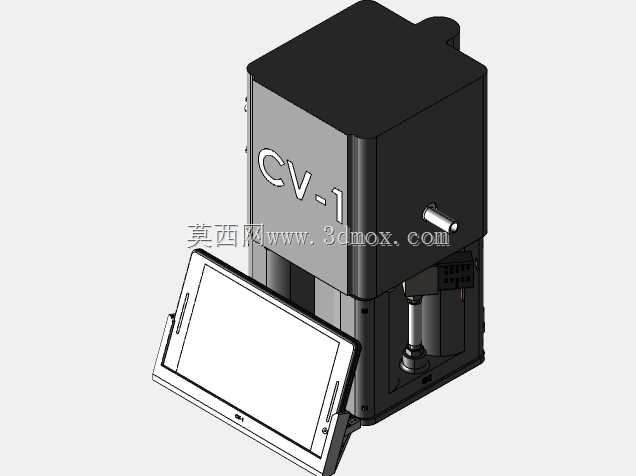

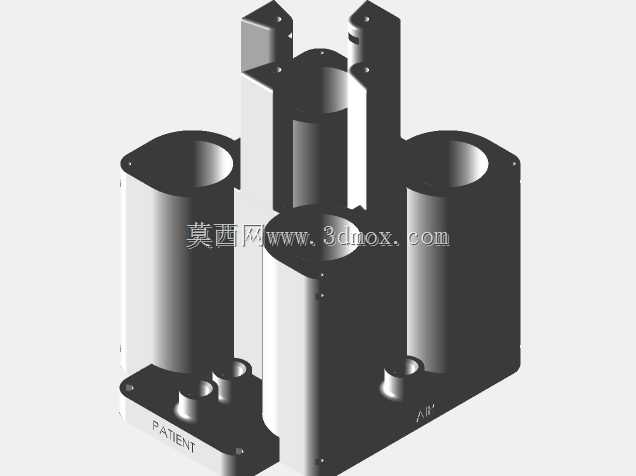

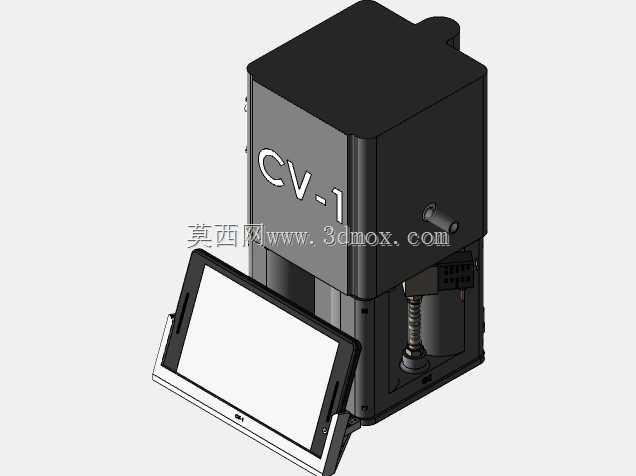

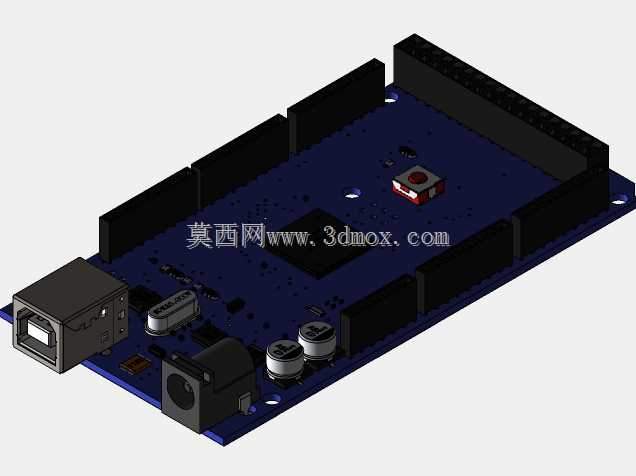

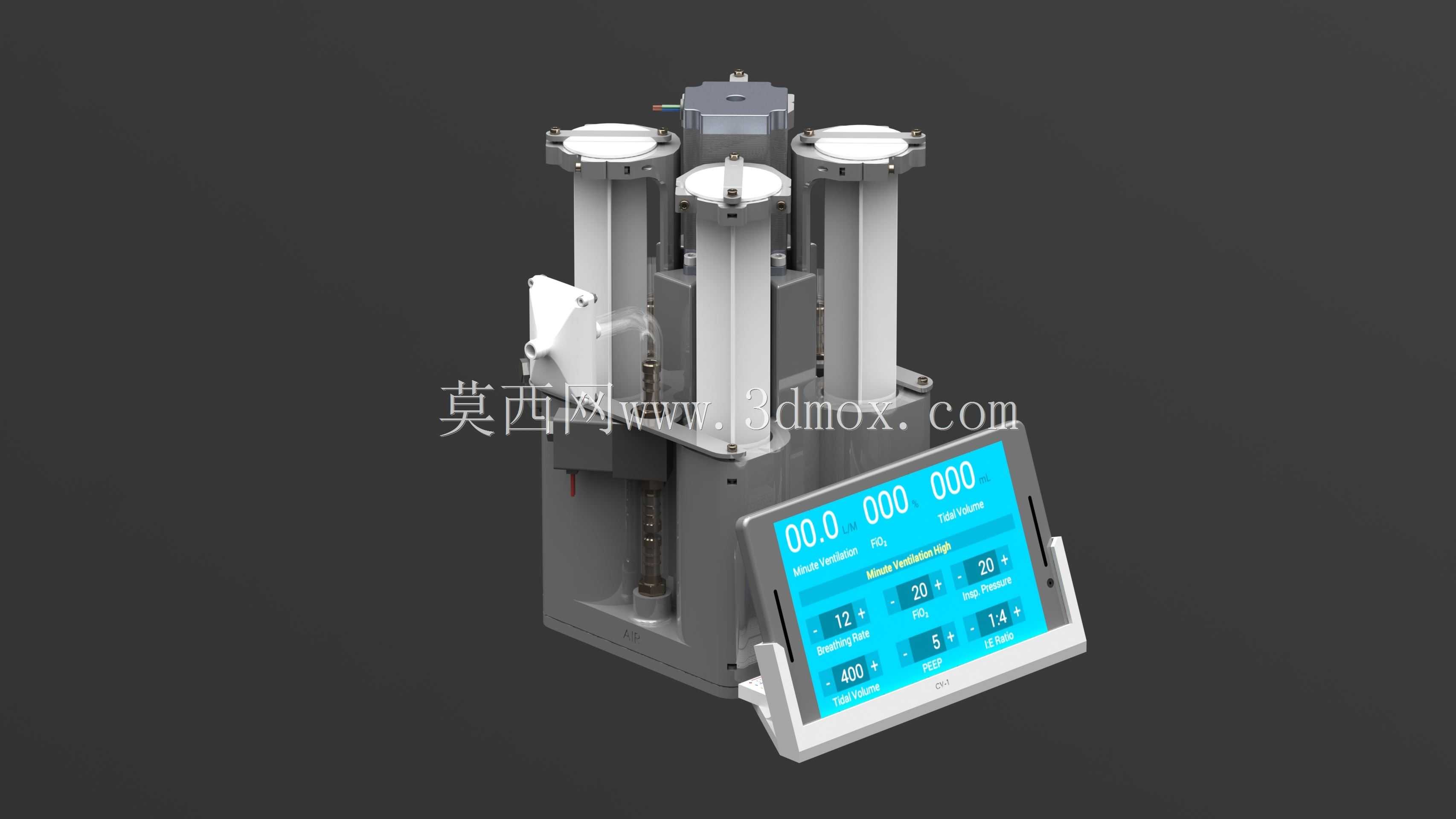

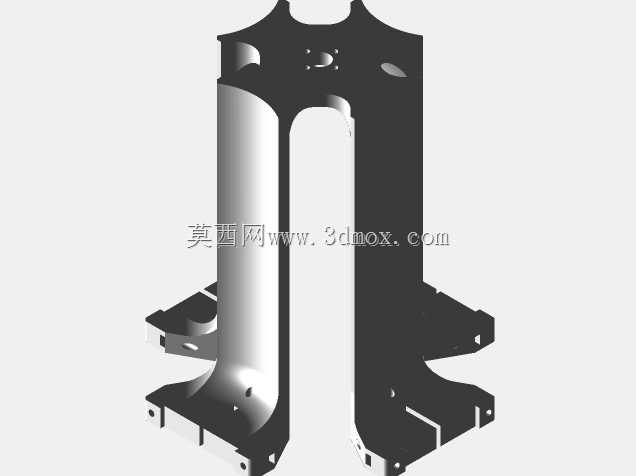

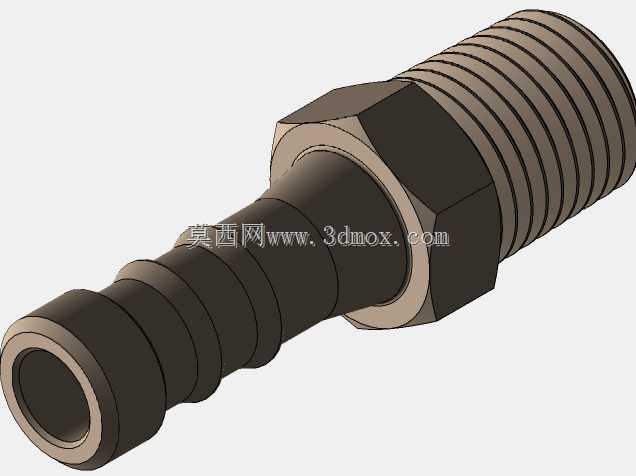

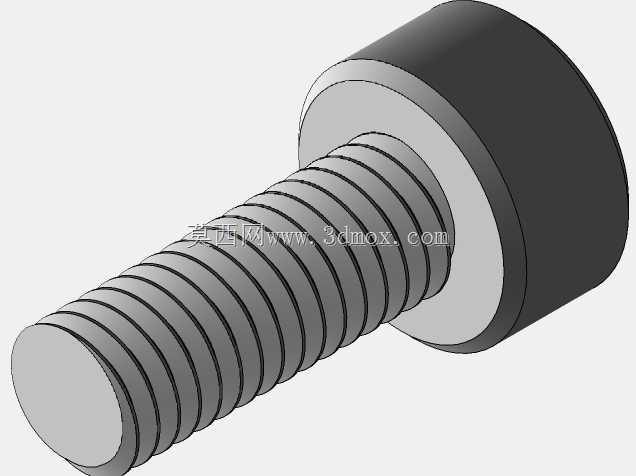

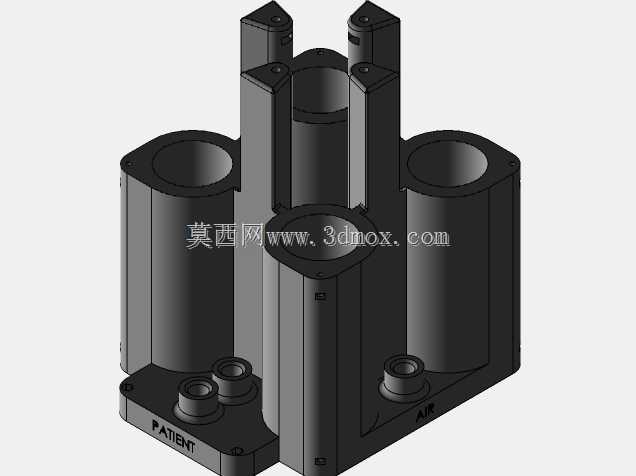

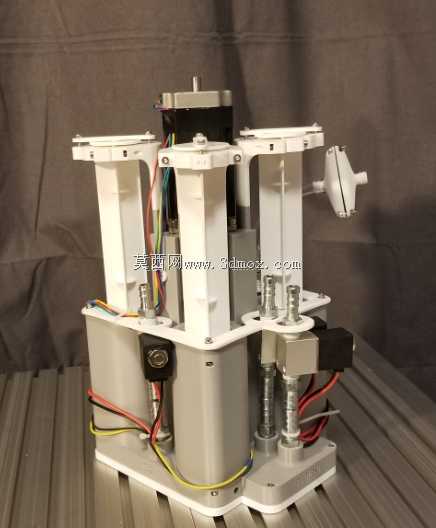

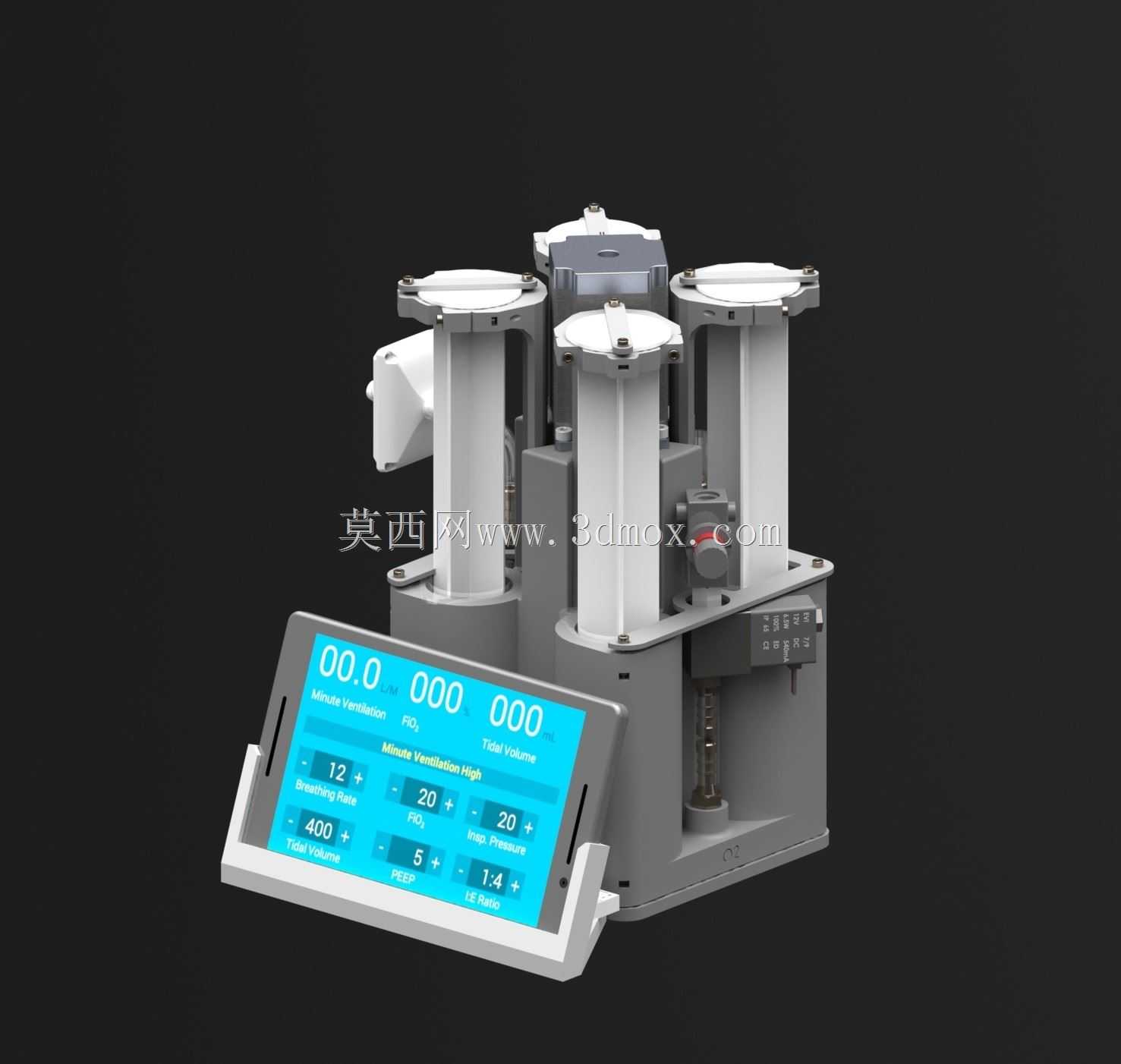

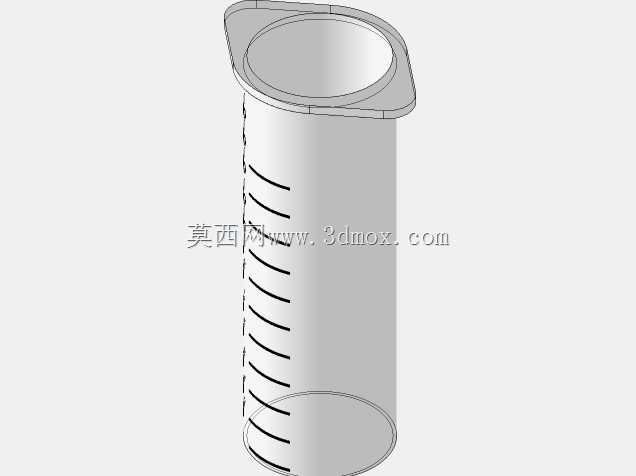

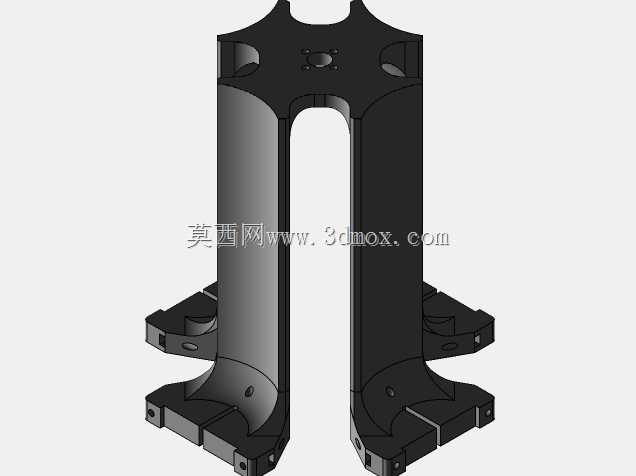

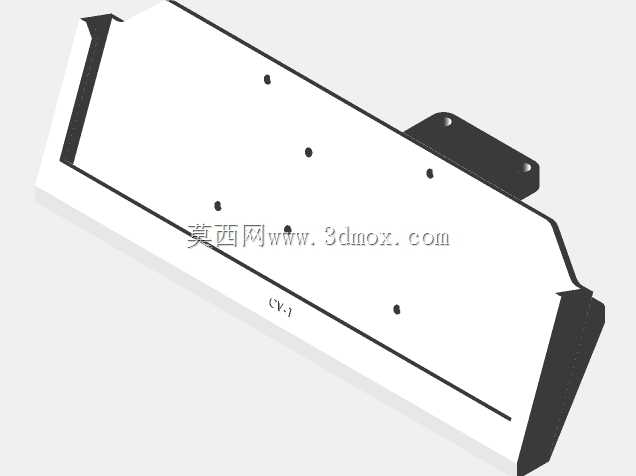

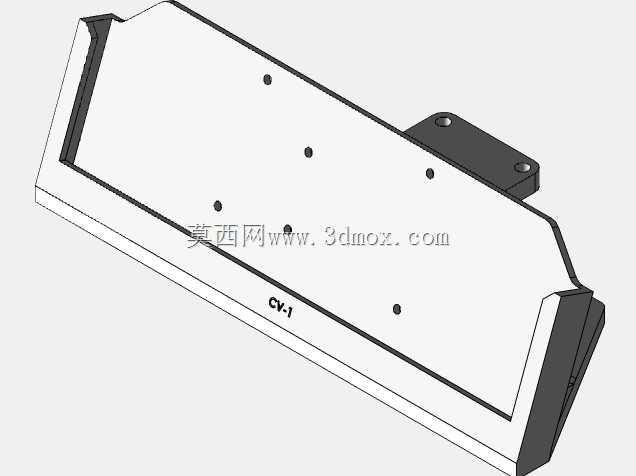

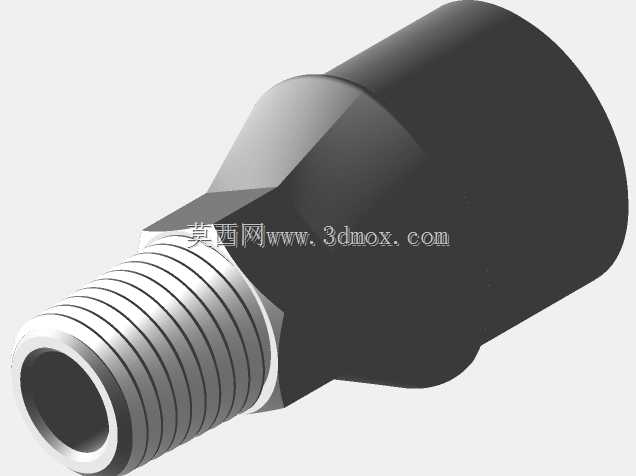

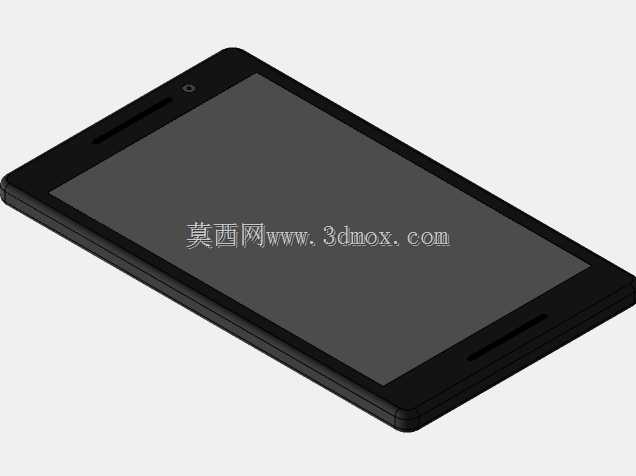

这款呼吸装置的设计初衷，是面向资源受限场景下的紧急呼吸支持需求，填补常规专业呼吸机部署成本高、组装周期长的应用空白，可在基层诊疗点、临时医疗安置点、突发公共卫生事件应急现场等缺乏高端医疗设备的环境中投入使用，为存在通气障碍的患者提供基础的呼吸支持，维持患者的血氧供给与气道通畅，避免因缺氧造成的不可逆机体损伤。从功能配置来看，装置集成了多组独立的气路腔体，可实现通气压力、潮气量、呼吸频率等核心参数的可视化调节，前端搭载的触控交互界面可实时显示当前通气参数数值，操作人员可根据患者的实际体征情况快速调整参数，适配不同体重、不同病情程度的患者通气需求，气路部分采用模块化的腔体设计，各腔体独立承担气源供给、压力调节、气体混合的功能，减少气路交叉干扰的同时，也降低了后期维护更换部件的难度。设计过程中优先考虑了易加工、易组装的特性，整体结构没有采用复杂的定制化异形零件，绝大多数结构件都可通过常规的机加工、3D打印或者标准五金件采购获得，不需要依赖高端的精密加工设备，普通具备基础加工能力的场所就可以完成整套装置的生产组装，组装流程不需要专业的工装夹具辅助，操作人员参照装配指引即可在数小时内完成整套设备的拼装调试，大幅降低了装置的生产与部署门槛。结构布局上，将气路核心组件集中布置在设备主体的中后区域，交互触控屏采用倾斜式前置安装，屏幕与主体之间设置了可微调角度的支撑结构，操作人员在站立或者坐姿状态下都可以清晰观察屏幕数值、完成参数调节操作，设备底部设置了平整的安装基面，可直接放置在桌面、工作台等平整台面上使用，不需要额外的固定支架，整体外轮廓没有突出的尖锐结构，移动搬运时不会造成磕碰损伤，各气路接口都设置在设备侧面的易操作位置，连接呼吸管路时不需要挪动设备主体即可完成插拔操作。气路腔体采用立式圆柱结构布置，在有限的设备空间内最大化了气路的容积储备，同时圆柱结构的承压性能更优，在持续通气的压力工况下不容易出现结构变形，保证输出气压的稳定性，各腔体顶部采用快拆式的端盖结构，需要对气路内部进行清洁消毒时，不需要拆解整体设备主体即可打开端盖完成内部清洁，符合医疗设备反复使用的消毒要求。设备的控制模块集成在主体侧方的独立仓体内，与气路部分做了物理分隔，避免气路出现凝露或者泄漏时影响电路部分的正常运行，控制仓的盖板采用卡扣式安装，后期检修电路部件时可以快速拆卸，不需要拆除大量的连接螺丝。从安装边界来看，整套设备的占地面积不足0.1平方米，整体重量控制在单人可搬运的范围内，不需要预留额外的安装操作空间，设备周边只需要留出管路连接和电源接入的操作空间即可正常使用，对使用场地的空间要求极低，即使在空间局促的临时医疗点位也可以快速部署投入使用。在参数调节的逻辑设计上，摒弃了专业呼吸机复杂的多级菜单操作，将常用的参数调节按键直接设置在触控界面的首页，操作人员不需要进行多层级的菜单切换就可以完成核心参数的调整，降低了操作人员的使用门槛，即使没有经过长期专业培训的医护人员，经过简单的操作指引就可以上手使用，适配应急场景下操作人员专业程度参差不齐的实际情况。气路部分还设置了基础的压力安全保护结构，当输出气压超过安全阈值时会自动泄压，避免过高的通气压力对患者的气道造成损伤，兼顾了基础功能的实用性与使用的安全性，整套结构没有冗余的装饰性部件，所有结构设计都围绕功能实现、易加工、易维护的核心需求展开，在满足基础呼吸支持功能的前提下，最大程度压缩了生产制造成本，让装置可以在资源不足的场景下实现批量部署，解决应急状态下呼吸支持设备短缺的实际问题。
