铝型材框架台式数控切割雕刻设备

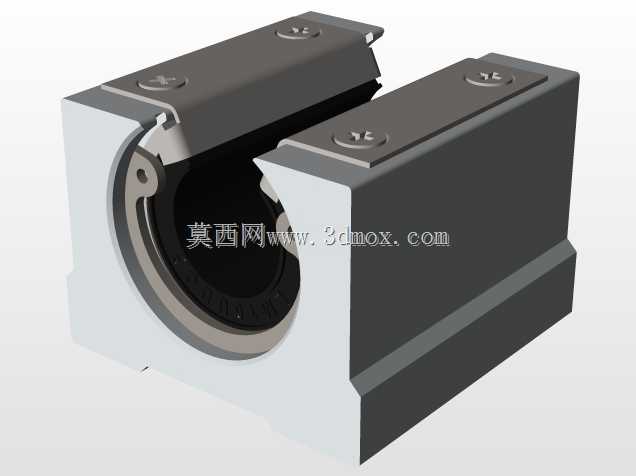

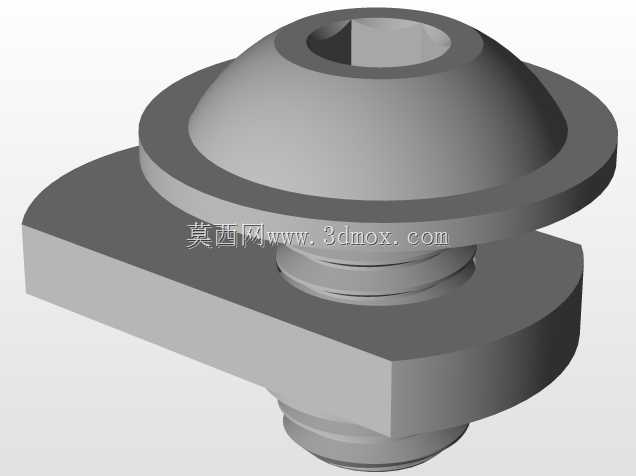

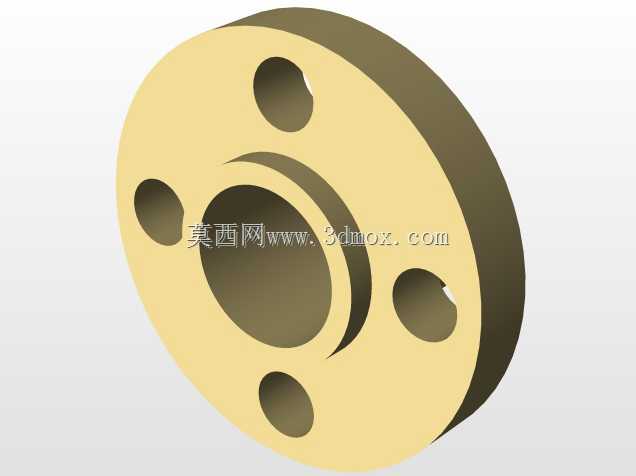

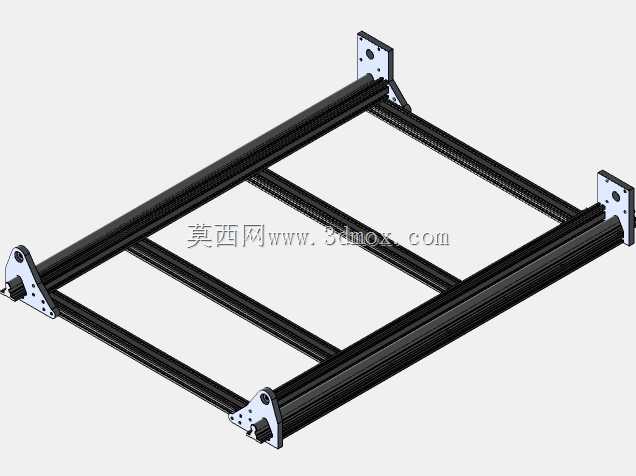

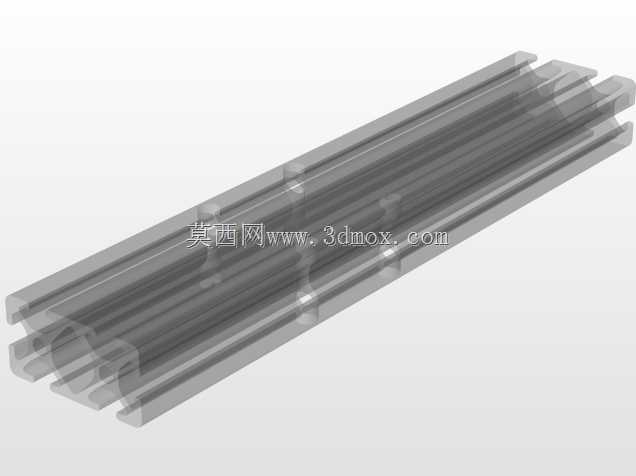

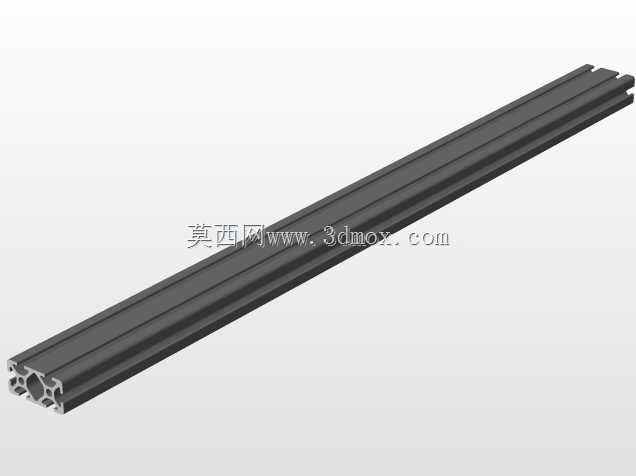

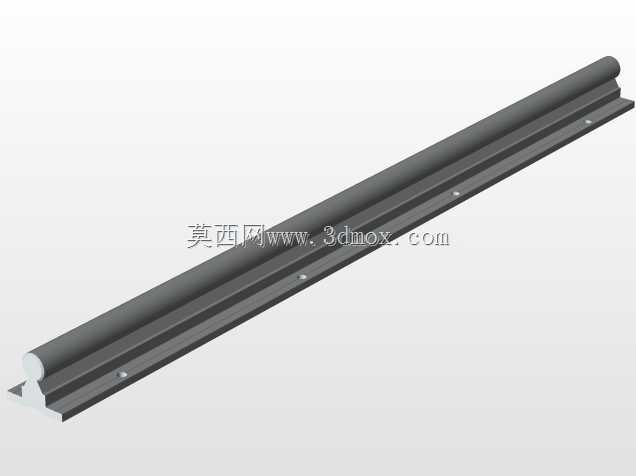

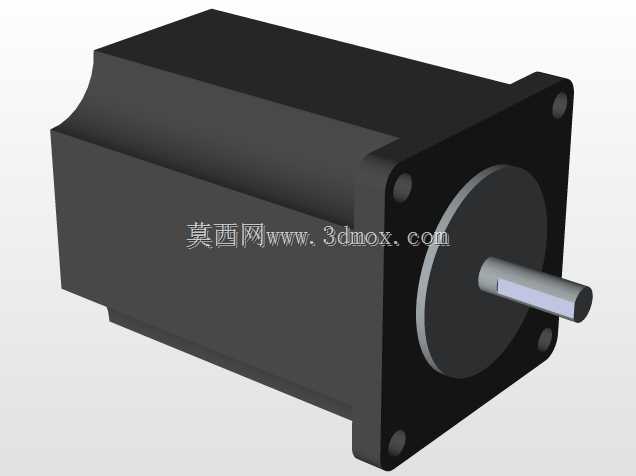

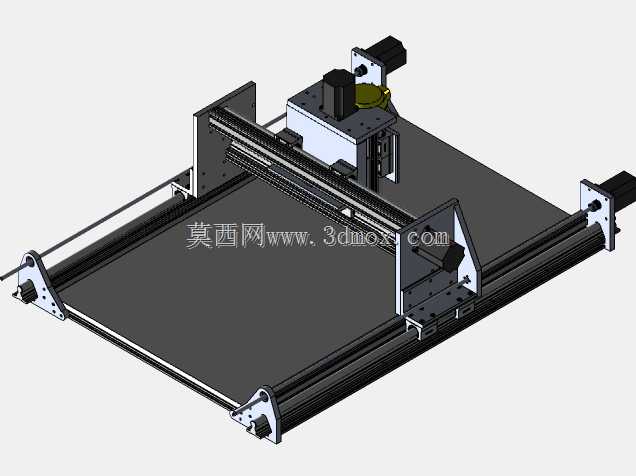

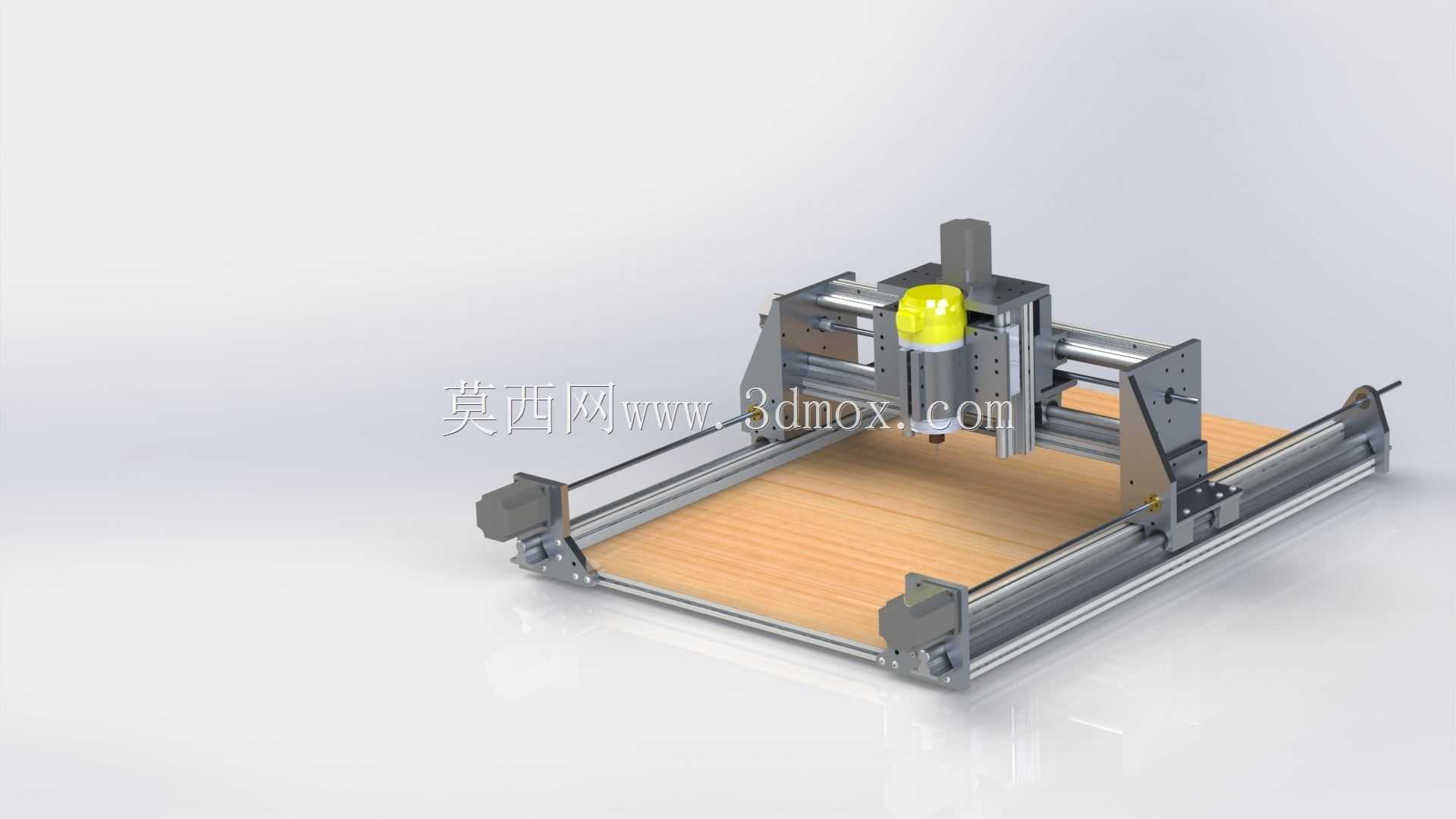

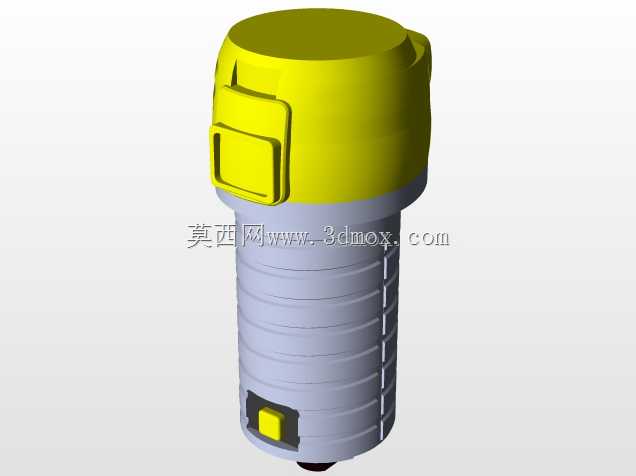

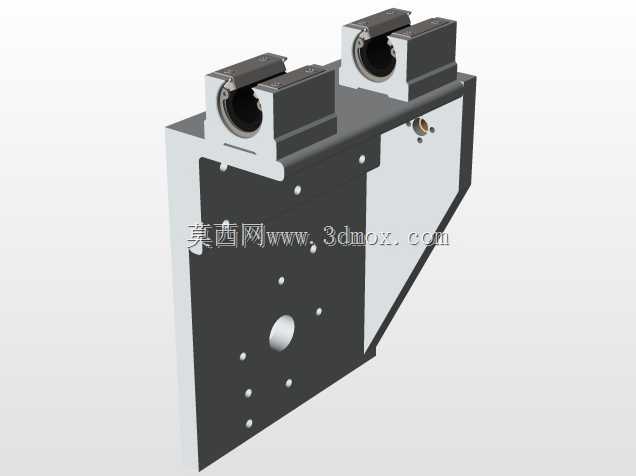

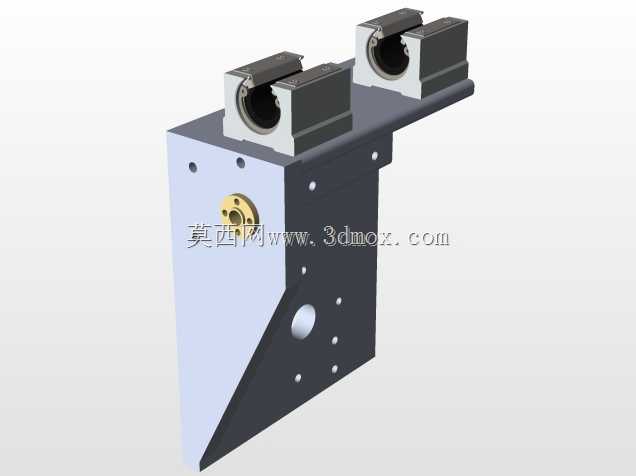

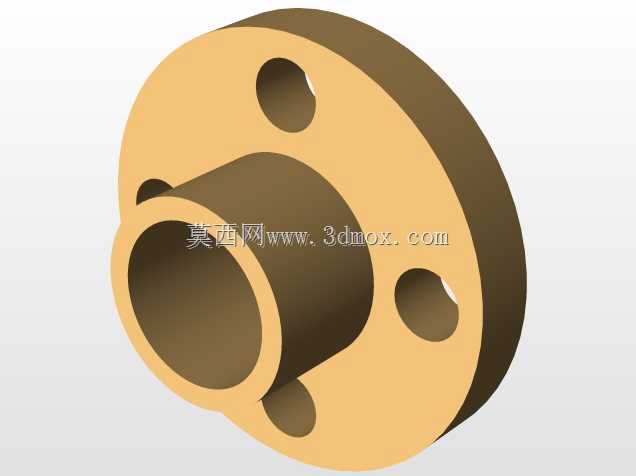

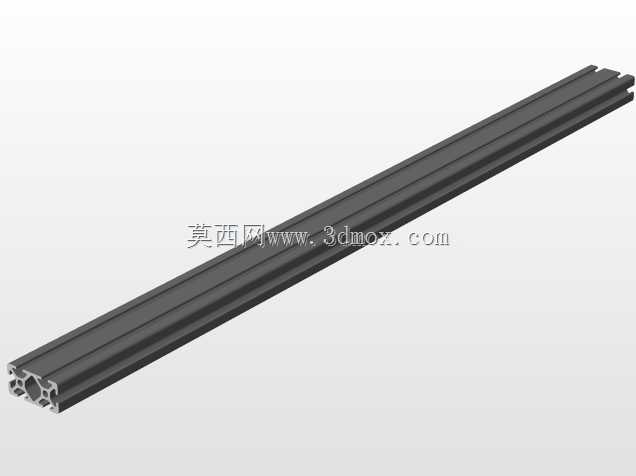

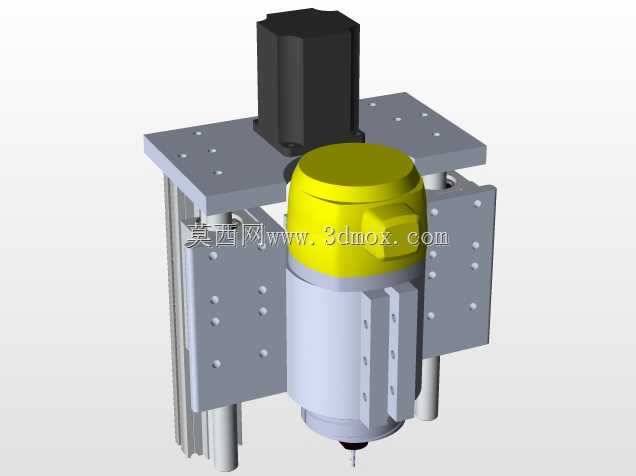

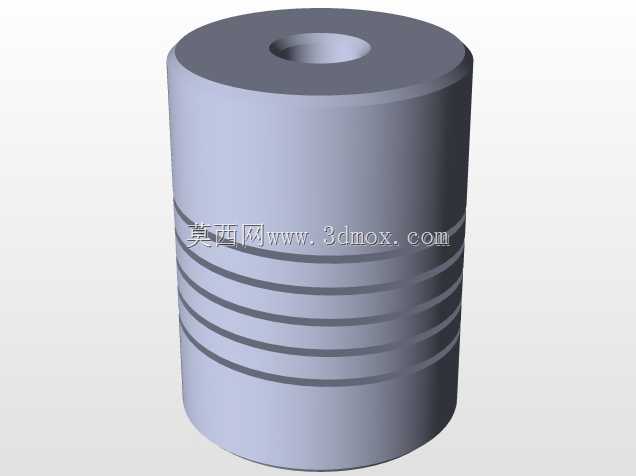

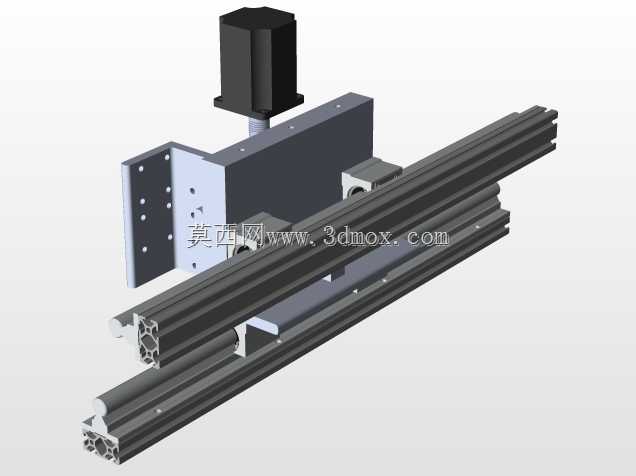

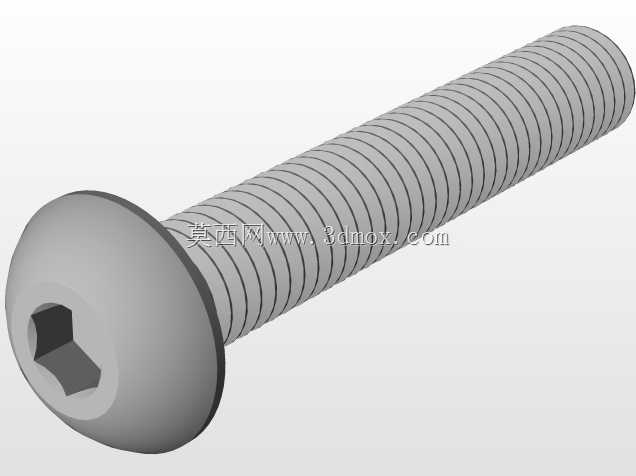

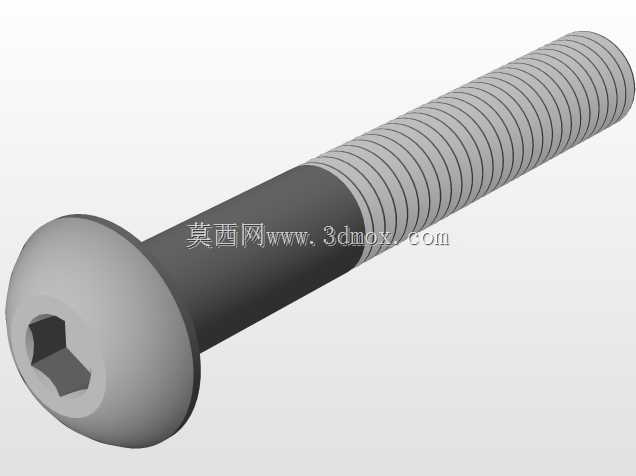

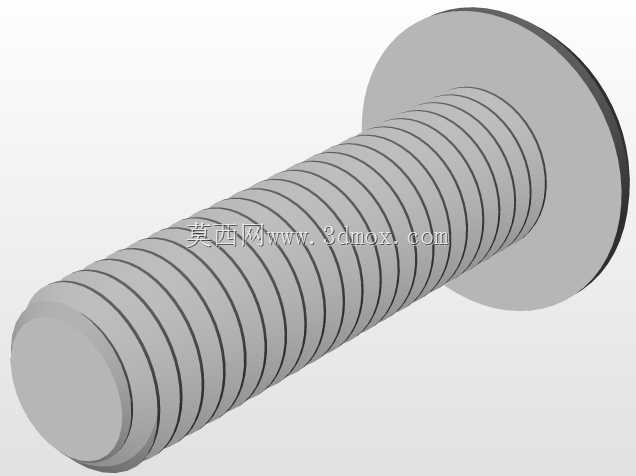

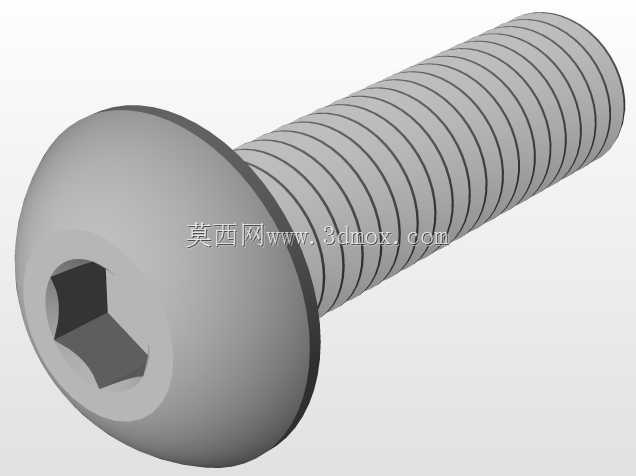

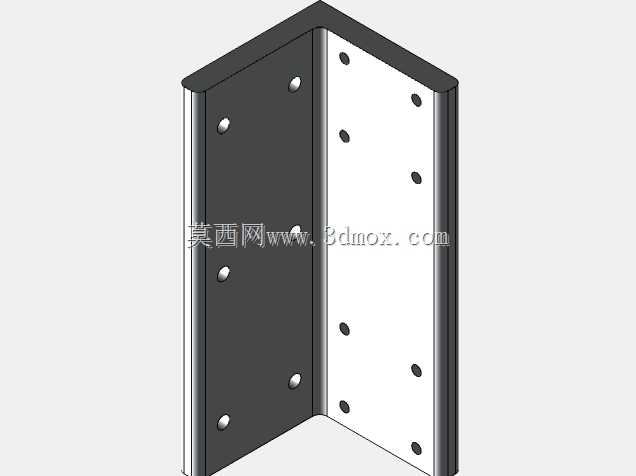

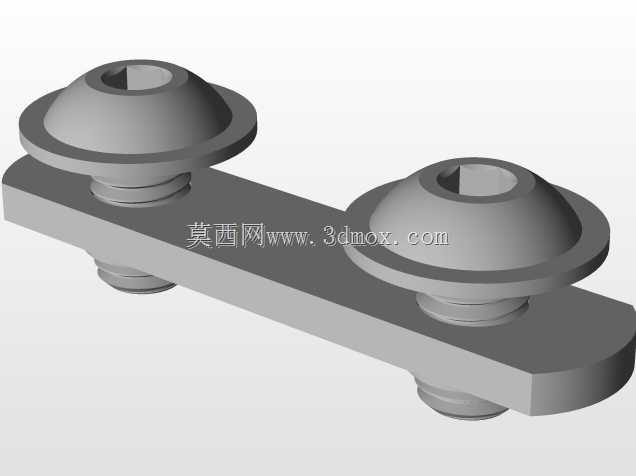

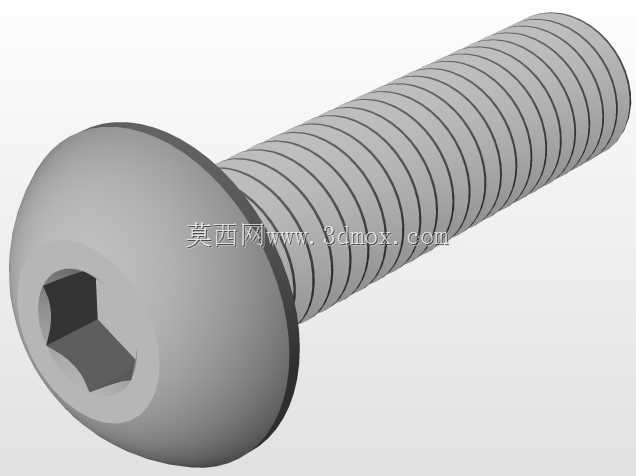

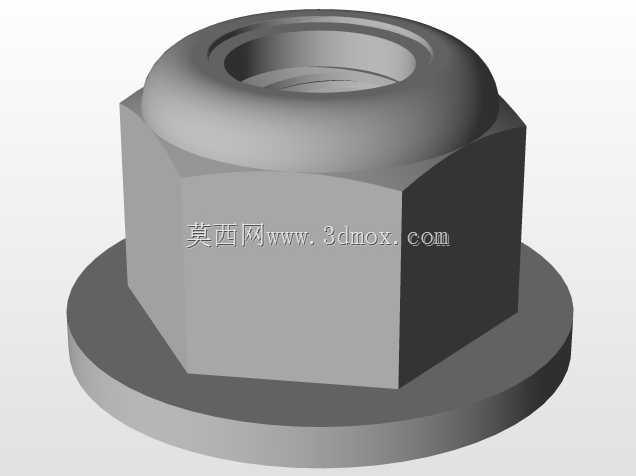

这款台式数控加工设备采用移动龙门式结构布局，整体框架以标准工业铝型材搭建，兼顾组装便捷性与结构刚性，主要面向小型加工场景下的软金属、非金属板材铣削、切割、雕刻作业，尤其适配薄铝板的平面轮廓加工、开槽、打孔等工序需求。从结构设计逻辑来看，设备将加工台面作为固定基准，X轴传动组件沿台面两侧的平行铝型材导轨布置，龙门横梁跨接在两侧X轴滑座上，Y轴传动组件集成在横梁上承载主轴安装滑座，Z轴进给单元垂直固定在Y轴滑座上，三轴传动均采用线性导轨搭配丝杠副的组合，保证运动过程中的定位精度与重复定位一致性，避免悬臂结构带来的刚性不足问题，在加工小幅面铝板时，可有效降低主轴切削受力带来的结构形变。设备的加工台面采用密度板作为铺层，表面预留T型槽安装位，可搭配快速压块对铝板、木板、亚克力板等不同材质的待加工工件进行装夹固定，台面的有效加工范围覆盖常见小幅面工业板材尺寸，安装时仅需保证台面水平度、两侧X轴导轨的平行度公差在0.05mm/m以内，即可满足常规铝件加工的精度要求，无需额外浇筑混凝土基础，可直接放置在常规车间工作台面上使用，整体占地尺寸适配小型加工坊、个人工作室、学校实训车间的空间边界。主轴单元采用高速风冷电主轴，搭配对应的ER夹头可装夹不同直径的铣刀、雕刻刀，针对铝件加工时可搭配单刃铝用铣刀，配合合适的进给速度与主轴转速，可避免粘刀问题，实现光滑的切割断面效果；主轴的固定座采用可调式安装结构，可根据实际加工需求微调主轴垂直度，补偿组装过程中带来的装配误差。设备的传动端预留了步进电机、伺服电机的通用安装位，设计阶段就考虑了不同成本预算的配置需求，用户可根据自身加工精度要求选配对应的驱动组件，电气走线全部沿铝型材的内置槽位布置，外部加装拖链对运动线缆进行防护，避免三轴往复运动过程中线缆出现磨损、拉扯断裂的问题。从实际应用场景来看，这类设备除了薄铝板加工外，还可覆盖木工浮雕、亚克力广告字切割、PCB板钻孔打样、塑料零件外形铣削等多种加工需求，相比大型工业数控铣床，其组装成本低、占用空间小、操作门槛低，适合小批量定制加工场景使用；设计过程中对各运动轴的行程限位做了冗余设计，两端均加装硬限位块与软限位触发开关，避免超程运动导致的传动部件碰撞损坏，主轴下方预留了吸尘罩安装位，可外接工业吸尘器及时排走铝屑、木屑等加工废料，保持加工台面整洁，同时避免废屑飞溅进入导轨、丝杠副内部加剧传动部件磨损。整体结构没有采用复杂的铸造件，全部零部件均可通过标准件采购、型材切割加工完成组装，维护时仅需定期对导轨、丝杠加注润滑脂，检查传动同步带或联轴器的松紧度即可，日常维护成本极低，对于需要搭建小型数控加工工位的从业者来说，该结构的设计逻辑具备很高的参考价值，各安装孔位、配合公差的设计都经过实际装配验证，可直接用于同类设备的改制或优化。
