CCExtractor谷歌代码标识静态立体造型设计

做这个静态造型的初衷，是给开源字幕提取工具CCExtractor做一个具象化的实体标识参考，最早是在社区挑战赛里提的需求，要把工具的核心功能——从视频载体里提取出字幕文件这个过程，用可触摸的立体形态呈现出来，方便后续做周边展示、展会陈列或者3D打印实体摆件用。

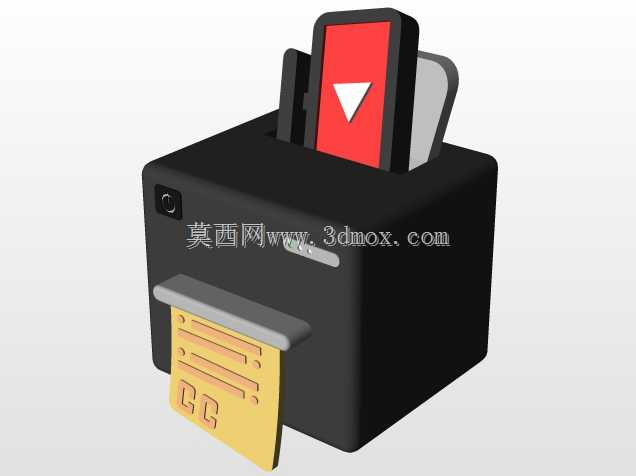

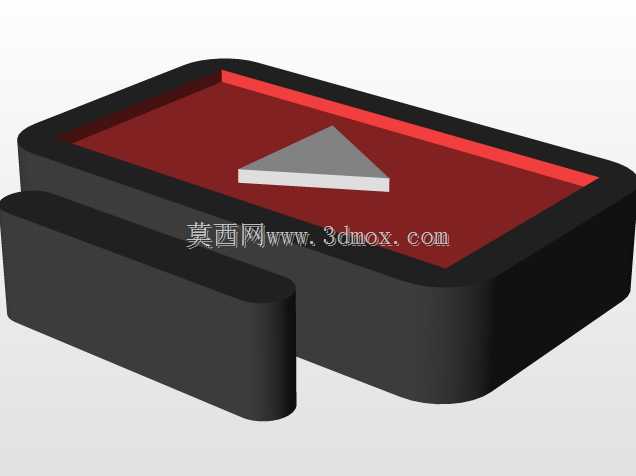

从功能映射的角度拆解造型逻辑，主体的立方腔体对应CCExtractor的核心处理单元，也就是软件本身的运算载体，腔体正面预留的电源按键细节，是对应实体电子设备的通用交互特征，让整个造型不会过于抽象，普通人看到也能快速识别这是一个具备处理能力的设备类造型。腔体顶部开出的卡槽结构，是对应视频输入的载体，卡槽里放置的红色带白色三角标识的片状结构，就是大家熟悉的视频播放符号，直观对应输入的视频文件源，旁边预留的半露灰色片状结构，是预留的多格式输入兼容位，对应工具支持多种视频封装格式输入的特性，不用额外做文字标注就能传递多格式兼容的属性。

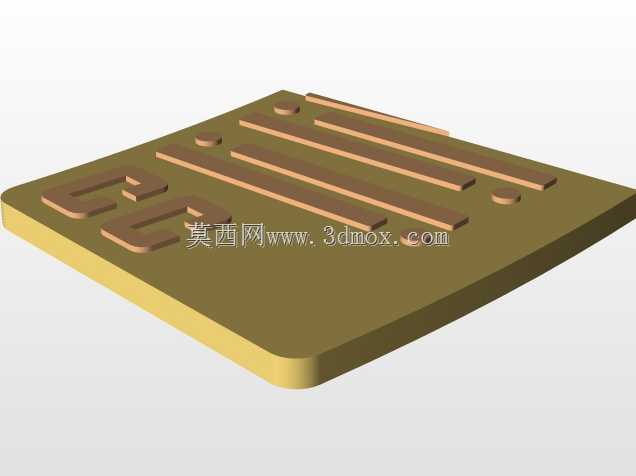

腔体前侧伸出的灰色托板结构，是输出端的导出口，托板上垂落的黄色片状结构，就是提取完成的字幕文件，片体上压制的条状纹理对应字幕的文本行结构，角落的CC标识直接点题Closed Caption的核心属性，整个运动逻辑的静态定格，刚好卡在字幕输出到一半的状态，比完全静止的logo更有动态感，也不用做活动结构就能讲清楚工具的工作流程。

从结构设计的落地性考虑，整个造型所有的棱角都做了R1.5的圆角处理，没有尖锐的直角结构，不管是做树脂3D打印还是PLA熔融沉积打印，都不用额外做支撑结构，腔体的壁厚统一设置为2mm，既保证打印后的结构强度，也不会因为壁厚过大导致打印时间过长、材料浪费。顶部卡槽的间隙设置为2.2mm，刚好能容纳1.8mm厚度的片状插件，不管是打印时一体成型，还是后期拆分打印做可插拔的替换结构，都有足够的装配余量，不会出现过紧插不进或者过松容易掉落的问题。前侧托板的伸出长度设置为12mm，垂落的字幕片体和腔体前壁预留了1mm的间隙，打印时不会出现粘连，垂落部分的厚度设置为1.6mm，长度35mm，自身的结构强度足够支撑，不会因为轻微触碰就断裂。

安装边界方面，整个造型的底部是完全平整的平面，没有凸起或者凹陷结构，可以直接放置在桌面、展台平面上，不需要额外的安装固定件，如果需要做壁挂展示，也可以在腔体背部预留的平面位置粘贴背胶或者安装磁吸件，不会破坏正面的展示效果。整体的外形尺寸控制在80mm*70mm*90mm的范围内，不管是做桌面小摆件还是展会的展示模型，尺寸都比较合适，不会过大占用空间，也不会过小导致细节看不清。

从应用场景来说，这个静态造型除了作为软件的实体徽标使用，还可以作为3D打印的入门练习模型，因为结构拆分清晰，没有复杂的曲面，所有特征都是常规的拉伸、倒角特征，新手建模的时候可以用来练习实体建模的基础操作，理解功能映射到造型的设计思路，打印的时候也可以练习多色打印的换色操作，比如主体腔体用黑色，视频插件用红色，托板用灰色，字幕片用黄色，不需要复杂的多喷头设备，单喷头换料也能做出不错的效果。另外在开源工具的线下交流活动里，这个实体模型也可以作为直观的展示道具，比平面的logo更有记忆点，能让不了解工具的人快速理解工具的核心用途，减少沟通成本。

设计的时候特意没有做活动的运动部件，就是为了降低打印和装配的门槛，不需要额外的铰接结构或者连接件，一体打印就能完成，避免因为活动部件的装配公差导致后期使用出现松动、脱落的问题，静态的定格状态也足够传递完整的功能逻辑，对于只需要展示用途的场景来说，静态结构的耐用性也更好，不会因为反复活动出现结构损坏。
