新建工厂整体布局规划三维设计方案

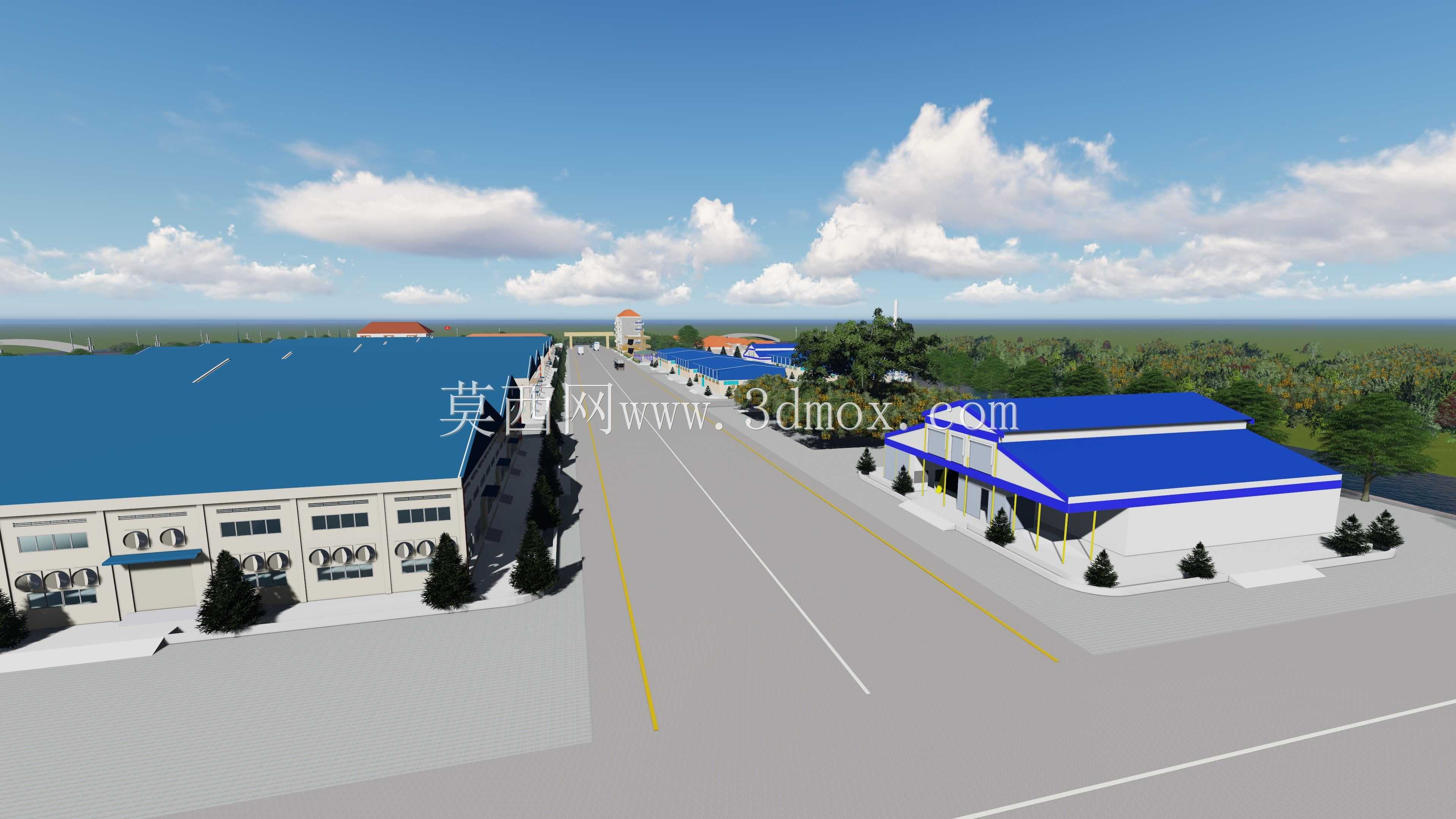

做工厂布局设计的时候，最先要锚定的是厂区主出入口与内部物流通道的衔接边界，不能先盯着单台设备摆位，很多新手做布局容易犯的错就是先把设备堆进去，最后发现原料进不来、成品运不出，连叉车转弯半径都留不够，后期改起来要动整个地基的管线，成本比前期规划高十几倍。这次的布局设计里，首先把生产区、仓储区、辅助办公区的物理隔断做了明确划分，仓储区紧邻厂区次出入口，原料卸货平台高度直接匹配常规货运车辆的货台高度，卸货区的雨棚悬挑尺寸刚好覆盖整车停靠范围，避免雨天卸货时物料受潮，同时卸货区到原料仓的通道宽度留足了四米，满足双向叉车会车的通行需求，不会出现早班进货高峰时段通道堵死的情况。生产区的排布顺着工艺流程走向走，从原料预处理工位到初加工、精加工、装配、终检，整条产线没有折返路径，物料在车间内部的转运距离压缩到最短，每两个相邻工位之间的物料暂存区尺寸刚好对应单批次加工的物料周转量，不会留过大的闲置空间浪费厂房面积，也不会因为暂存区太小导致物料堆到通道上。车间内部的主通道沿着厂房立柱的排布走向设置，避开了立柱的承重基础范围，通道上方的管线桥架统一走立柱侧边架设，不会占用通道的净空高度，满足大型设备进场安装时的高度需求，后期设备维护更换的时候，不用拆改桥架就能直接通过吊装设备把大件运进工位。考虑到生产过程中的人员通行安全，每一条产线的侧边都留了一米二宽的人行通道，和物流通道用黄色地标做明确区分，人行通道的转角位置都做了切角处理，避免叉车转弯时存在视觉盲区碰到通行人员。辅助功能区的排布上，配电房紧邻生产区的用电负荷中心，缩短大电流线缆的铺设距离，减少线路损耗，空压机房设置在厂区的边角位置，做了基础的减震隔音处理，避免运行时的噪音和振动影响精密加工工位的加工精度，维修工具间和备件仓设置在生产区的中部位置，到各个工位的距离基本均等，设备出现小故障的时候，维修人员能在最短时间内拿到备件和工具赶到现场，减少停机等待时间。厂区内部的消防通道完全环绕整个生产区和仓储区，通道宽度满足消防车辆的通行要求，每个消防栓的位置都避开了设备和物料堆放的遮挡范围，安全出口的标识位置和疏散路径直接在布局里做了预留，后期现场施工的时候不用再调整点位。仓储区内部的货架排布，主通道留足了三米的作业空间，货架之间的副通道宽度适配拣选小车的通行尺寸，货架的高度没有超过厂房消防喷淋的有效覆盖高度，每个货架区域的物料分类存放边界都做了明确划分，原料、半成品、成品的存放区域完全分开，不会出现混放导致的发料错误。考虑到后期产能提升的扩展需求，生产区的西侧预留了整块的备用场地，前期暂时作为成品临时周转区，后期新增产线的时候，不用改动现有已经排布好的管线和通道，直接在预留区域加装设备就能接入现有产线，不用停产做整体布局调整。整个布局的尺寸标注全部以厂房的建筑轴线为基准，每个工位的安装边界都和轴线做了尺寸关联，现场施工放线的时候，直接对照轴线尺寸就能定位，不用反复核对各个设备之间的相对位置，减少施工时的定位误差。车间内部的排污管线沿着通道侧边的地沟铺设，每个产生废水的工位都预留了排污接口，地沟的坡度顺着厂区排污总管的走向设置，不会出现局部积水积污的情况。采光设计上，生产工位全部布置在厂房侧窗的自然采光覆盖范围内，减少白天生产时的照明用电，光线不足的区域再补充人工照明，照明灯具的位置避开了设备操作的背光面，不会在操作工位上形成阴影影响加工精度。
