并联臂结构Delta型熔融沉积3D打印设备

项目分类:3D模型 发布时间:2021-10-16 ID:325801
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备
  • 并联臂结构Delta型熔融沉积3D打印设备

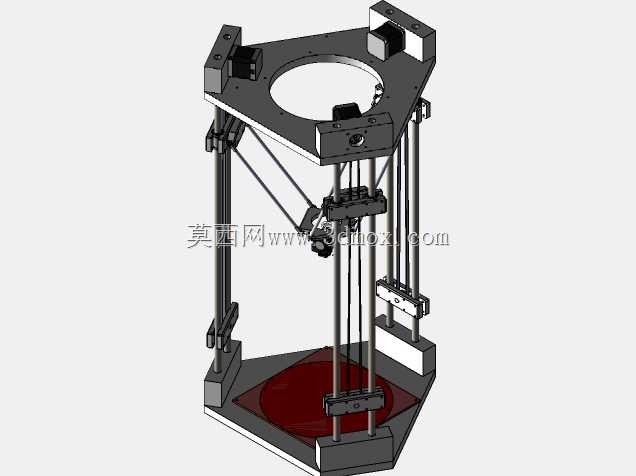

这款并联臂构型的熔融沉积成型设备,核心采用三角对称的Delta运动架构,区别于传统XYZ直角坐标机型的悬臂或龙门传动形式,三组平行布置的直线运动轴沿等边三角形三个顶点垂直安装,每根轴上的滑台通过两组等长碳纤维连杆与末端挤出头安装座铰接,依靠三个滑台的同步上下位移,通过空间几何解算实现末端打印头在圆柱成型空间内的X/Y/Z三轴联动,这种结构的运动惯量远低于直角坐标机型,因为驱动电机随滑台仅做垂直方向直线运动,末端挤出头总成重量被控制在极低水平,高速打印时的惯性冲击更小,空程移动速度可以做到更高,适合小尺寸零件的快速迭代打样。

从实际应用场景来看,这类设备主要面向桌面级的创客研发、教学实训、小批量定制零件生产场景,在产品研发初期的结构验证环节,工程人员可以直接将三维数模分层切片后制作功能样件,无需开模即可快速验证装配干涉、结构强度等设计指标,相比外协加工大幅缩短验证周期;在职业院校的增材制造实训课程中,这类结构的设备也常被用作拆装教学载体,学生可以通过组装调试理解空间运动解算、并联机构运动学、传动间隙补偿等工程知识点;在文创定制、手办制作领域,这类设备也能满足PLA、PETG等常见耗材的打印需求,制作小尺寸的展示件、结构件。

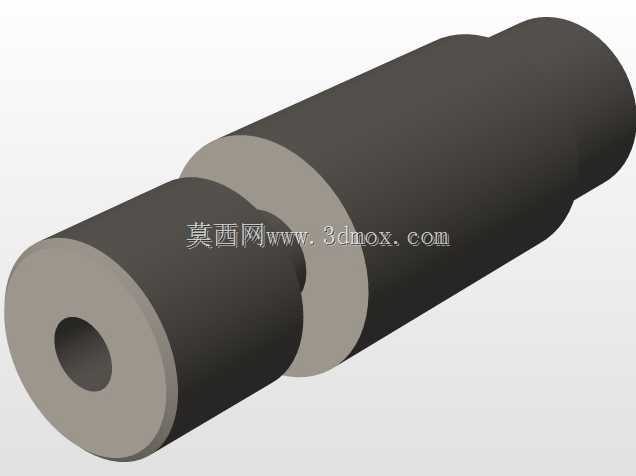

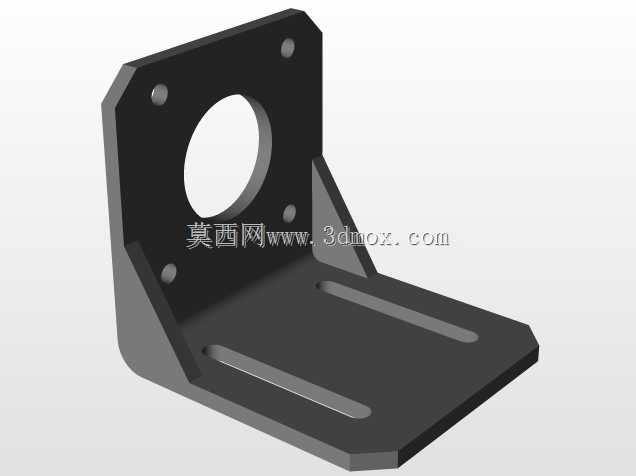

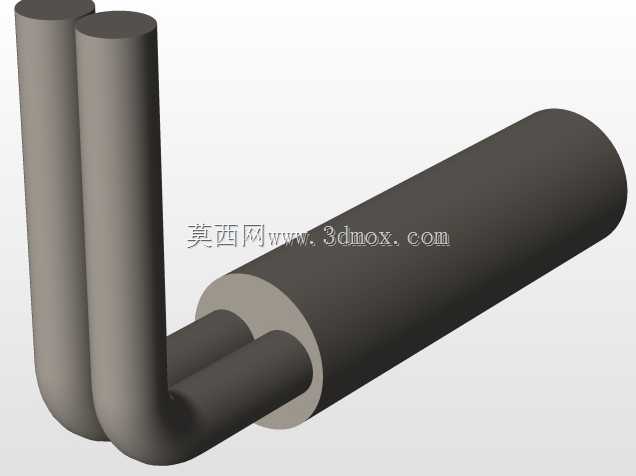

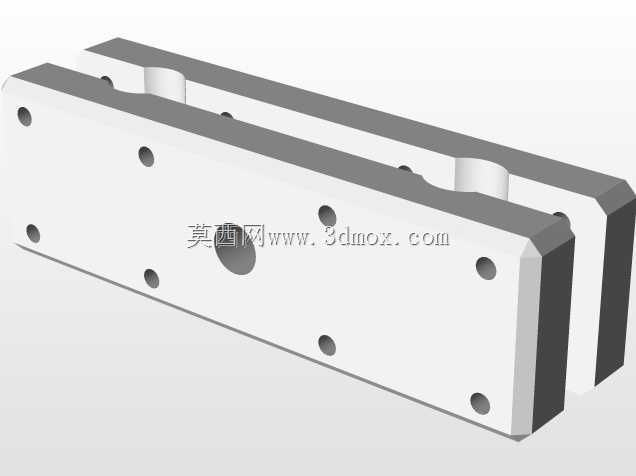

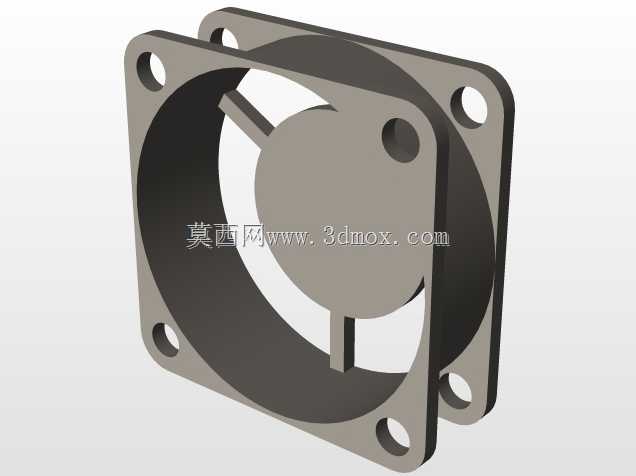

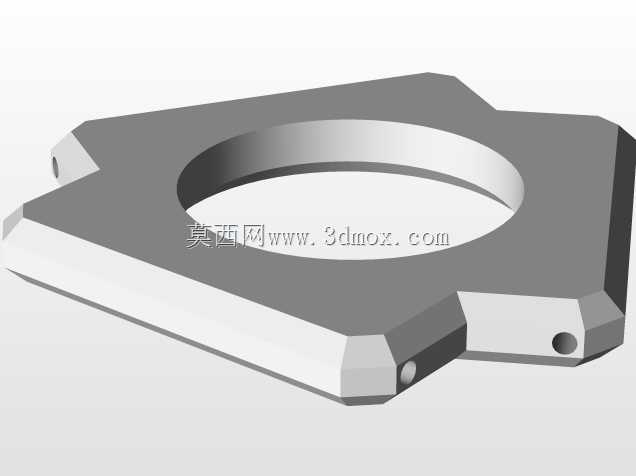

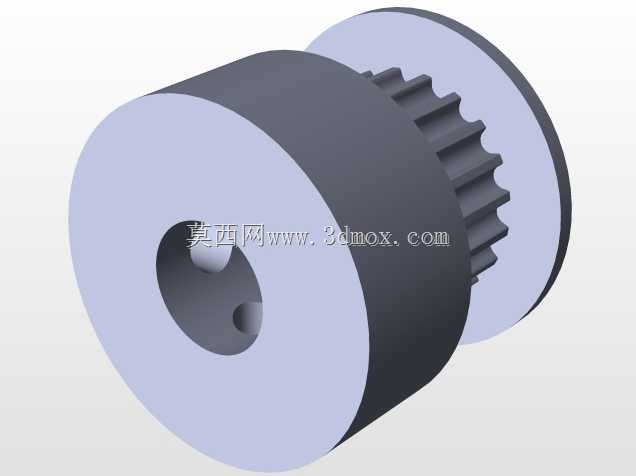

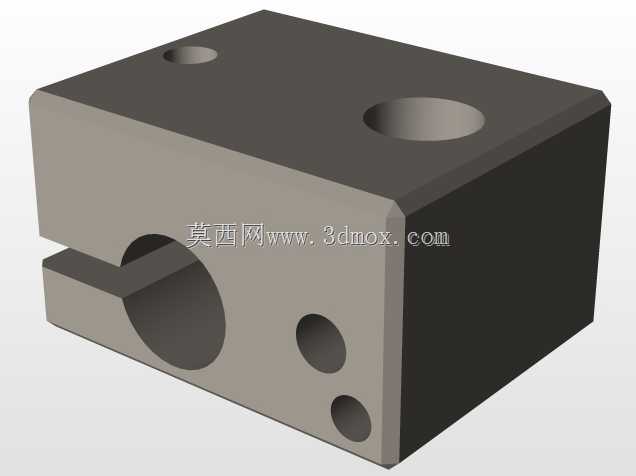

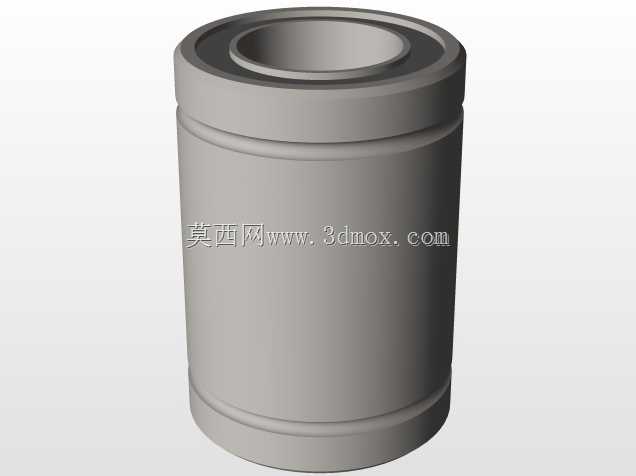

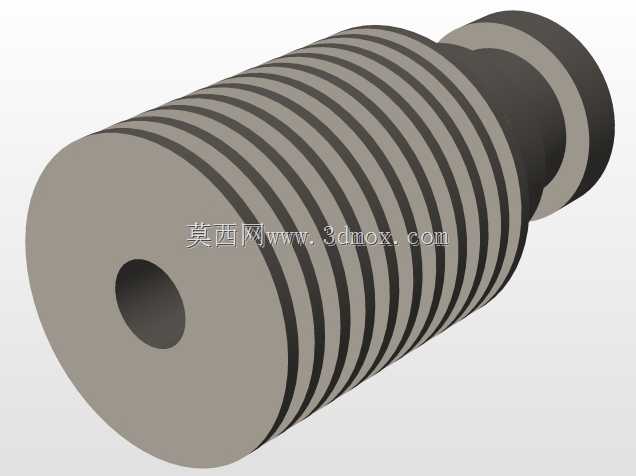

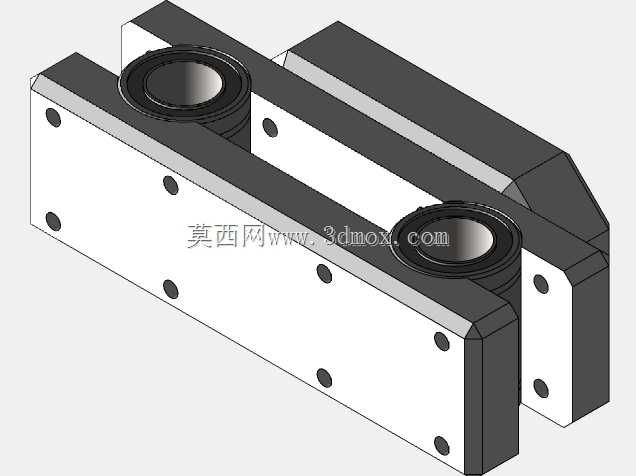

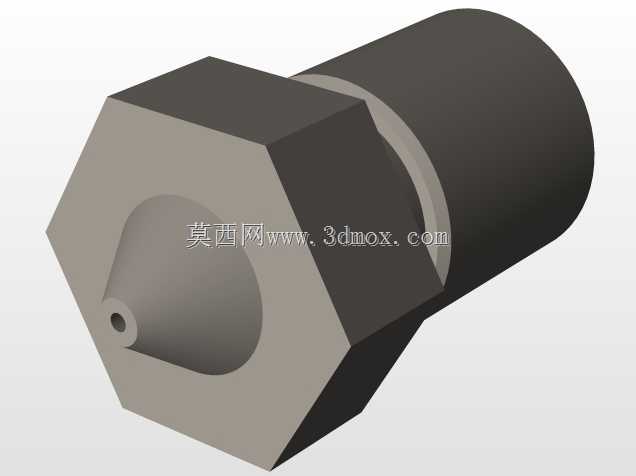

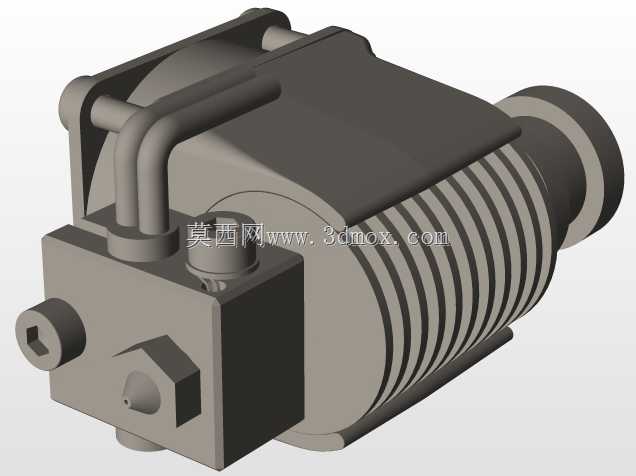

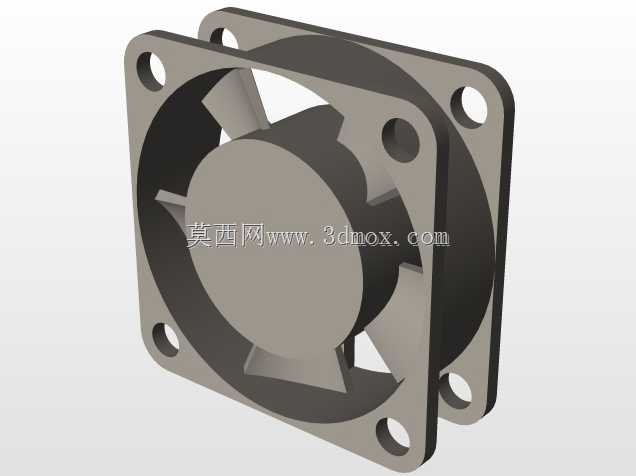

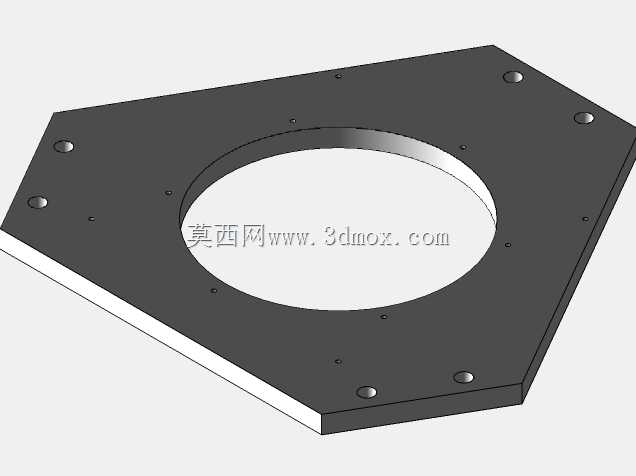

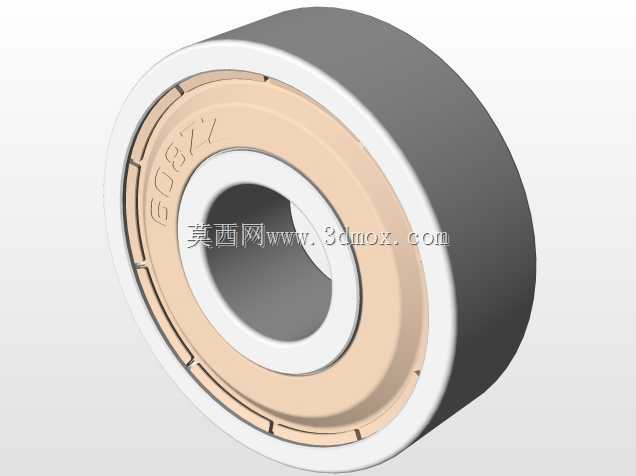

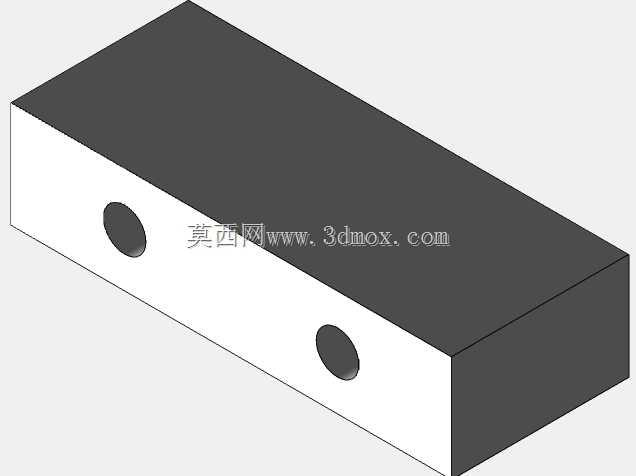

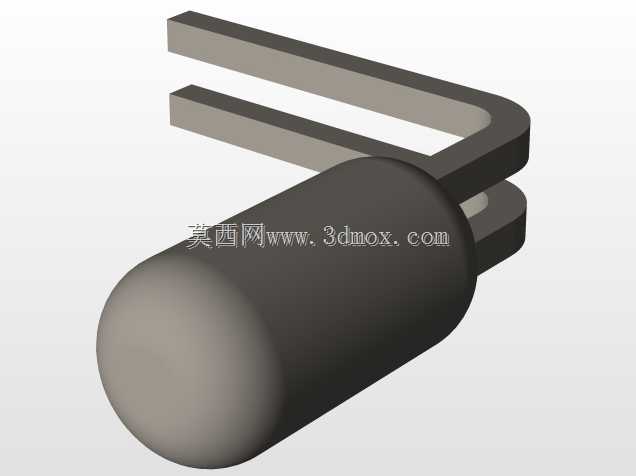

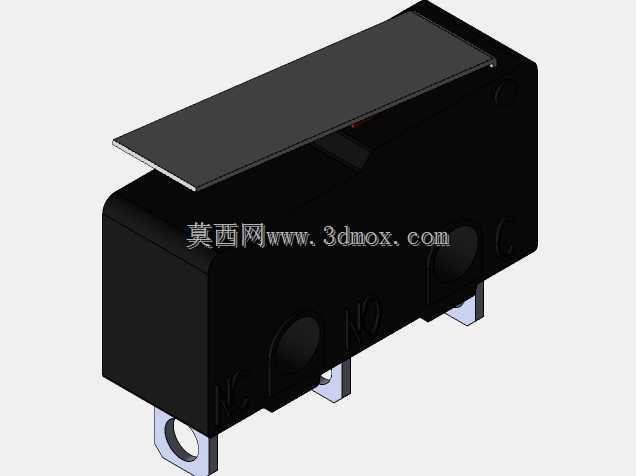

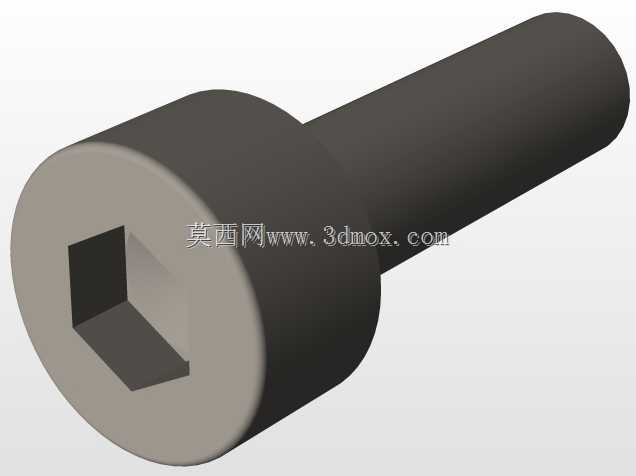

设备的功能设计围绕熔融沉积成型的工艺需求展开,顶部的三角安装板作为整机的上部基准,集成了三个轴的上端固定座、驱动电机安装位,同时预留了耗材进料的导向孔,挤出头总成集成了加热块、喉管、散热风扇、喷嘴,以及用于耗材冷却的径向吹风风扇,保证挤出的耗材能够快速冷却定型,减少打印悬垂结构时的拉丝、塌边问题。底部的成型平台采用三角形红膜贴面,这种贴面的附着力适中,打印PLA耗材时不需要额外涂胶,打印完成后零件冷却即可轻松取下,平台的三个调平螺母分布在三角顶点位置,配合手动调平或者加装的限位探针,可以快速校准平台与打印头的平行度,保证首层打印的一致性。三组垂直光轴作为直线运动的导向部件,表面做了硬氧处理提升耐磨性能,滑台内部采用直线轴承与光轴配合,运动阻力小,配合同步带传动的垂直驱动结构,传动间隙可以通过张紧轮调整,保证长期运行的定位精度。

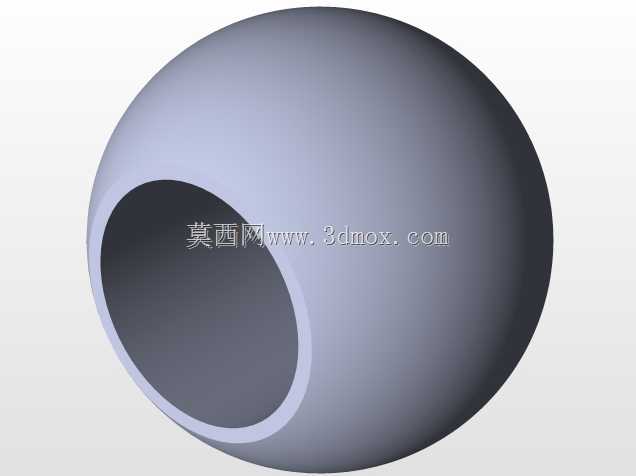

设计思路上,整机采用上下两块三角安装板作为核心承载基准,三根光轴既是导向部件,也是连接上下安装板的结构支撑件,这种设计减少了额外的框架型材用量,整机结构更紧凑,装配时只需要保证三根光轴的垂直度、以及上下安装板的平行度,即可保证基础的运动精度,降低了装配调试的难度。连杆采用碳纤维材质,一方面是降低自身重量,减少运动惯量,另一方面碳纤维材料的热膨胀系数低,长时间设备运行产生的温度变化不会导致连杆长度出现明显形变,避免打印尺寸出现漂移。所有的电气走线都沿光轴侧面布置,通过拖链或者走线槽固定,避免运动过程中线缆与连杆、滑台产生干涉。

从安装边界与尺寸适配来看,这类设备的成型空间为圆柱形区域,直径通常在200mm左右,成型高度在250mm上下,整机的外轮廓尺寸控制在350mm见方的桌面占用范围内,不需要额外的落地安装空间,普通的工作台面即可放置,设备运行时的振动很小,不需要做额外的地基固定。安装调试时需要注意,三个垂直轴的平行度误差需要控制在0.05mm以内,连杆的球头铰接处需要预留微小的活动间隙,不能锁死否则会导致运动卡滞,也不能间隙过大否则会出现打印层纹偏移的问题。设备的进料机构如果是远端挤出设计,会将挤出电机安装在顶部安装板上,通过鲍登管将耗材输送到末端挤出头,进一步降低末端运动重量,如果是近端挤出则会将挤出电机直接集成在挤出头总成上,送料响应更快,适合打印柔性耗材。日常维护时只需要定期给光轴擦拭少量润滑脂,检查同步带张紧度,清理喷嘴残留的耗材即可,维护成本很低。
