垂直电线回转输送机构三维设计

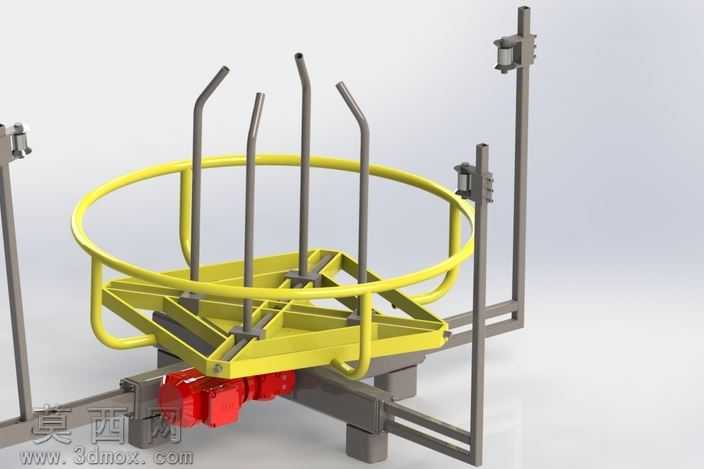

本作品为垂直电线回转输送机构的三维设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成各组成零件的参数化建模，再按照实际装配约束关系完成整体装配，全程保证各零件间的配合公差符合机械设计规范，无干涉错位问题。渲染阶段采用工业级写实渲染方案，对不同部件赋予差异化材质属性：主体承载框架采用哑光喷塑金属材质，还原钢结构件的磨砂质感与厚重感；环形防护栏采用亮黄色安全警示涂装材质，表面添加细微颗粒质感模拟真实喷塑漆面效果；底部驱动单元的减速箱体采用铸铁哑光材质，输出轴等传动部件采用抛光金属材质，清晰区分不同功能部件的视觉特征；支撑立柱采用银灰色金属烤漆材质，安装座等连接件添加镀锌层的细微反光效果，整体渲染光影柔和，结构层次分明，能够清晰展现各部件的位置关系与形态特征。结构设计上，该机构核心为可绕中心垂直轴回转的承载平台，平台外围设置环形防护栏搭配多根垂直导向弯杆，用于规整引导电线的排布走向，避免回转过程中电线出现缠绕、脱落问题；平台底部通过法兰结构与减速驱动单元连接，驱动单元选型匹配输出转速约10rpm的齿轮箱比率，可带动承载平台平稳低速回转，满足垂直方向电线的有序回收、排布输送需求；两侧设置带安装座的垂直支撑立柱，可将整个机构固定在对应工位的安装基础上，保证运行过程的结构稳定性。设计过程中重点考量了回转运动的平稳性，对承载平台的重心进行了居中优化，避免偏载导致的驱动负载不均问题，同时防护栏的尺寸经过反复校核，既能够完全覆盖电线的活动范围，又不会额外占用过多安装空间，各连接部位均采用标准紧固件连接，便于后期的拆装维护与部件更换。需要说明的是本次建模未包含电动机的控制系统部分，仅完成了机械结构本体的全参数化建模，各零件均保留完整建模特征树，可根据实际使用需求调整平台尺寸、导向杆数量、安装高度等参数，适配不同线径、不同长度的电线垂直回转作业场景。
