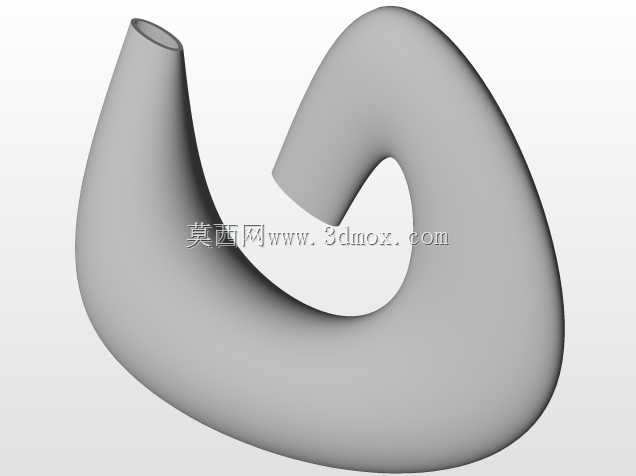

这类异形弯管曲面结构,在流体输送、艺术装置、工业造型设计领域都有不少落地场景,很多人第一眼会觉得它是纯艺术摆件,但实际在特种流体管路、通风系统的异形转接段,甚至是文创类工业产品的外壳结构里,这类连续无拐点的曲面构型能大幅降低流体经过时的局部阻力,避免直角弯管常见的紊流、压损过大问题。从结构设计逻辑来看,整个构件采用等壁厚空心设计,两端的管口保持正圆形截面,沿着空间扭转的路径平滑过渡,全程没有出现截面突变、壁厚不均的问题,这也是建模时最考验曲面功底的地方——很多新手做这类空间弯管时,容易在扭转段出现曲面褶皱、截面畸变,要么是扫掠路径的曲率控制不当,要么是截面的方向约束没做好,导致局部壁厚偏差超过允许范围,实际生产时不管是吹塑、滚塑还是金属管材的弯曲成型,都会出现脱模困难、壁厚过薄处强度不足的问题。
实际选型应用时,首先要关注两端管口的安装边界,两个管口的空间夹角、中心距是安装适配的核心参数,不能只看整体外形的流畅度,要保证安装时管口能和对接的管路、接口完全同轴,不然强行装配会产生很大的内应力,长期受流体脉动或者环境温度变化影响,很容易在应力集中处出现开裂。这类曲面结构的壁厚设计也有讲究,如果是用于流体输送的工况,壁厚要根据输送介质的压力、腐蚀特性来选,低压通风类的应用可以选相对薄的壁厚,降低整体重量,要是输送有压力的液体或者气体,就要在弯管的曲率半径最小处做局部加厚,因为流体在转弯时对管壁的冲刷力在曲率内侧和外侧的分布并不均匀,外侧受冲击更大,壁厚不足很容易出现磨穿泄漏的问题。
从建模思路来说,做这类结构不能直接用简单的扫掠命令一步到位,首先要搭建空间骨架线,先确定两个端点的位置和管口朝向,再用曲率连续的样条曲线连接两个端点的中心,全程控制样条线的曲率梳没有突兀的拐点,保证路径的平滑度;之后在路径的两个端点处放置正圆形的截面轮廓,给截面添加沿路径法向自动对齐的约束,中间可以根据实际需求添加几个控制截面,调整不同位置的截面直径变化,要是做等径的弯管就保持所有截面直径一致,要是做变径的异形管就顺着路径平滑调整截面尺寸,最后用扫掠或者放样命令生成实体,再抽壳得到空心的管壁结构,完成之后还要做曲面曲率分析,检查整个外表面的曲率过渡是否连续,有没有局部的曲率突变,避免后续加工或者流体仿真时出现异常结果。
很多人做这类创意类的机械结构时,容易陷入只追求外观好看的误区,忽略实际的安装和使用需求,比如两个管口的连接法兰或者接头的安装空间有没有预留,弯管整体的外轮廓尺寸会不会和周边的其他部件产生干涉,这些都是实际工程应用里必须考虑的问题。比如在设备内部的通风管路布置里,经常会遇到周边有其他零部件、常规标准弯管没法顺利布置的情况,这时候这类自定义的异形弯管就能顺着可用的空间缝隙走管,不用大幅改动周边其他部件的结构,大幅降低整体设备的改造成本。另外在一些文创类的工业产品里,比如流线型的灯具外壳、艺术化的通风口装饰,这类连续曲面的结构也能兼顾功能和外观需求,内部走通风或者走线的通道,外部流畅的曲面也能满足视觉设计的要求,不会像普通的直角拼接管路那样显得生硬。
还要注意的是,这类空间弯管的固定方式设计,不能直接在曲面上随意打孔安装固定支架,要选曲率变化小、相对平整的位置做安装凸台,保证固定面和支架的接触面能完全贴合,不然固定时会产生额外的装配应力,长期使用容易出现固定松动或者管壁开裂的问题。如果是用金属材质制作,不管是3D打印还是弯管焊接成型,都要在成型后做应力消除处理,避免空间扭转的结构内部残留应力,在使用过程中出现缓慢的形变,导致管口对接位置偏移,影响密封效果。要是用塑料材质做注塑或者吹塑成型,还要在建模时预留好脱模斜度,虽然是曲面结构,但也要保证脱模方向上没有倒扣结构,不然模具没法顺利开模,批量生产时会出现脱模困难、零件表面拉伤的问题。
