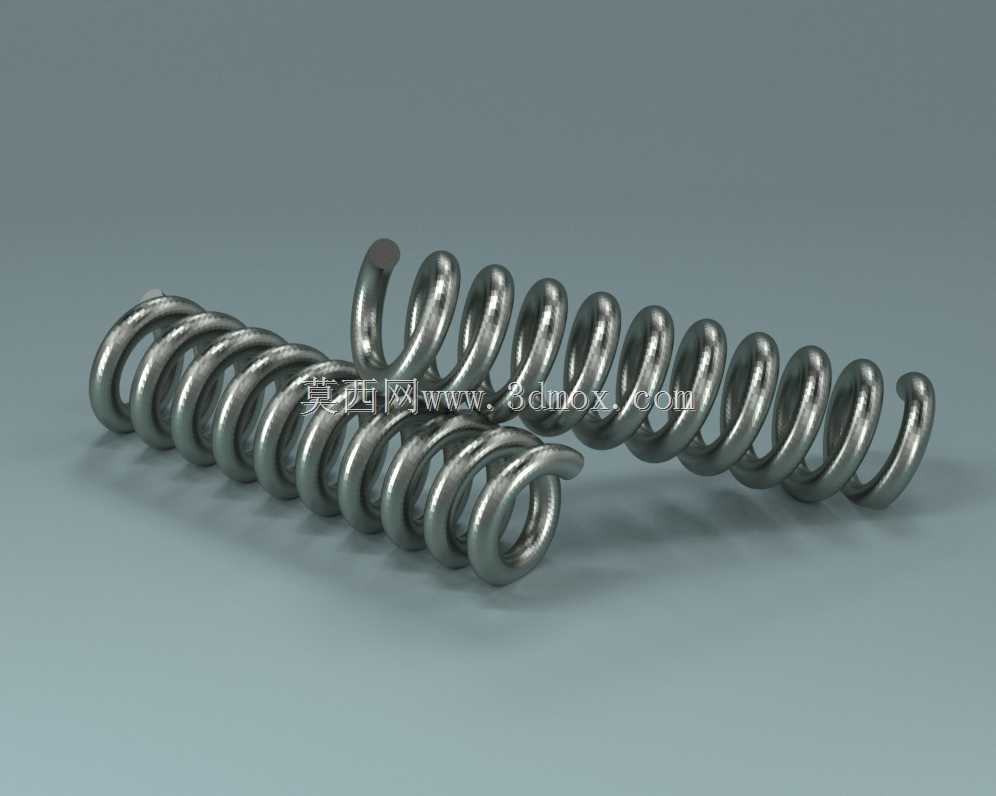

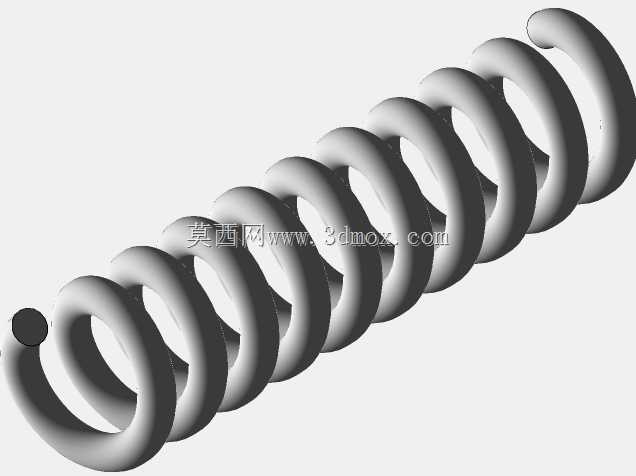

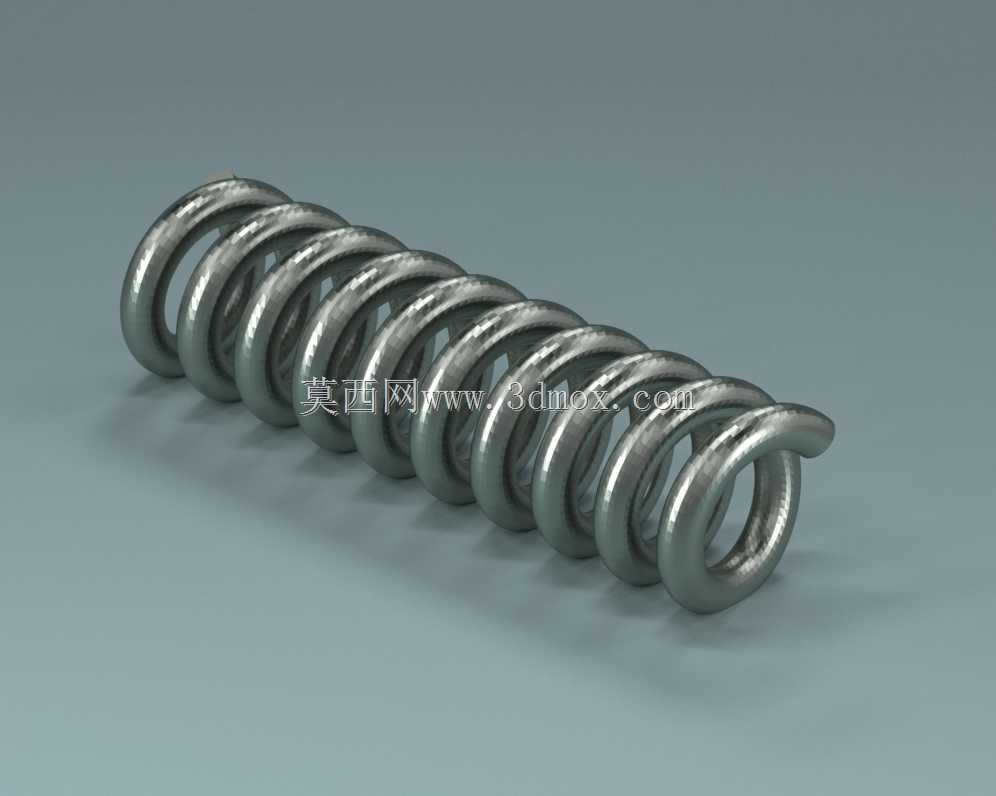

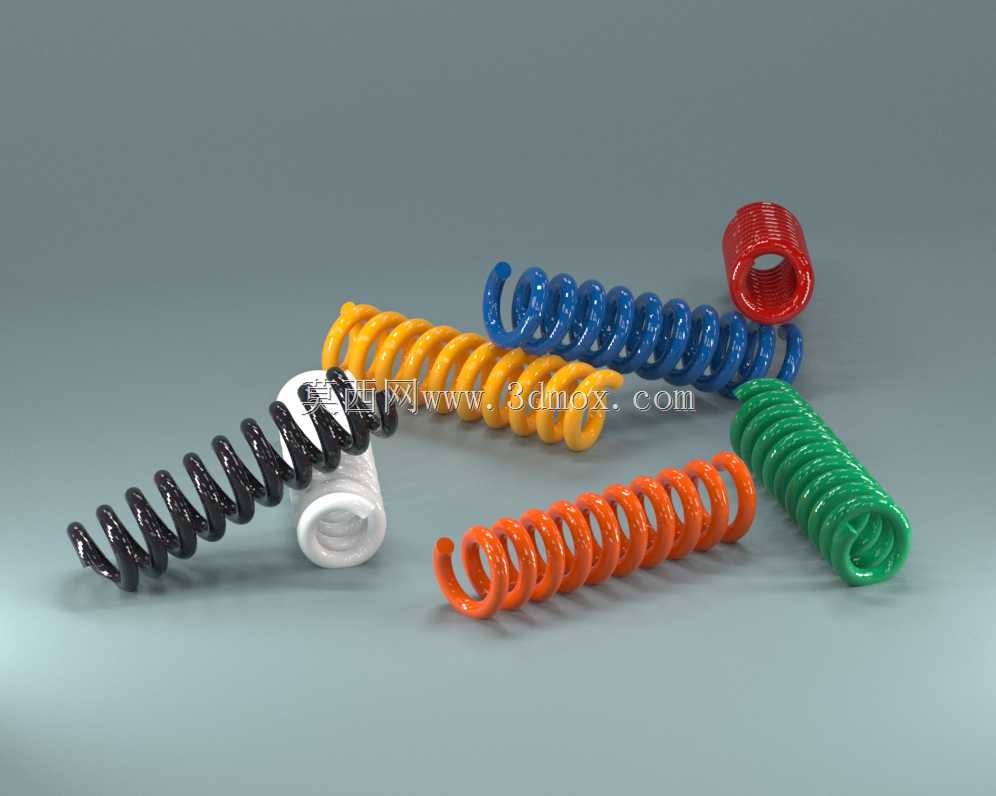

等节距圆柱螺旋压缩弹簧结构设计

做设备结构设计的时候，弹簧选型和建模是绕不开的基础环节，尤其是圆柱螺旋压缩弹簧，几乎覆盖了从民用家电到重型工业设备的各类场景。日常做方案的时候，最先要明确的是弹簧的实际工况，比如用在冲压模具卸料板上的弹簧，要承受高频交变载荷，端部并圈磨平的长度必须严格匹配卸料螺钉的安装沉孔深度，不然合模的时候要么弹簧压并失效，要么卸料力不足导致料带卡滞；要是用在自动化输送线的阻挡机构上，弹簧的预压量要刚好抵消工件滑动的惯性力，不能太硬导致工件磕碰反弹，也不能太软起不到缓冲定位的作用。

建模的时候不能只画个螺旋扫掠就完事，首先要确定有效圈数和支撑圈的比例，常规工况下支撑圈取1到2.5圈，两端磨平的角度要控制在270度到330度之间，磨平后的端部厚度不能小于钢丝直径的八分之一，不然端部受力容易出现偏载，长期使用会导致弹簧轴线歪斜，加速相邻簧圈的磨损。螺旋升角的取值要匹配钢丝直径和弹簧中径，常规压缩弹簧的升角一般在5度到9度之间，要是用于大行程快速复位的场景，升角可以适当放大，但不能超过15度，不然压缩的时候簧圈会出现径向错位，和安装导杆或者导套发生卡涩。

安装边界的核对是建模阶段最容易出问题的地方，很多新手建模的时候只画弹簧的自由高度，忽略了压并高度、预压高度和工作行程的尺寸链匹配。比如安装在阀体内的复位弹簧，弹簧外径要比阀腔内径小0.5到1毫米的间隙，避免弹簧压缩膨胀的时候蹭到阀体内壁，内径要比导向阀芯的轴径大0.3到0.8毫米，既保证导向顺畅，又不会因为间隙过大出现弹簧偏斜。自由高度的公差要根据工况选等级，普通静态载荷场景选二级精度就行，要是用在精密调节阀或者压力传感器的预紧结构里，得选一级精度，两端面的平行度公差要控制在自由高度的1%以内，不然装配后预紧力偏差会直接影响设备的动作精度。

从功能特性来说，这类等节距圆柱螺旋弹簧的刚度线性度好，制造工艺成熟，成本可控，既可以提供持续的压紧力保证零件贴合，比如断路器触头的预紧弹簧，能保证触头接触压力稳定，避免通电时接触电阻过大发热；也可以吸收冲击能量，比如工程机械操作手柄的复位弹簧，能缓冲操作时的冲击力，提升操作手感；还能作为储能元件，比如快速夹具的锁紧弹簧，储存的弹性势能可以持续提供锁紧力，防止夹具松脱。

设计建模的时候还要考虑实际制造的工艺性，比如弹簧的旋向，常规场景右旋即可，但如果是套在螺杆上使用的弹簧，旋向要和螺杆螺纹旋向相反，不然螺杆转动的时候弹簧会跟着旋紧失效；如果是两个弹簧嵌套使用的组合弹簧，内外弹簧的旋向必须相反，避免工作时簧圈互相卡入。钢丝直径的选择要结合载荷大小和疲劳寿命要求，承受静载荷的弹簧可以选稍大的钢丝直径提升刚度，承受高频交变载荷的弹簧要在满足刚度要求的前提下，适当优化有效圈数，降低单圈的应力幅，提升疲劳寿命。另外建模时要预留出弹簧的变形空间，工作行程下的弹簧高度不能小于压并高度的1.1倍，避免长期工作在压并状态导致弹簧产生塑性变形，失去弹性。
