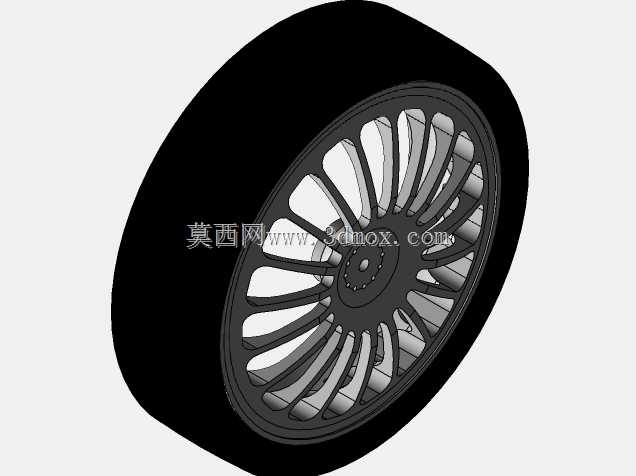

车辆行走系统车轮座圈结构设计

项目分类:汽车类配件 发布时间:2021-10-16 ID:326072
  • 车辆行走系统车轮座圈结构设计
  • 车辆行走系统车轮座圈结构设计

  在商用车、非道路工程车辆的轮端总成设计中,车轮座圈是衔接轮毂与轮辋的核心承载构件,日常工况下需要同时传递车身垂向载荷、行驶过程中的纵向驱动力与制动力,还要承受转向时的横向侧向力,其结构合理性直接决定轮系连接的可靠性与行驶安全性。很多野外作业的矿用车辆、农用运输车辆轮端故障拆解后,常见问题就是座圈配合面磨损量超差、定位台阶崩裂,最终导致轮辋窜动甚至轮胎脱落,因此在结构设计阶段就需要充分匹配实际使用场景的载荷特性。

  设计这款座圈时,首先要明确安装边界:座圈的内圆柱面与轮毂轴管采用过盈配合,过盈量需要根据轴径尺寸、承载级别计算,既要保证配合面不出现相对转动导致的微动磨损,也要避免过盈量过大造成装配时内应力集中,埋下开裂隐患。座圈的外侧定位台阶需要与轮辋的贴合面完全匹配,台阶高度要覆盖轮辋安装边的厚度,同时预留0.1-0.2mm的压紧余量,保证轮辋螺栓锁紧后,座圈与轮辋之间无间隙,避免车辆行驶在颠簸路面时出现冲击载荷。座圈的端面分布有与轮毂螺栓对应的通孔,孔位的位置度公差需要控制在0.05mm以内,否则装配时会出现螺栓别劲、轮辋安装偏心的问题,高速行驶时会引发车轮异常抖动,加剧轮胎偏磨。

  从功能特性来看,这款座圈采用了等强度的截面设计,在承载应力集中的内侧圆角处做了加大R角处理,避免直角截面带来的应力集中问题,过往很多失效案例都是因为圆角过小,交变载荷长期作用下在圆角处萌生疲劳裂纹,最终扩展导致座圈断裂。座圈的配合面粗糙度要求控制在Ra1.6以内,表面不允许有铸造砂眼、夹渣等缺陷,因为配合面如果存在微观缺陷,会导致实际接触面积不足,局部压强过大,长期使用后会出现压溃变形。针对经常在泥泞、盐碱环境作业的车辆,座圈的非配合面还做了防锈涂层处理,避免锈蚀层蔓延到配合面,导致后期维修拆卸困难。

  实际选型匹配时,需要注意座圈的外形尺寸要适配对应规格的轮辋与轮毂,不能出现大轮辋配小座圈的错配情况,座圈的轴向宽度要保证轮毂轴承锁紧后,座圈不会与轴承外圈发生干涉,同时要留出足够的密封件安装空间,避免轮端润滑油渗漏到制动鼓内影响制动效果。在装配工艺上,座圈需要采用热装工艺,加热温度控制在120-150摄氏度,均匀受热后套装到轮毂轴管上,严禁用铁锤直接敲击座圈端面,避免局部变形影响配合精度。日常维保检查时,要重点查看座圈定位台阶的磨损量,如果磨损量超过0.3mm就需要及时更换,不能继续带病使用,否则会导致轮辋定位失效。

  很多设计新手在做轮端结构时,容易忽略座圈的倒角设计,座圈的内外孔端都需要做15度的导入倒角,倒角长度1.5-2mm,既方便装配时的导向,也能避免装配时刃口刮伤轮毂轴管的配合表面,破坏过盈配合的可靠性。另外座圈的材质选用需要匹配载荷等级,轻卡类车型可以选用45号钢调质处理,硬度控制在HB220-250,重卡、工程车辆则需要选用40Cr合金结构钢,调质后硬度达到HB280-320,保证足够的强度与抗冲击性能。在三维建模过程中,需要重点校验座圈与周边零件的间隙,包括转向时与转向节拉杆、制动管路的最小间隙,要保证极限转向工况下有至少10mm的安全间隙,避免运动干涉。
