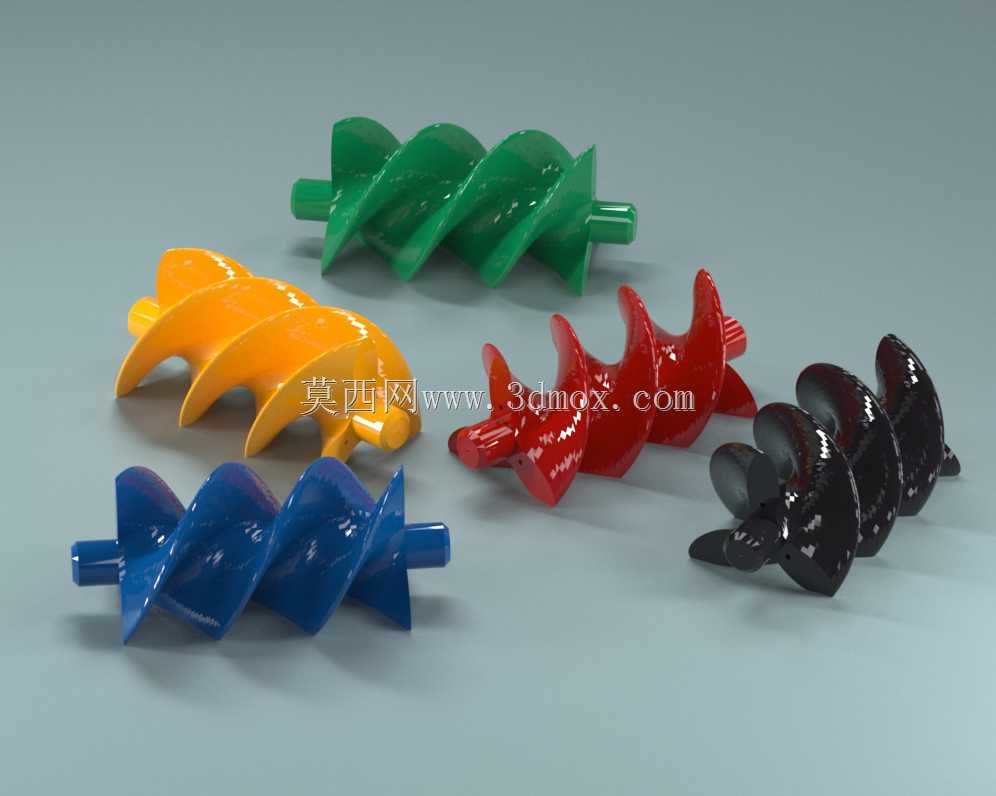

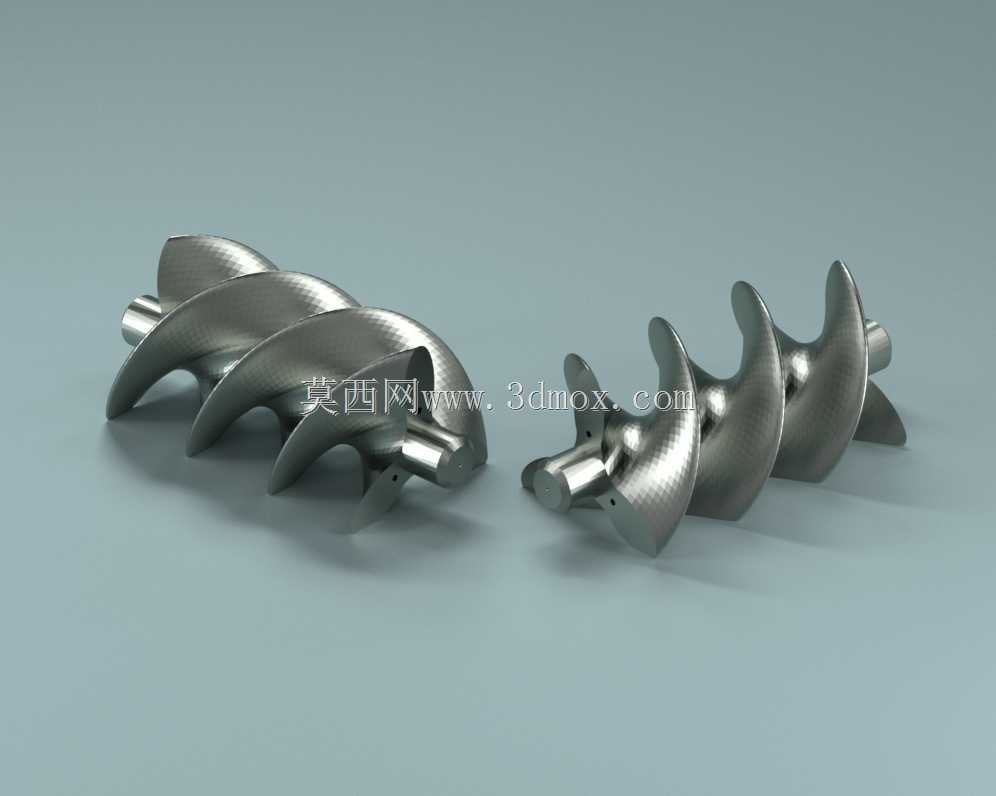

压缩机核心传动曲轴结构三维设计

在往复式压缩机的整机结构中，轴类构件是连接动力输入端与压缩执行端的核心传动载体，其结构合理性直接决定整机运行的振动水平、密封可靠性与服役寿命。这类轴件在实际应用场景中，一端需要对接驱动电机的输出轴系，通过平键或花键结构传递额定扭矩，另一端则通过曲柄销结构连接连杆组件，将电机输出的回转运动转化为活塞在气缸内的往复直线运动，完成制冷剂、工艺气体的压缩做功循环。从实际工况来看，这类轴件长期处于交变载荷作用下，既要承受活塞往复运动带来的周期性冲击载荷，也要平衡高速回转过程中产生的离心惯性力，因此在结构设计阶段需要重点考量轴段的刚度匹配与动平衡特性。设计过程中，首先需要根据整机的额定排气压力、活塞行程确定曲柄的偏心距参数，偏心距的尺寸精度直接决定活塞的实际行程，偏差过大会导致活塞撞缸或者排气量达不到设计要求，因此偏心段的形位公差需要严格控制在IT6级精度范围内。主轴颈部分需要与箱体上的滑动轴承或者滚动轴承配合，配合段的表面粗糙度需要达到Ra0.8以下，减少运转过程中的摩擦损耗，同时轴颈处需要设计对应的油封安装位，避免曲轴箱内的润滑油泄漏到气缸侧或者电机侧。轴上还需要预留润滑油道的布置空间，通过轴中心的通孔将压力润滑油输送到各个曲柄销与主轴颈的配合面，形成稳定的油膜承载，避免干摩擦导致的轴瓦烧损。从安装边界来看，轴的轴向总长度需要匹配压缩机箱体的内腔宽度，两端的轴伸长度需要分别适配电机联轴器的安装尺寸与轴端锁紧螺母的装配空间，轴上各个台阶的定位轴肩高度需要符合轴承内圈、联轴器、平衡块的安装定位要求，既不能过高导致零件无法装配到位，也不能过低导致运转过程中零件发生轴向窜动。平衡块的安装位置需要根据曲柄的偏心质量进行精确计算，通过螺栓连接固定在对应的曲柄臂上，抵消回转过程中产生的一阶往复惯性力，降低整机运行时的振动幅值。轴的材料通常选用45号优质碳素结构钢或者40Cr合金结构钢，经过调质处理后获得均匀的综合力学性能，配合表面经过高频淬火提升表面硬度，增强耐磨性能。在建模过程中，需要重点关注各个轴段之间的过渡圆角设计，避免应力集中导致的轴件疲劳断裂，尤其是曲柄臂与主轴颈、曲柄销的连接位置，圆角半径不能过小，同时要保证圆角处的表面加工质量，减少疲劳裂纹源的产生。键槽的位置需要与曲柄偏心方向保持准确的相位关系，确保动力传递过程中扭矩的均匀加载，键槽的宽度与深度需要符合对应平键的国家标准，保证键连接的配合精度。这类轴件的结构设计没有冗余的装饰性特征，所有的轴段台阶、倒角、退刀槽都有明确的工程用途：轴端的倒角是为了装配时顺利导入轴承与联轴器，螺纹退刀槽是为了保证轴端锁紧螺母能够拧紧到位，轴上的卡簧槽是为了对轴承内圈进行轴向限位。在实际选型匹配过程中，需要核对轴的各个配合尺寸与箱体轴承孔、连杆大头孔、电机轴伸的尺寸链关系，确保装配后各个运动部件之间不会发生运动干涉，尤其是曲柄销回转过程中，需要与曲轴箱内壁、连杆大头侧面保持足够的安全间隙，避免运转过程中出现碰擦故障。对于多缸压缩机的曲轴结构，还需要根据气缸的布置角度确定各个曲柄之间的相位角，保证各个气缸的做功过程均匀错开，降低输出扭矩的波动幅度，提升整机运行的平稳性。
