立铣加工用高精度弹性夹头结构设计

在常规铣削加工场景里，立铣刀夹头是连接机床主轴与切削刀具的核心功能部件，其性能直接决定铣削过程的刀具跳动量、装夹刚性以及加工表面质量，不管是普通立式铣床的手动换刀工位，还是加工中心的自动换刀刀库配套场景，这类夹头都承担着扭矩传递、刀具定位的核心作用。从实际加工工况来看，立铣刀夹头需要适配不同直径的直柄立铣刀，在粗加工大切深工况下要保证足够的夹持力，避免刀具在切削抗力作用下出现打滑、窜动，在精加工工况下则要控制夹持后的径向跳动在微米级，保证加工轮廓的尺寸精度与表面粗糙度达标。

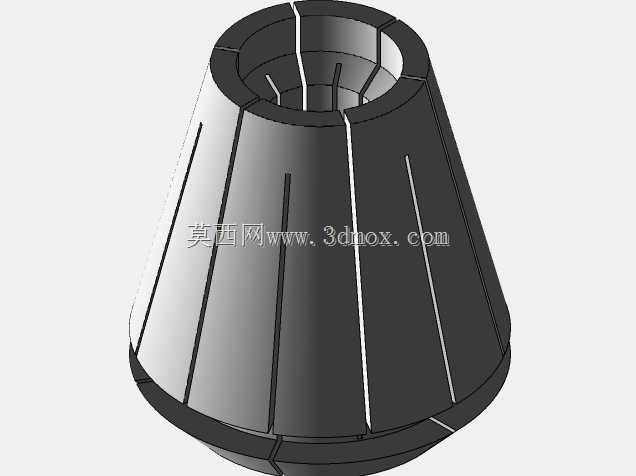

这款夹头的设计思路围绕弹性变形夹持原理展开，主体采用锥面配合的弹性套结构，通过锁紧螺母的轴向进给推动弹性套沿锥面滑移，迫使弹性套的均布开槽产生均匀的径向收缩，从而抱紧直柄立铣刀的圆柱柄部。设计过程中重点考量了弹性槽的分布形式与开槽长度，槽数采用对称六槽布局，既保证收缩变形的均匀性，避免夹持后刀具出现偏心，又兼顾弹性套自身的结构强度，防止反复锁紧松开过程中出现应力集中导致的开裂失效。夹头与机床主轴连接的端面上设置了定位止口，与主轴端面的贴合率在设计时要求不低于85%，保证连接刚性，减少切削过程中的振动传递。

从安装边界尺寸来看，夹头的主体外径根据适配的刀具直径范围做了梯度设计，夹持直径范围覆盖常用的3mm到20mm直柄立铣刀，整体长度控制在常规刀柄的适配范围内，不会因为夹头过长导致刀具悬伸量过大影响刚性。夹头的锁紧螺母采用细牙螺纹设计，螺纹升角小于当量摩擦角，具备自锁性能，在铣削过程的振动环境下不会出现螺母松动导致的夹持力下降。弹性套的内孔与刀具柄部的配合公差选用过渡配合基础上的微量间隙，保证刀具插入顺畅的同时，锁紧后能实现全周均匀贴合，避免局部接触导致的夹持力不足或者刀具偏摆。

在实际功能特性上，这款夹头兼顾了装夹便捷性与夹持精度，不需要额外的热装、液压装夹设备，仅通过标准扳手锁紧螺母即可完成刀具装夹，适合多品种小批量的加工场景快速换刀需求。夹头的锥面配合角度选用行业通用的标准锥度，保证与主流品牌的刀柄主体具备互换性，用户不需要更换整套刀柄即可替换不同夹持范围的夹头，降低工装配套成本。设计时还在夹头的端面设置了刀具轴向定位面，立铣刀插入后柄部端面与定位面贴合，能够保证每次换刀后的刀具伸出长度一致性，减少批量加工过程中的对刀时间。针对高速铣削场景，夹头的所有回转表面都做了动平衡校正设计，外圆与内孔的同轴度公差控制在0.005mm以内，在高转速运转时不会因为不平衡量产生额外的离心振动，延长刀具使用寿命的同时提升加工表面质量。

从加工适配性来看，这类夹头不仅可以夹持直柄立铣刀，也可以适配直柄的钻头、铰刀等回转切削刀具，在钻铣复合加工的工位上能够实现一把夹头多用，减少工装储备数量。夹头的弹性套采用合金弹簧钢材质，经过热处理后具备良好的弹性与耐磨性，长期反复使用后变形量极小，能够长期保持稳定的夹持精度。锁紧螺母的端面设置了推力轴承结构，锁紧时的摩擦力大幅降低，操作人员用标准扳手即可达到设计要求的锁紧扭矩，不需要借助加力杆，避免锁紧力过大导致弹性套涨裂。夹头主体的表面做了发黑防锈处理，在车间潮湿的加工环境下不易锈蚀，日常维护仅需要定期清理锥面与内孔的切屑残渣即可，不需要特殊的保养工序。
