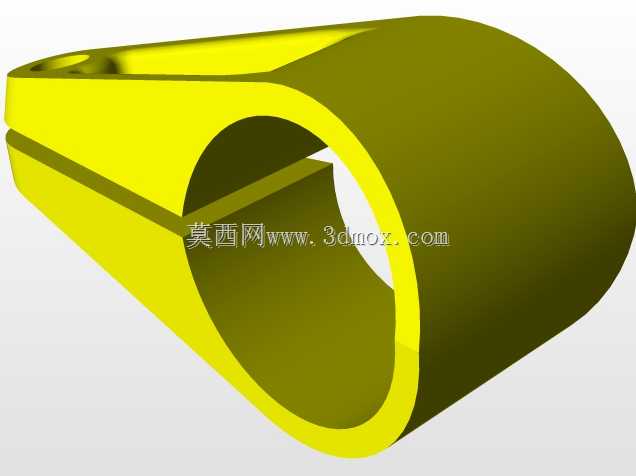

带侧挂安装位的管状夹持连接结构

这类带侧挂延伸结构的管状夹持件，在轻工输送线、小型工装夹具、户外便携装备的管线固定场景中十分常见，区别于普通的圆形管夹，它额外延伸出的片状连接位，不需要额外加装转接支架就能直接挂载小型传感器、走线卡扣或者轻质附属构件，能减少装配环节的零件数量，降低现场安装的调整工作量。从结构形态来看，主体为开缝式的环形夹持腔，开缝设计让夹持腔具备一定的弹性变形量，安装时不需要完全拆分构件，只需将开缝处对准圆管侧向推入，再通过开缝位置的锁紧力收紧环形内壁，就能抱紧对应外径的圆管，相比对合式管夹，它的安装步骤更少，在高空作业或者狭小安装空间内操作时优势明显。侧挂的延伸平板与环形主体为一体化结构，不存在拼接焊缝或者装配间隙，受力时不会出现转接位松动的问题，平板上预留的安装孔位可以根据挂载件的安装尺寸灵活调整，既可以穿装螺栓固定硬质构件，也可以穿过扎带固定柔性管线。设计这类结构时，首先要匹配常用的圆管外径公差，环形内壁的直径要比目标安装管的外径大0.1到0.2毫米，既保证推入时不会出现卡滞，也能在锁紧后让内壁完全贴合管外壁，避免夹持后出现晃动。环形主体的壁厚需要根据挂载重量计算，常规挂载1公斤以内的附属件时，壁厚取3到4毫米即可满足强度要求，若挂载重量更大，需要在环形主体与侧挂平板的衔接位置做圆角过渡，减少应力集中，避免长期受载后衔接位置出现断裂。开缝的宽度一般取1.5到2毫米，既能保证足够的变形量方便安装，也不会因为开缝过宽导致锁紧后环形内壁出现错位，影响抱紧效果。侧挂平板的长度不需要过长，只要能覆盖挂载件的安装孔位即可，过长会增加整体重量，也会在设备运行时因为振动产生更大的力矩，反而影响夹持的稳定性。安装边界方面，这类夹持件在圆管上的轴向占用长度一般不超过30毫米，不会过多占用圆管上的安装空间，相邻两个夹持件的最小间距可以控制在20毫米以内，适合在密集布管或者紧凑排布的工装架上使用。侧挂平板的外边缘距离环形主体的最外侧距离一般控制在15到20毫米，安装后不会突出过多，避免和周边的运动构件产生干涉。实际使用中，这类结构常被用在自动化生产线的型材架上，用来固定光电传感器的安装支架，不需要在圆管上打孔焊接，就能灵活调整传感器的位置，调整时只需稍微松开锁紧力，沿着圆管轴向滑动或者周向转动到目标位置后再锁紧即可，调整效率远高于固定式的焊接支架。在户外露营装备的支架上，这类结构也可以用来挂置露营灯、置物挂钩，借助管材本身的强度支撑挂载物，不需要额外增加支撑结构。需要注意的是，这类夹持件的抱紧力和锁紧力直接相关，使用时要根据挂载重量调整锁紧程度，避免因为锁紧力不足导致挂载件滑落，也不要过度锁紧导致环形主体出现塑性变形，失去弹性夹持的能力。环形内壁可以根据使用场景增加防滑纹路，在光滑的金属管或者塑料管上安装时，纹路可以增加摩擦力，进一步提升夹持的可靠性，即使在有振动的工况下也不容易出现位置偏移。
