FRC竞赛机器人底盘左导轨驱动轮组结构

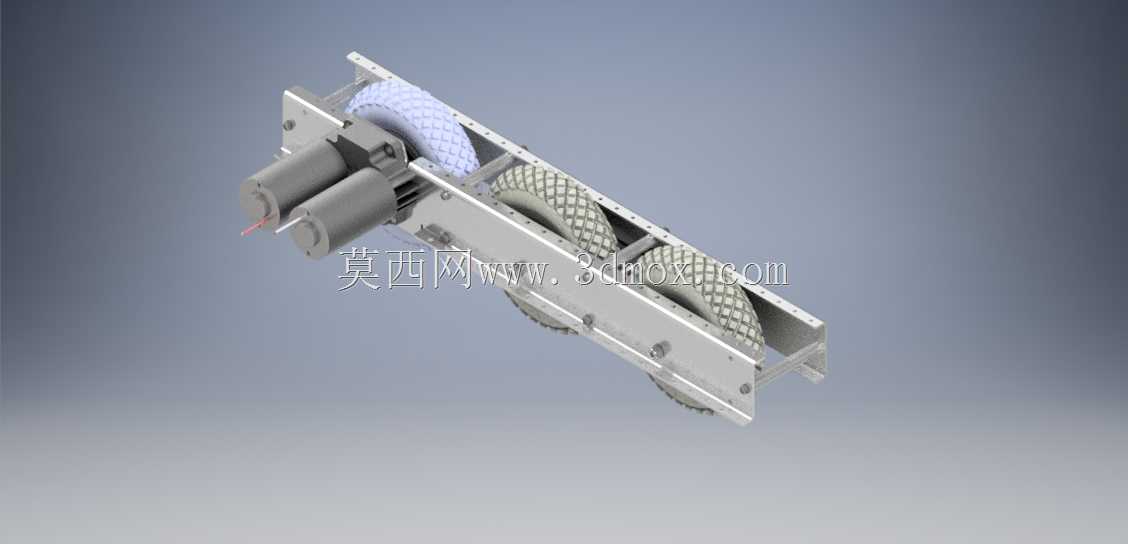

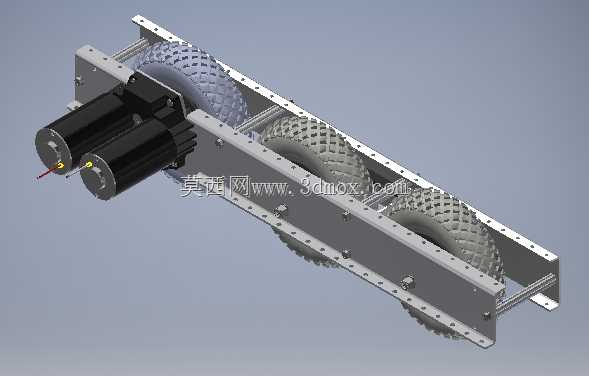

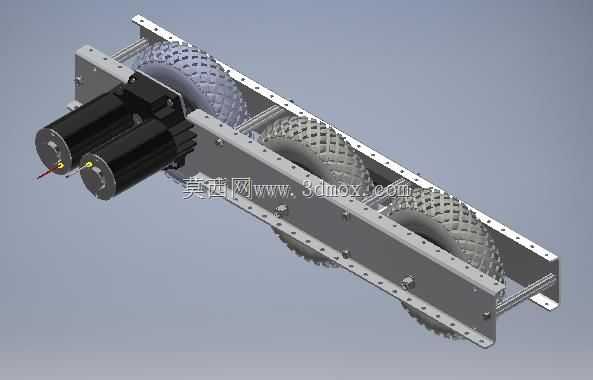

该结构为竞赛类移动机器人单侧行走承载总成，核心承担单侧轮系的承载、驱动输出与行走导向功能，主要应用于FRC系列青少年机器人竞赛的对抗类移动机器人底盘，也可适配同载荷等级的小型巡检AGV、室内搬运移动平台的单侧行走单元选型参考。从实际赛场工况来看，这类单侧导轨总成需要承受机器人冲刺、碰撞、急停转向带来的多向载荷，同时要保证轮系与导轨框架的同轴度，避免行走过程中出现卡滞、轮体偏磨的问题。

设计过程中首先明确了安装边界：整体框架采用铝合金型材拼接的长条形承载结构，长度方向适配16英寸轮距的竞赛机器人底盘单侧安装空间，宽度方向控制在120mm以内，避免占用过多底盘内部的电控、电池安装空间，安装面预留了与底盘主框架连接的标准孔位，可直接通过螺栓与底盘纵梁固定，不需要额外做转接件加工。轮系布局采用多轮承载设计，沿导轨长度方向依次布置驱动轮与随动支撑轮，驱动轮直接与减速电机输出轴连接，省去了额外的链传动、带传动结构，既减少了传动环节的功率损耗，也降低了赛场工况下传动件脱落、失效的风险。

导轨框架本身采用槽型截面设计，既作为轮系的安装承载基体，也对轮系的上部、侧部形成防护，避免竞赛过程中场地杂物、对方机器人的突出部件卡入轮组间隙。驱动轮采用高摩擦系数的纹理胎面，在场地地毯、硬质PVC地面都能提供足够的抓地力，满足机器人急加速、横向推移的牵引力需求；随动支撑轮采用深沟球轴承作为转动支撑，转动阻力小，同时轮体采用耐磨工程塑料材质，长时间运行不会出现明显的磨损量超差问题。

驱动单元选用双直流电机并行布置的方案，两个电机分别对应不同的驱动轮？不对，实际结构中电机直接固定在导轨框架的端部安装座上，安装座做了加厚处理，承受电机启动、制动时的反扭矩，电机输出轴与轮体的连接采用扁位配合，避免大扭矩输出时出现轴孔打滑的问题。布线空间预留方面，导轨框架的槽型内部预留了电机线缆的走线空间，线缆可沿框架内壁固定，不会外露在行走机构外侧，避免赛场拉扯、剐蹭导致的线缆断裂故障。

从装配逻辑来看，整个总成采用模块化设计，所有零部件都可以在单侧总成上完成预装，后续底盘总装时只需要将整个导轨轮组总成与底盘主框架连接、接好电机线缆即可完成装配，大幅缩短总装调试的时间，也方便赛场出现故障时快速整体更换备件，不需要现场拆解单个轮组或电机。导向功能方面，导轨框架的侧边做了倒角处理，当机器人与场地护栏、对方机器人发生接触剐蹭时，顺滑的侧边可以快速滑开，避免出现卡滞无法移动的情况；框架上的所有连接螺栓都采用沉头设计，螺栓头部不突出框架表面，减少剐蹭勾挂的风险。

承载性能上，整个单侧总成可承受不低于80kg的垂直载荷，满足整备重量50kg级移动机器人的单侧承载需求，轮系的跳动量控制在0.2mm以内，保证高速行走时的平稳性，不会出现明显的颠簸振动，影响车载传感器、执行机构的正常工作。设计时也充分考虑了维护便利性，轮体的固定采用轴端卡簧结构，不需要专用工具就可以快速更换磨损的轮体；电机的固定螺栓都布置在框架外侧，拆装电机时不需要拆解其他轮系部件，日常维护的效率很高。
