铝型材框架式前叉挂篮联动机构

这套联动式挂装结构，最初是为生产线旁的工位物料暂存需求开发的，适配铝型材搭建的标准工位架安装场景，在装配线、检修工位、物料周转区都能见到同类结构的实际应用。日常生产中，作业人员经常需要在工位旁临时放置工具、待装小件或者检测辅具，固定外伸的托架会占用通道空间，完全收纳的托架又需要手动抽拉取放，这套带活塞联动的挂篮结构刚好解决了通道占用和取放效率的矛盾。

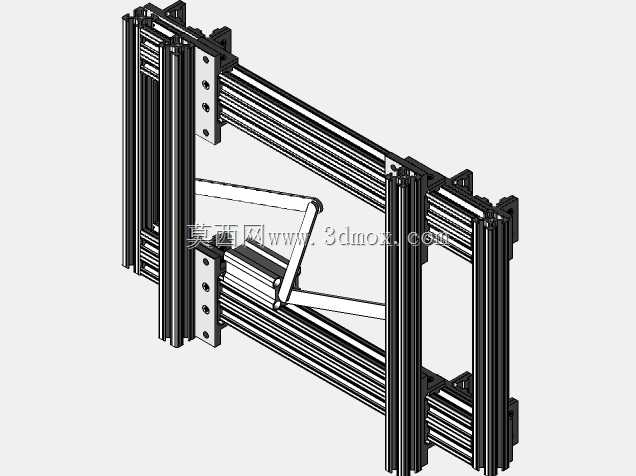

从功能实现逻辑来看，结构采用平行四边形连杆作为核心传动件，搭配直线活塞组件完成伸出与收回的动作切换，当触发开启动作时，连杆组带动挂篮承载面平稳外伸至工位操作侧，收回时挂篮整体贴合铝型材立柱侧面，完全不占用通行空间，整个动作行程中承载面始终保持水平，不会出现物料倾洒的问题。结构的承载框架全部采用工业标准铝型材拼接，不需要额外焊接加工，所有连接点都采用标准紧固件锁紧，后期调整安装位置、更换承载尺寸都非常方便，不需要对主框架做破坏性改动。

设计阶段首先考虑的是安装边界适配性，整体结构的安装基准完全贴合40系列、45系列通用工业铝型材的槽口尺寸，固定支架直接卡入铝型材T型槽内，不需要在型材上额外打孔，适配现有绝大多数工业铝型材搭建的工位架、设备护网、周转料架的加装需求。结构的外伸行程根据工位操作的人机工程尺寸设定，伸出后承载面距离立柱的距离刚好覆盖操作人员手臂的舒适作业范围，收回后整体外轮廓不超出铝型材立柱的外侧面，通道宽度不会因为加装挂篮受到影响。

连杆组件的铰接点都采用自润滑衬套配合销轴连接，长期往复动作也不会出现卡滞问题，活塞组件的两端分别铰接在固定框架和活动连杆上，动作过程中活塞的受力始终沿轴向，不会出现径向偏载导致的密封件磨损问题。承载挂篮的框架同样采用铝型材拼接，底部可以根据实际承载需求加装亚克力板、铝板或者网格板，适配不同类型的物料存放，比如放置小型工具时可以加铺防滑橡胶垫，放置带切削液的工件时可以加装接液盘，模块化的拼接结构让后期功能拓展非常灵活。

实际投产使用的场景中，这类结构除了工位物料暂存，还可以拓展用作设备旁的操作键盘托架、检测仪器临时放置台、生产线边的作业指导书挂架，只需要调整挂篮部分的尺寸和承载面板材质，就能适配不同的使用需求。结构的所有运动部件都做了行程限位，伸出到最大位置时连杆组刚好处于机械死点附近，承载时不会因为物料重量出现自行回缩的问题，收回位置也设置了缓冲挡块，动作到位时不会出现刚性碰撞产生的噪音。

从安装维护的角度来看，整个结构没有定制化的复杂铸件或者焊接件，所有零件都可以采用标准工业铝型材、标准紧固件、标准气动或液压活塞件加工组装，备件采购成本低，后期维护时只需要定期检查铰接点的紧固件松紧、活塞的密封状态，不需要复杂的专用维护工具。结构的整体重量控制在合理范围内，单人就能完成加装作业，不需要额外的吊装辅助，对于现有生产线的工位改造非常友好，不需要长时间停线就能完成安装调试。
