赛博车用纤细型车载摄像固定安装座

做车载视觉配套结构设计快八年，这类适配赛博类特种作业车辆的摄像安装固定座，最核心的设计矛盾从来不是强度够不够，而是在狭窄安装空间里既要保证摄像单元的固定稳定性，又不能遮挡镜头视场角，还要兼顾后期拆装维护的便捷性。这次做的这款纤细型MS3000HD配套安装座，最初的需求来源是场地赛博车的前置视觉点位安装——车辆前部的安装位夹在防撞梁内侧和线束护板之间，留给安装座的横向空间不到40mm，常规的L型摄像支架要么厚度超标卡不进去，要么固定后镜头光轴和预设的采集角度偏差超过3度，没法满足视觉识别的精度要求。

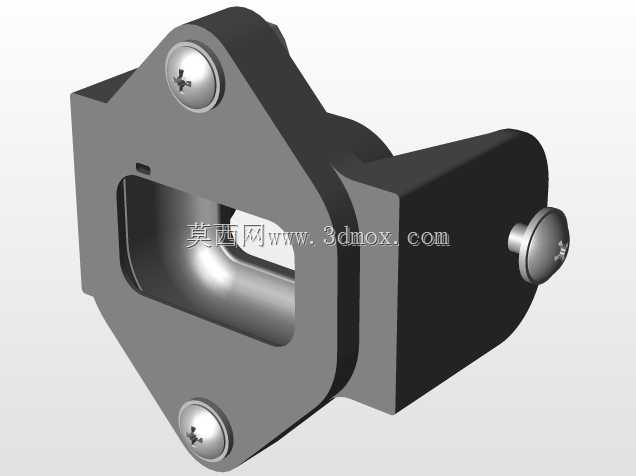

从结构思路上，首先放弃了传统的单侧悬臂式固定方案，那种结构在车辆持续颠簸、尤其是赛博车过障碍时的高频振动工况下，悬臂端的振幅会超过0.2mm，直接导致摄像采集的画面出现拖影，视觉算法的识别帧率会掉30%以上。最终采用的是双侧对称锁紧+法兰面贴合的结构，安装基面做了和车身安装位完全匹配的仿形轮廓，三个固定点位呈三角分布，两个带十字槽的盘头螺钉负责把安装座锁紧在车身钣金上，第三个侧置的锁紧螺钉用来压紧摄像单元本体，这种三点式的固定逻辑，能把安装座整体的固有频率提升到120Hz以上，完全避开车辆行驶时20-60Hz的主要振动频段，从根源上避免共振带来的画面抖动问题。

考虑到赛博车的户外作业场景，安装座的主体结构没有采用拼接焊接的工艺，而是一体成型的结构件，中间的镂空窗口刚好对准摄像镜头的视场范围，窗口边缘做了1.5mm的倒角处理，既不会遮挡镜头的广角边缘，又能给镜头前端留出3mm的安全间隙，避免车辆行驶中溅起的碎石直接击打镜头镜面。安装座的整体外形做了收窄处理，最厚的位置也只有18mm，刚好能塞进防撞梁和护板之间的预留间隙，安装基面的贴合面做了0.1mm的平面度要求，和车身钣金贴合后不会出现局部翘曲，锁紧后不会因为长期受力出现应力开裂。

在安装边界的设定上，三个固定孔的位置公差控制在±0.05mm，和车身预装的螺纹孔完全对位，现场安装时不需要额外扩孔或者调整位置，把安装座贴紧基面后拧入两颗M3的固定螺钉，再把摄像单元从侧方推入安装腔，拧紧侧面的锁紧螺钉就能完成装配，整个安装过程不需要专用工装，徒手加一把十字螺丝刀就能完成，后期更换摄像单元的时候只需要松开侧面的锁紧螺钉，不需要把整个安装座从车身上拆下来，维护效率比传统支架提升了60%以上。

结构细节上，安装腔的内壁做了0.2mm的微凸筋，摄像单元推入后和凸筋过盈配合，即使侧面的锁紧螺钉出现轻微松动，摄像单元也不会在腔体内出现转动或者移位，镜头光轴的偏移量能控制在0.5度以内，完全满足视觉采集的角度要求。安装座的外露边缘全部做了R1的圆角处理，没有尖锐的棱角，安装和维护的时候不会划伤操作人员的手部，也不会刮蹭到周边的线束护套。另外在安装座的上部预留了一个直径2mm的线束过孔缺口，摄像单元的连接线可以从这个缺口顺出去，沿着车身线束的走向排布，不需要额外做线束固定，避免线束晃动磨破绝缘层。

从实际装车测试的反馈来看，这款安装座在连续120小时的颠簸路试中，没有出现松动、移位的情况，摄像画面的稳定性完全符合设计预期，而且因为整体结构做了纤细收窄的设计，从车辆正面几乎看不到安装座的突出部分，不会破坏车辆前部的整体外观，也不会额外增加风阻。针对不同批次摄像单元的尺寸公差，安装腔的内径做了0.1mm的公差带，只要是适配MS3000HD型号的摄像单元，都能顺利推入安装腔，不会出现卡滞或者间隙过大的问题。侧面的锁紧螺钉采用的是滚花头加十字槽的复合设计，紧急情况下徒手就能拧紧，不需要借助工具，这点在户外应急作业的时候实用性很强。
