MS3000HD摄像机安装固定支架结构

在户外监控、工业视觉检测、车载影像采集这类场景里，设备安装的可靠性直接决定了成像稳定性与设备使用寿命，这套安装结构正是针对MS3000HD系列高清摄像单元的安装需求设计的配套固定组件。从实际使用场景来看，这类支架需要同时兼顾安装定位精度、抗振性能与装配便利性，不管是固定在工业设备的机架立面、户外杆装点位还是车载安装位，都要保证摄像单元的光轴角度不发生偏移，避免长期使用后出现画面虚焦、角度跑偏的问题。

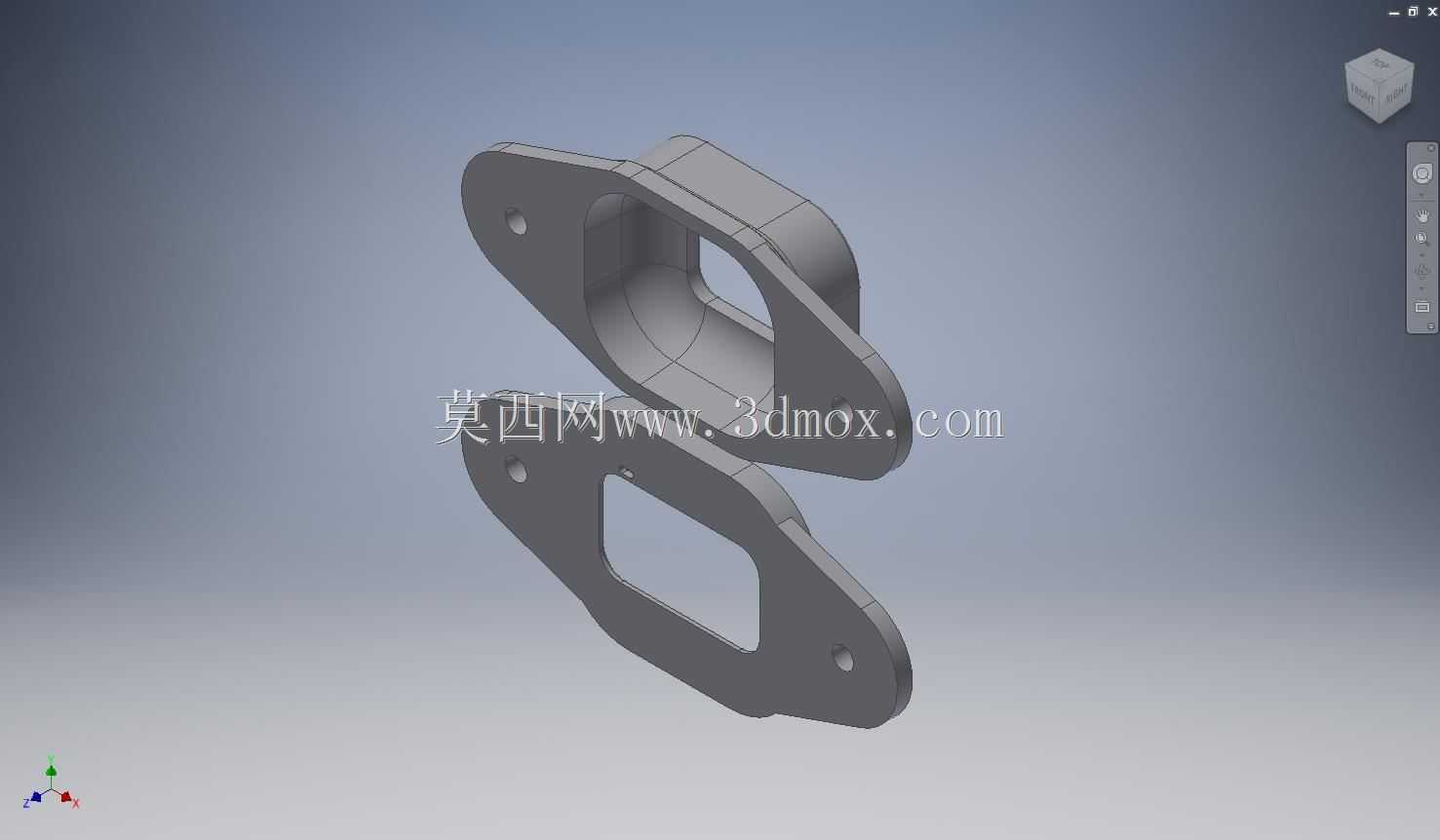

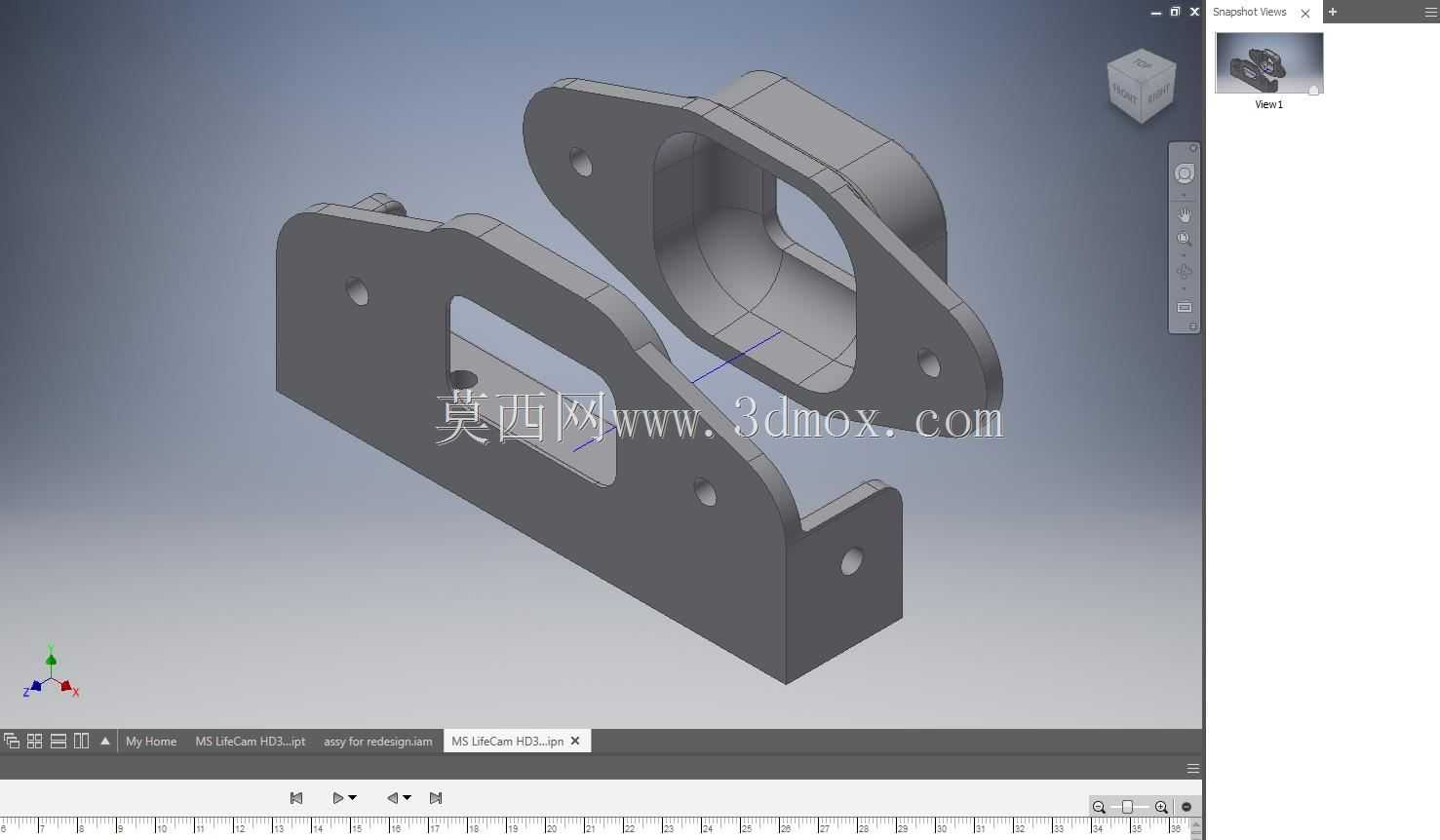

整套结构分为两个配合的安装件，其中带开放式腰型槽的板件为设备主承载座，负责承托摄像单元的主体部分，腰型槽的设计并非随意开设，一方面是为了适配摄像单元尾部的接线空间，避免线材在安装后被挤压弯折，另一方面也给设备的前后位置调整留出了余量，方便现场安装时根据成像距离微调设备的前后位置，不需要额外增加调整垫片。板件上分布的多个安装孔位，分别对应设备主体的固定螺孔与支架自身的安装固定孔，孔位的位置公差控制在0.1mm以内，保证装配时不需要额外扩孔就能顺利对位，减少现场装配的工作量。

另一个带内凹型腔的配合件为定位锁紧座，型腔的轮廓完全贴合摄像单元的端部外形，装配时可以直接将摄像单元端部嵌入型腔内，起到周向定位的作用，避免设备在受振动时发生转动偏移。型腔边缘做了1mm的倒角处理，既方便装配时的导向对位，也能去除机加工后的锐边，避免安装时划伤操作人员或者设备表面的防护层。该配合件上的三个安装孔呈三角分布，这种孔位布局相比直线排布的孔位拥有更好的抗扭转性能，当设备受到侧向冲击力时，三角分布的固定点可以分散受力，避免单个孔位受力过大出现滑牙或者板材变形的问题。

设计过程中首先考虑的是安装边界的适配性，整套支架安装完成后，突出安装基面的最大厚度控制在45mm以内，不会占用过多的设备外部空间，即使是在空间紧凑的工业设备内部或者狭小的杆装点位，也能顺利完成安装。两个配合件之间的相对位置可以根据实际安装需求做小范围的角度调整，配合主承载座上的腰型槽，能够适配不同角度的拍摄需求，不需要额外定制角度转接件。板材的厚度选择经过了抗振仿真验证，在常规车载振动等级、户外风载工况下，支架的最大形变量不超过0.05mm，完全不会影响摄像单元的成像清晰度，不会因为支架形变导致画面出现抖动模糊的问题。

从装配逻辑来看，整套结构不需要复杂的专用工具，使用常规的内六角扳手就能完成全部装配流程，首先将定位锁紧座固定在摄像单元的端部，再将主承载座与摄像单元主体固定，之后就可以将整套组件通过主承载座上的安装孔固定到安装基面上，整个装配流程单人即可完成，不需要额外的辅助人员。所有孔位的边缘都做了去毛刺处理，固定螺孔的螺纹深度按照螺纹直径的1.5倍加工，保证足够的螺纹啮合长度，避免长期使用后出现螺纹滑牙的问题。针对户外使用场景，结构上没有设计容易积水的凹槽，所有板面的转角都做了圆弧过渡，雨水可以顺着板面自然流下，不会在支架表面积水造成锈蚀，即使是在淋雨工况下也能保证长期使用的可靠性。

在实际选型使用时，需要注意安装基面的平面度，若基面平面度误差超过0.2mm，需要在安装时增加薄垫片调整，避免支架被强制锁紧后出现内应力，长期使用后出现变形。两个配合件的配合面之间没有设计额外的定位销，完全依靠孔位的加工精度保证定位准确性，这也对加工时的位置度公差提出了较高要求，批量生产时需要采用工装夹具保证孔位的一致性，避免不同批次的零件出现装配错位的问题。整套结构没有多余的冗余设计，每一处结构特征都对应实际的使用需求，没有为了外观增加不必要的曲面或者装饰结构，完全以功能实现为核心，在保证结构强度与安装可靠性的前提下，尽可能控制零件的重量，降低安装点位的承载负担。
