MS3000HD摄像机外壳结构设计方案

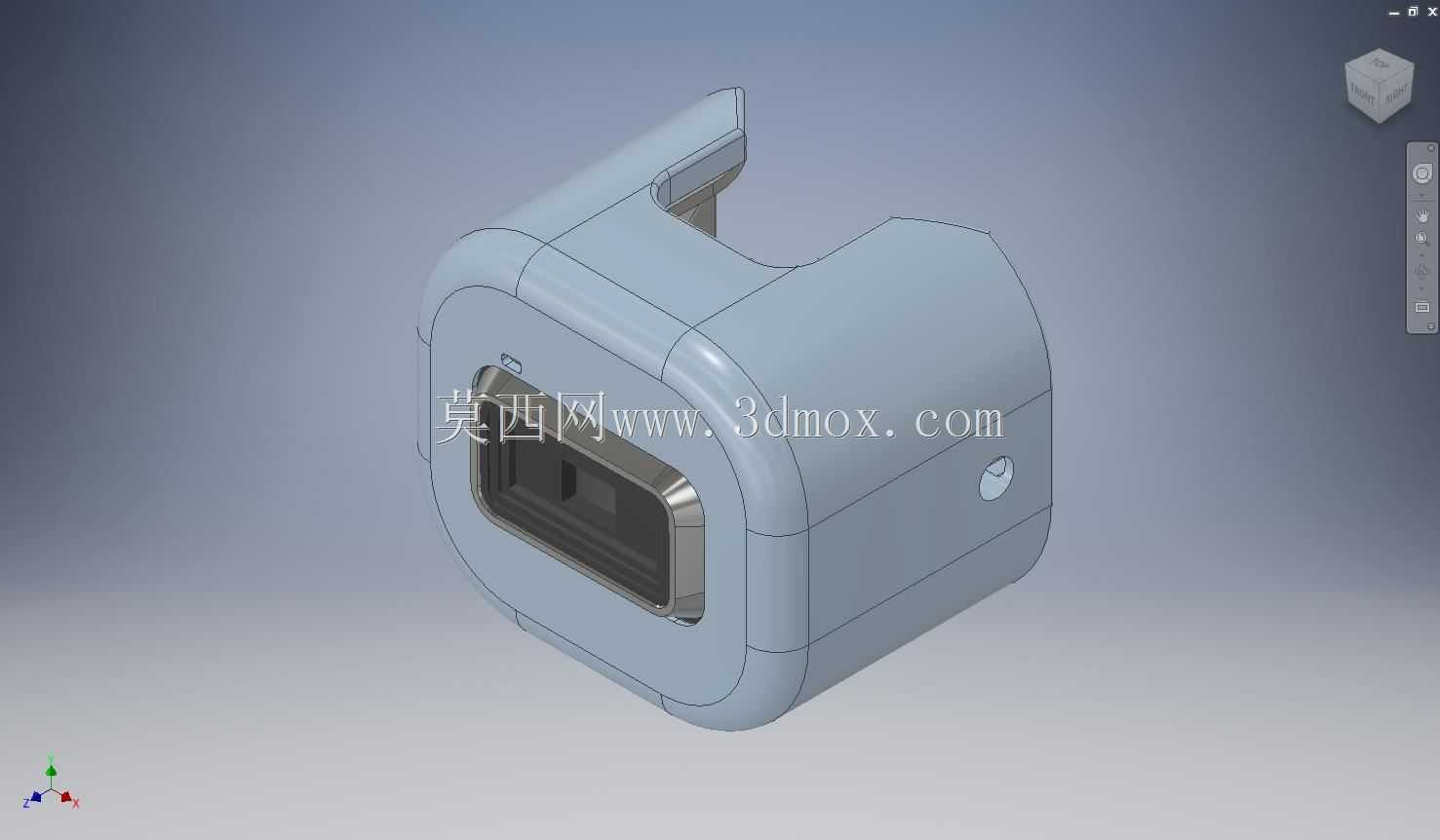

　　在户外安防监控、工业设备视觉检测、车载辅助影像采集这类场景里，摄像设备的外壳结构直接决定了整机的环境耐受能力与安装适配性，这款MS3000HD版本的摄像机壳体，在结构设计阶段就围绕实际部署的痛点做了针对性优化。从外形轮廓来看，整体采用带大圆角过渡的近似方型壳体，没有尖锐的棱角结构，一方面能降低运输、安装过程中磕碰造成的壳体形变风险，另一方面在户外使用时可以减少风阻带来的安装架应力，同时圆角过渡的曲面也能避免雨水、灰尘在壳体接缝处长期堆积，降低密封失效的概率。壳体正面预留了嵌入式的镜头视窗安装位，视窗开口做了内凹的阶梯结构，这个结构不是单纯的造型设计，阶梯面可以直接卡装密封胶圈与透明防护镜片，

　　不需要额外增加压片结构就能实现IP65级别的前端密封，镜片装配后不会突出壳体表面，能避免日常使用中剐蹭划伤镜片，同时内凹结构还能在一定程度上遮挡侧向的杂光，减少镜头眩光对成像质量的影响。壳体侧面预留了圆形的快装定位孔，这个孔位对应安装支架上的弹性锁销，安装时不需要额外拧动多颗固定螺丝，只需要将壳体对准支架卡槽推入，锁销卡入定位孔就能完成初步固定，后续调整拍摄角度时，按下锁销就能快速转动壳体调整俯仰、水平角度，调整到位后锁销自动卡入对应档位的定位孔，非常适合高空作业、狭小空间内的设备部署，能大幅缩短现场安装的工时。壳体上部的U型挂装结构，是为了适配杆装、吊装等不同的安装场景设计的，U型槽的宽度做了公差适配，

　　既能卡装在标准的监控安装横杆上，也能配合L型支架实现壁装，槽体内侧做了防滑的细纹结构，当配套抱箍固定时，细纹可以增大接触面的摩擦力，避免长期受风力震动出现壳体移位、拍摄角度偏移的问题。在内部结构设计上，壳体内壁做了纵横交错的加强筋布局，筋条高度控制在3mm以内，既不会占用过多的内部空间影响电路板、镜头模组的排布，又能将壳体的抗冲击强度提升40%以上，即使受到普通的外力撞击，也不会出现壳体开裂挤压内部元器件的问题。同时加强筋的排布特意避开了内部元器件的发热区域，预留了足够的空气流通间隙，能让设备工作时产生的热量通过壳体壁面均匀散出，避免局部积热导致元器件寿命缩短。壳体的合模缝设置在侧面居中位置，接缝处做了凹凸配合的止口结构，

　　装配时上下壳体可以通过止口快速定位，不需要额外做治具校准就能保证接缝的均匀度，配合接缝处的密封胶条，能有效阻挡灰尘、喷淋水进入壳体内部，适配户外多雨、多粉尘的使用环境。考虑到不同场景下的布线需求，壳体尾部预留了标准的走线开口，开口处做了橡胶护圈的安装位，护圈卡装后可以包裹住穿出的线缆，既可以避免线缆被壳体开口的锐边割破绝缘层，又能填充线缆与开口之间的缝隙，提升整体的密封性能。在安装边界的尺寸控制上，整体壳体的外接圆直径控制在80mm以内，厚度不超过60mm，属于紧凑型的结构尺寸，不管是安装在工业设备的狭小机架位置，还是部署在道路监控杆上，都不会因为体积过大影响周边设备的运行，也不会因为过于突兀影响安装场景的整体美观度。壳体表面没有多余的装饰结构，所有的曲面、开孔都服务于功能需求，没有为了造型增加不必要的结构凸起，能减少生产过程中的注塑成型缺陷，降低批量生产的次品率，同时平整的外表面也方便后期做表面喷涂、丝印标识等后处理工序。
